Altium软件中差分线添加

1、在Altium软件中pcb界面按下D-C打开类编辑界面，编辑差分线类

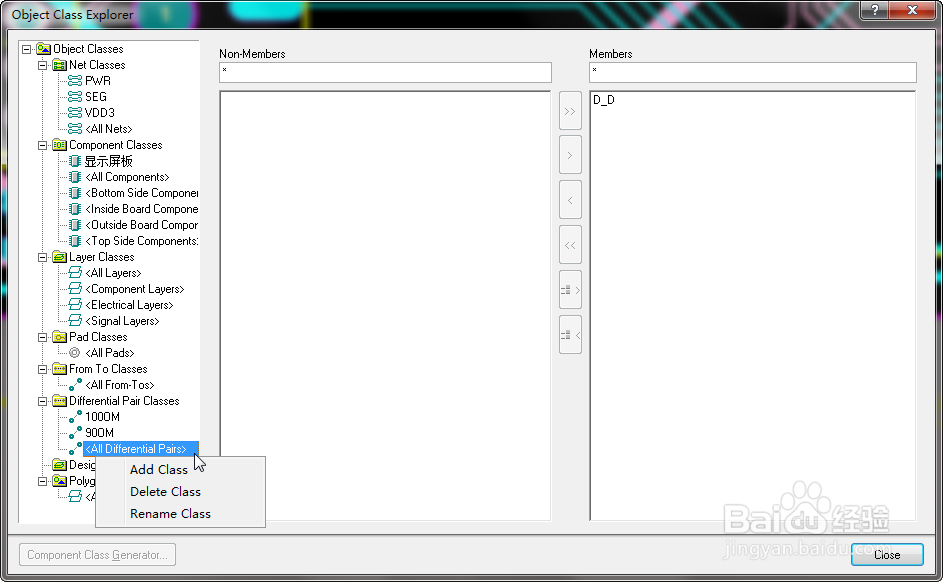

在Differential Pair Classes中右击All Differential Pairs显示界面如下

  Add Class 添加类 Delete Class 删除类 Rename Class 重命名类

PCB设计中有两种差分类:90OM与100OM差分阻抗，除USB是90OM外其他差分都为100OM   设置完成之后点击close退出

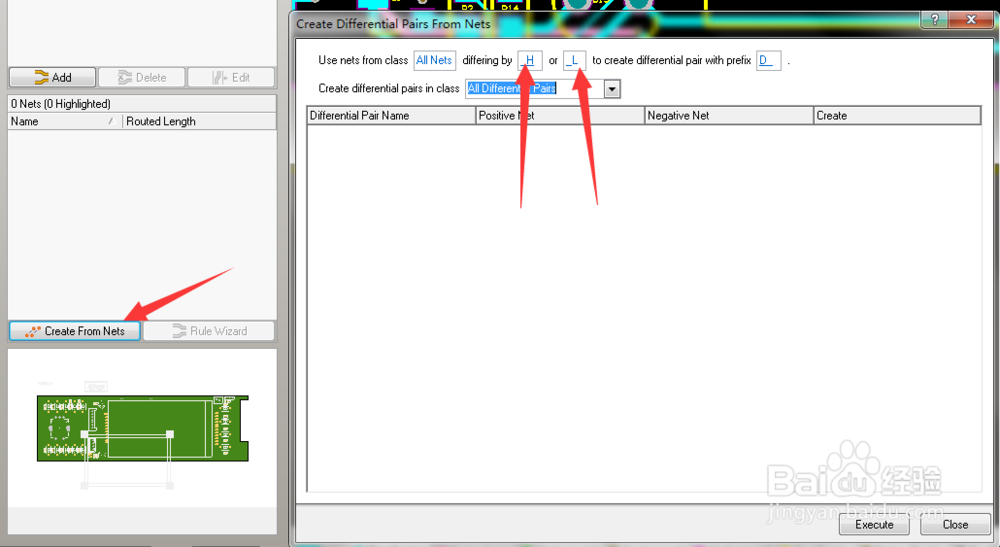

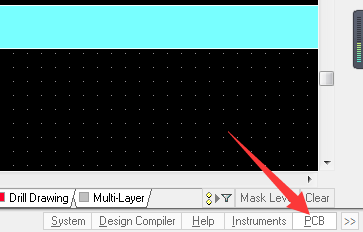

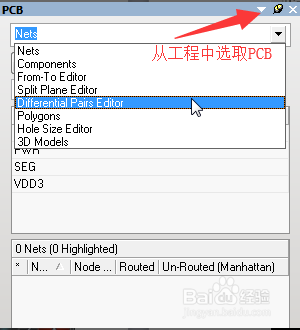

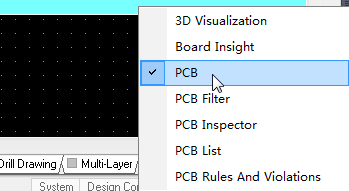

2、第一种自动添加，基本上差分命名为+，-或者D，P。在右边箭头指示处修改然后向导搜索，然后自定义名字即可

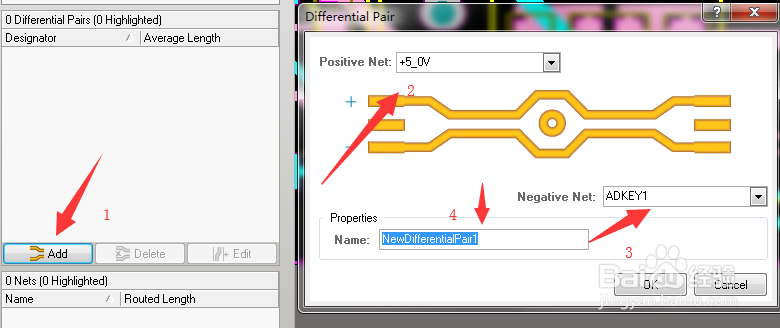

3、如果出现差分网络是流水号的情况，就得采用第二种手动添加。选择Add出现右边界面如下，在2，3箭头指示处输入差分线网络名称即可“此处切记一定要输正确网络名，如若错误会导致软件奔溃，切记！！！”在4箭头处自定义名字点击OK退出
