钣金的绘制(Solidworks):[17]生成钣金工程图2
单击模型视图(工程图工具栏)。
![钣金的绘制(Solidworks):[17]生成钣金工程图2](https://exp-picture.cdn.bcebos.com/65390a23beb9763eea28a2656ad06de89b61b07d.jpg)

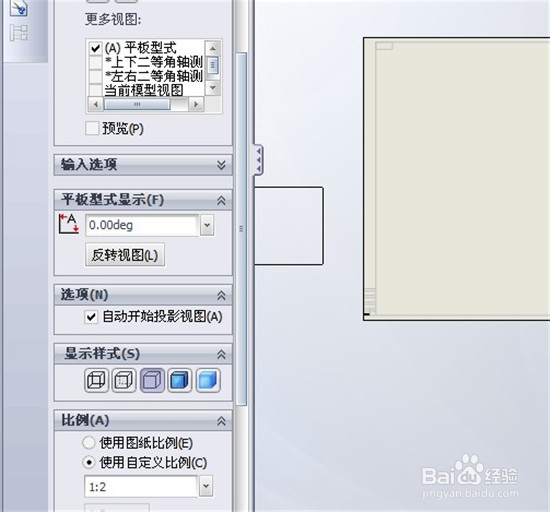

在 PropertyManager 中,在方向下的更多视图中,选择(A)平板型式。在比例下,选择使用自定义比例。在清单中选取用户定义然后键入1:2。
![钣金的绘制(Solidworks):[17]生成钣金工程图2](https://exp-picture.cdn.bcebos.com/40d2d0e8b004541b04e5eb95869a310e1699a67d.jpg)

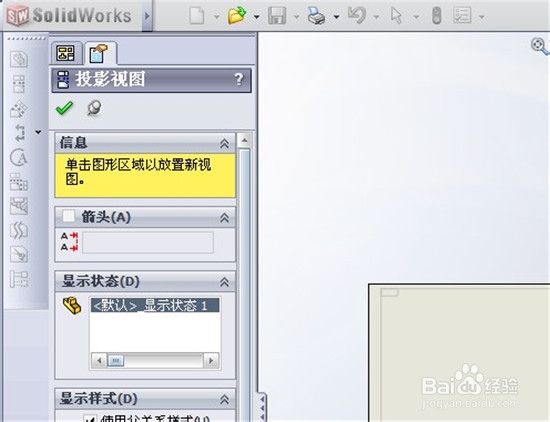

单击以在工程图纸中放置视图。
![钣金的绘制(Solidworks):[17]生成钣金工程图2](https://exp-picture.cdn.bcebos.com/0cdb2f0e1799e92a61525bf3e1fec314f0c5a07d.jpg)

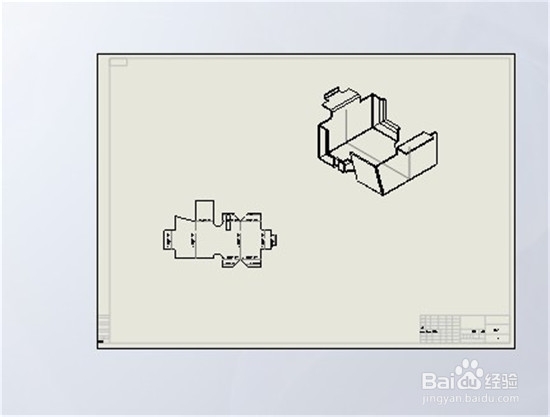

就出现了如图所示的图形。
![钣金的绘制(Solidworks):[17]生成钣金工程图2](https://exp-picture.cdn.bcebos.com/bbf95c406afec3142e2f8c5dcac1b727ad539c7d.jpg)
