CREO齿条画法

1、压力角

决定齿轮齿形的参数。即齿轮齿面的倾斜度。

压力机（a）一般采用20°。但有时客户的图纸也有14.5°，15°、17.5°，所以这些都要注意。

2、齿高和齿厚

齿轮的高度由模数（m）来决定。在这里我简单介绍一下齿高（h）/齿顶高（ha）/齿根高（hf）

齿高（h）是从齿顶到齿根的高度。

h=2.25m（=齿顶高+齿根高）

3、    齿轮分度圆公式D=M*Z

     齿条是模数x3.141592654........ 齿条可以看做是分度圆直径无穷大的齿轮

齿条的直线齿廓总是保持原来的方向不变，齿轮的节圆恒与其分度圆重合，啮合角就等于其分度圆的压力角。齿条相当于齿数无穷多的齿轮，故齿轮中的圆在齿条中变成了直线，即齿顶线、分度线、齿根线等；齿条的基本尺寸可以参照外齿轮的计算公式进行计算。

4、直齿轮计算

齿轮模数=分度圆直径d÷齿数z

分度圆直径=齿数d * 模数m

齿根圆直径=（齿数z-2.5）×模数m

齿顶圆直径=（齿数z+2）* 模数m

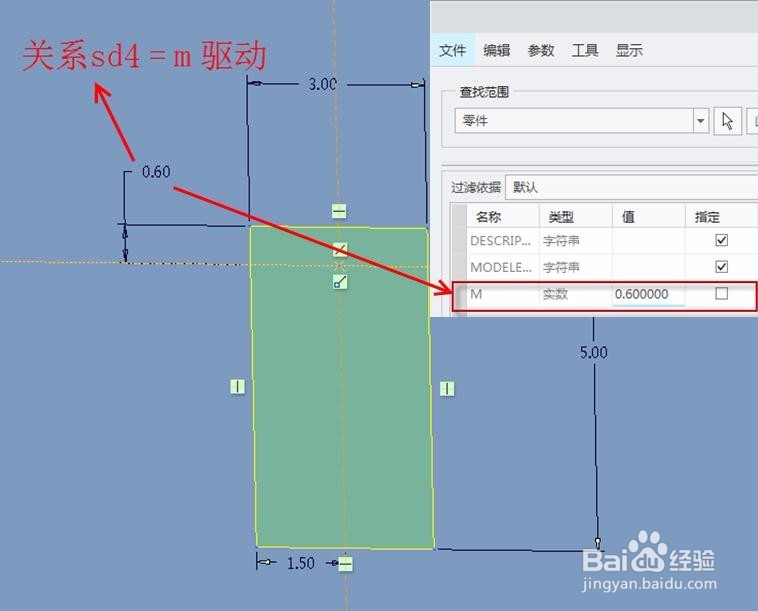

1、1：绘制3*5的长方体， 0.6为模数添加参数

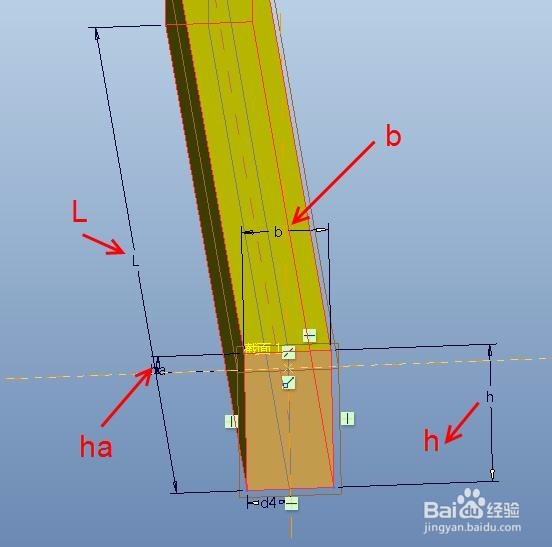

2、2：将所有的尺寸名称更改为齿轮名称代号

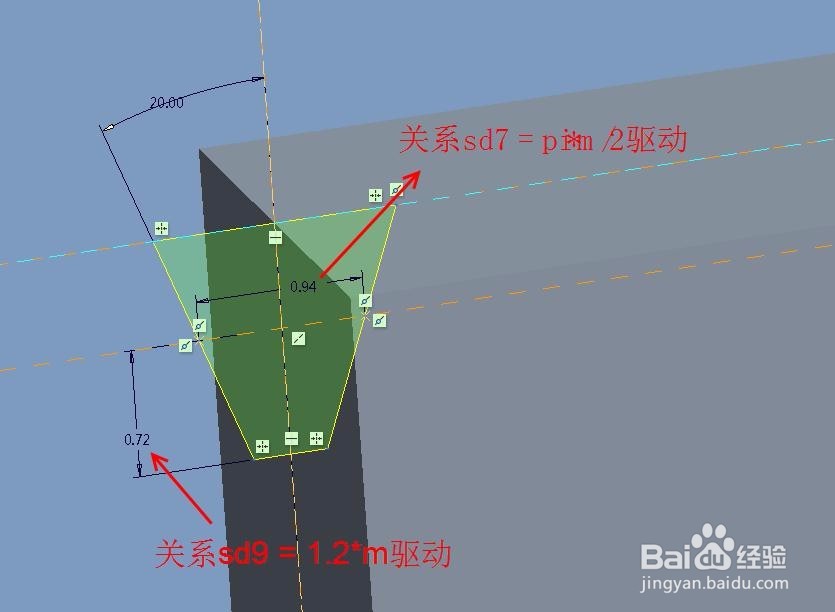

3、3：绘制梯形，在分度圆上增加关系式pi*m/2,在齿根圆上添加关系式1.2*m(如下图)

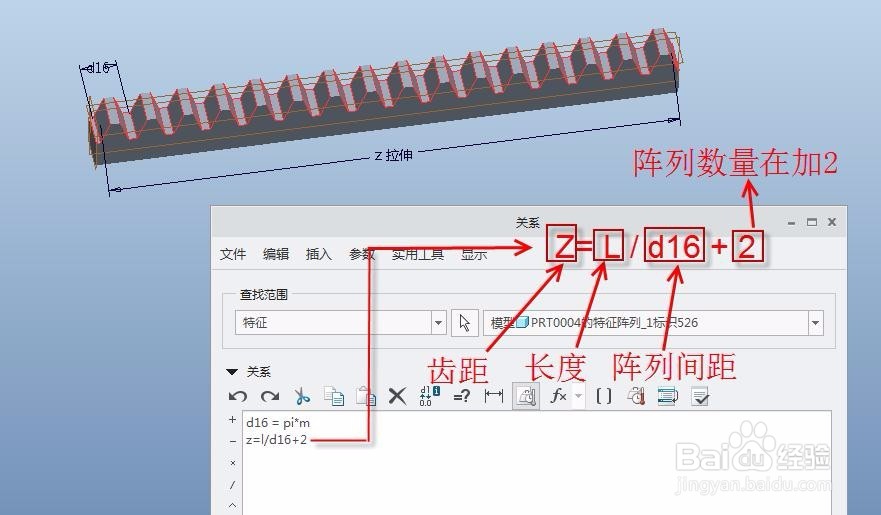

4、4：阵列数量添加关系式Z=L/d16+2  Z代表齿距、L代表长度、d16阵列间距、2代表增加的数量
