意大利CEMB经济款动平衡仪N300操作指南

1、功能

• 测量振动总值（加速度，速度，位移）

• 同步振动值和相位的测量

• 频率范围内的振动分析

• 旋转体的单面或双面动平衡

2、振动测量功能

• 可预设频段进行振动总值测量（1-100Hz 2-200Hz 5-500Hz 10-1000Hz）

• 测量1x倍频和前五个谐波的振动值和相位

• 主要峰值列表

3、动平衡功能

• 单、双面动平衡功能

• 图形化测量界面

• 平衡转速高达18000RPM

4、FFT 频谱分析

• 配合N-Pro软件进行FFT频谱分析

• 最大可设频率（1-100Hz 2-200Hz 5-500Hz 10-1000Hz）

• 分辨率（400lines）

• 平均次数：1-16次

1、连接传感器，并安置要测量的点上，如图所示。

一般情况下，对于一个轴承部位，我们可以测水平、垂直、轴向三个方向。

2、运转机器，采集数据，称取试重为1.76g，把试重装在机器的任意位置并做标注为0°。如图所示

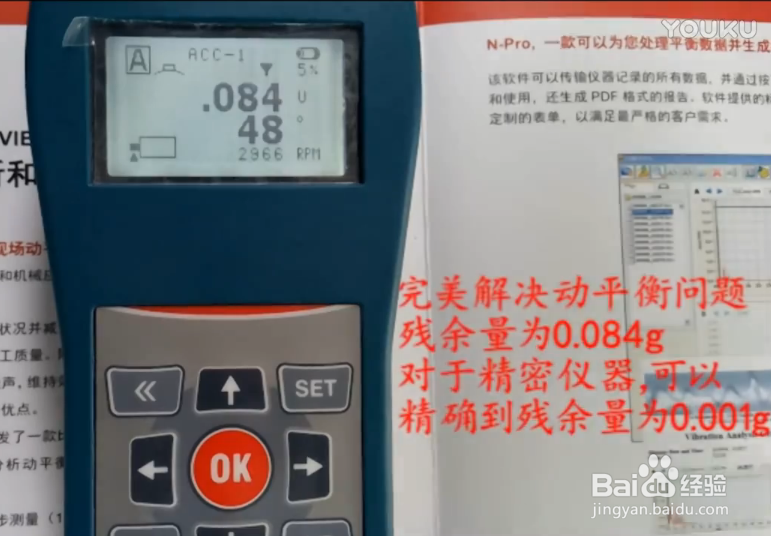

3、校正量为在88°添加试重的重量，以在机器标记好的记号0°作为起点，在机器的转向的反方向88°添加校正量为1.76g，并把0°的试重去掉。如图所示。

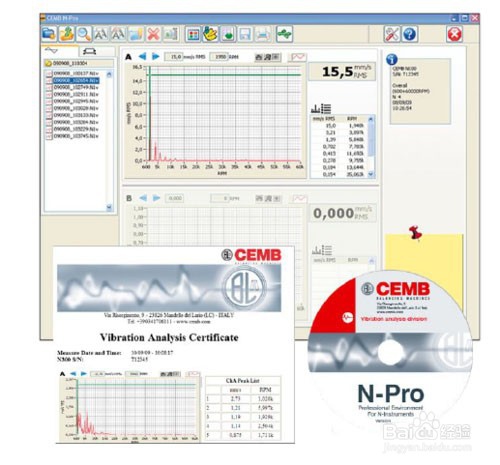

4、将数据导入电脑中进行数据分析，得出结论。如图所示。
