氧化锌避雷器特性仪器操作步骤
1、1） 本机采用大屏幕液晶显示，全中文菜单操作，使用简便。
2） 高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠。
3） 仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保
证了数据的可靠性和安全性。
4） 支持无线同步电压取样方式。
5） 具有阻性电流基波峰值输出、边相校正等功能。
6） 仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；
1、主要技术参数
全电流测量范围： 0—10mA有效值，50Hz/60Hz 准确度：±（读数×5%＋5µA）
阻性电流基波测量准确度（二次法不含相间干扰）：±（读数×5%＋5µA）
电流谐波准确度：±（读数×10%＋10µA）
参考电压输入范围：25V—250V有效值，总谐波含量＜30% 50Hz/60Hz
参考电压测量准确度：±（读数×5%＋0.5V）
电压谐波测量准确度: ±（读数×10%）
基波电流与基波电压间夹角：0-360°
电池工作时间：主机6小时 充电电源：220V±10% 50Hz/60Hz 充电时间：5小时
主机体积：325×280×140
主机重量：3.5Kg(不含线缆)
工作环境：温度：-10—50℃ 湿度：＜90%
1、1、“”（PT二次）模式；“”（PT二次同步显示）模式
仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）：
Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ
考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：
性能
<75°
75°~77°
78°~80°
81°~83°
84°~89°
>89°
Φ
劣
差
中
良
优
有干扰
实际上Φ<80°时应当引起注意。
接地:
测量前先连接地线，测量完最后拆接地线！如果接地点有油漆或锈蚀必须清除干净。
2、参考电压：（Uref）
参考电压信号线一端插入参考电压插座，另一端接被测相PT二次低压输出：小黑夹子接中性点(x)，小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远，可使用加长线。
电流信号：（Ix； E）
先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。
接线图如下：
>
在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。
3、2、“”（电流同步显示）模式（无线同步电压取样方式）：
仅仅需要一根电流线，取到电流信号即可测量出全电流和阻性电流。(此模式为快速测试，仅需要B相电流信号，按测量后为等待状态。依次接A、B、C相放电计数器上端，打印机开始工作为一相测量周期结束，测量完后关机退出)
电流信号
先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。(接线如下图)
';font-family:'Times New Roman';font-size:15px;mso-font-kerning:1px;" >MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。
接线图如下：
>
在显示子页面，按打印键打印所选页面的存储数据，按确认键返回主页面 。

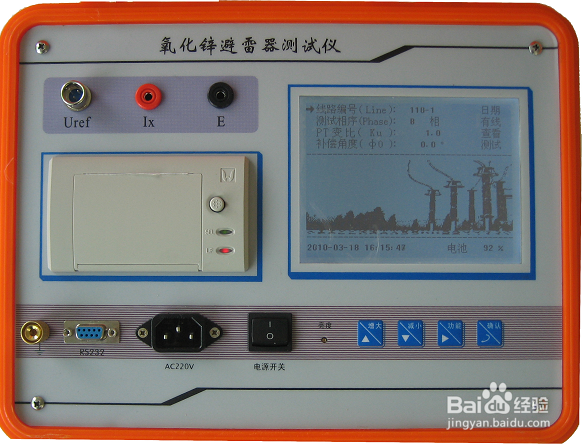

1、l 打开电源开关, 屏幕出现如下开机界面。
2、 主菜单的具体操作说明如下：
l 线路编号：按“▼”键将光标指向“线路编号”，按“↙”键进入；按“▼”键选择要调整的位置，此位置下会有一个小光标；按 “▲”、“▼” 键进行选择，所有位调整完成后，按“↙”键。
l PT变比：按“▼”键将光标指向“PT 变比”，按“↙”进入；按“▼”键选择要调整的位置，此位置下会有一个小光标；按 “▲”、“▼” 键进行选择，所有位调整完成后，按“↙”键。
3、l 补偿角度：调整方法同上，一般相间干扰的影响大约在2°~ 5°，由于准确测算干扰量有一定困难，一般不提倡硬性补偿，而是将其设置为0.0°,可以按规程要求，纵向比较一段时间内数据变化趋势。如果需要调整边相校正角，可参考后面“测量原理”的有关章节.
l 日期：调整方法同上，用“▼”键选择要调整的项目年、月、日、时、分、秒，用“▲”、“▼”键进行调整，全部调整完后，按“↙”键。
l 模式选择：按“确定”将会在（PT二次）, （同步显示）两种模式之间切换。
l 同步显示模式：当选择到（同步显示）模式下时候，将光标移动到“测试”上， 按“增大”键将会显示 （PT二次同步显示模式），（单电流同步显示模式）。
l 查看：按键盘“▼”键将光标指向“查看”，按“↙”进入（如图五所示）；按 “▲、▼、▼” 键选择要查看的数据，按“↙”键显示该组数据；
4、测量：按“▼”键使光标指向“测试”，按“↙”进入测量，出现图六所示测量画面。
5、l 测试完毕，会出现测试结果，如图七所示。
6、显示： 转换显示画面，显示全部测试信息，或简要显示。
打印：可将测量的数据打印出来，但不存储
存储：存储当前数据，选择好数据的存储位置，按“↙”键保存。
退出：退出测量，回到系统主菜单。
