薄膜表面瑕疵在线检测系统检测方法

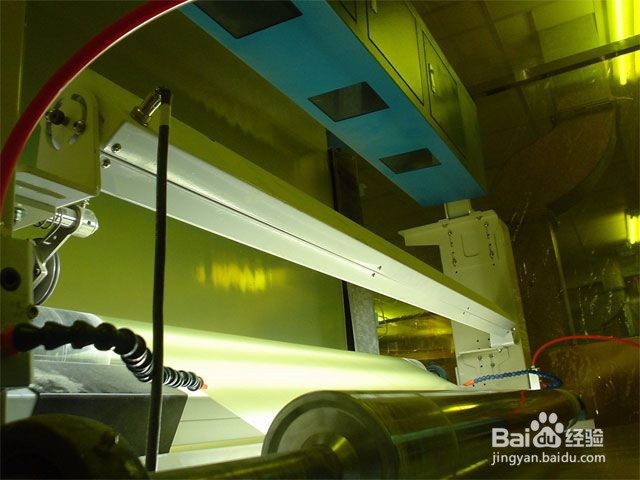

1、针对透光率高的薄膜材料，系统采用透射的打光检测方式进行检测，即光源在薄膜的下方，相机在薄膜的上方进行图像拍摄（对于不透明的材料则采用反射的打光方式，即光源与相机在所要检测面的同一侧）。产线运行时，系统通过编码器实时的采集产线运行状态信息并开始检测，系统将相机采集到的图像通过simvision图像分析软件进行瑕疵处理，由于瑕疵与正常产品的图像在灰阶上存在明显差异，从而使得系统能够发现瑕疵，并通过进一步的计算、分析来确定瑕疵的大小、位置、类型等信息。

1、检测对象

保护膜、涂布膜、PE膜、食品包装膜、太阳能薄膜、光学膜等等

典型瑕疵

晶点、黑点、蚊虫、污点、线条、破洞等

检测速度

Max：800m/min

检测幅宽

任意（根据生产线定制）

检测精度

0.1mm~1mm(取决于相机数量、产线幅宽及车速)

瑕疵标识

自动声光报警、截取当前瑕疵图片及实时X/Y坐标瑕疵分布图显示

历史记录

根据批次号自动记录每一卷薄膜瑕疵的图片、大小、分布位置等信息
