戴尔2999元整机改装1U服务器实录：[2]

作者：唐华           发表于：百度经验

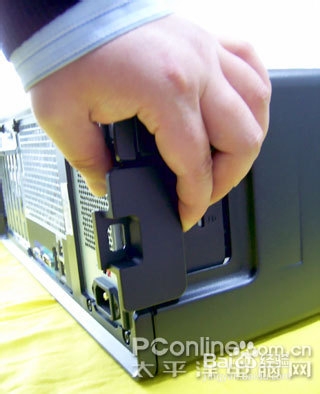

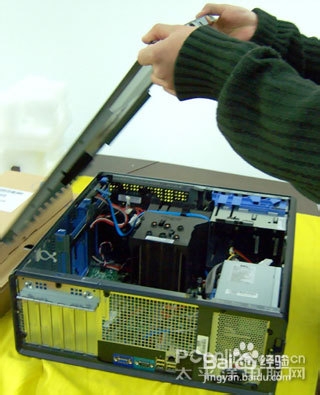

开机箱注意要打开一个机关

　　找了一圈没有发现机箱上有螺丝钉，试着一扳动机箱上面的一个机关，一侧的机箱盖子立即弹开了，设计很精致。

注意机箱开盖检测开关

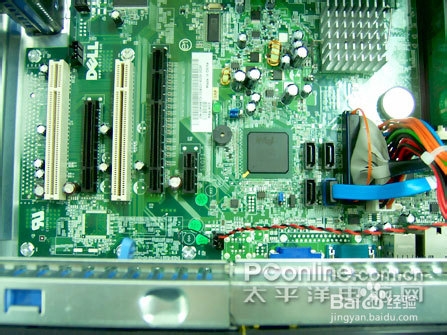

　　机箱边缘上有一个小按钮，当机箱盖子盖上时候就压下去，机箱盖子打开时，就弹起来，有一个电线连接到主板上，明显是用来测试机箱盖子是否盖好的，英特尔原装的7230主板也有这个功能，很多朋友用英特尔7230主板组装服务器之后，开机的时候老显示“Systemchassis was opend ,Please press Enter key to continue"，需要人为按一下回车才能启动，其实就是因为主板没有检测到机箱盖子已经盖好，因为一般的服务器机箱上并不带有这个检测开关，解决的办法很简单，只要开机进入bios，关闭这个检测选项即可，现在笔者也认真记住这个开关线插在主板的哪个插座上（看下图那根红黑相间的细线），以免改装后开机一旦出现这个检测选项，好想办法解决，改装品牌机就要这样注意每个细节，否则很可能拆了就完蛋。

先要解决超大散热器的拆卸

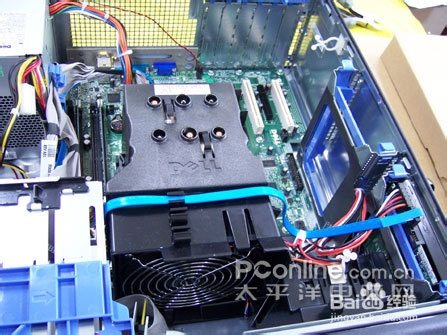

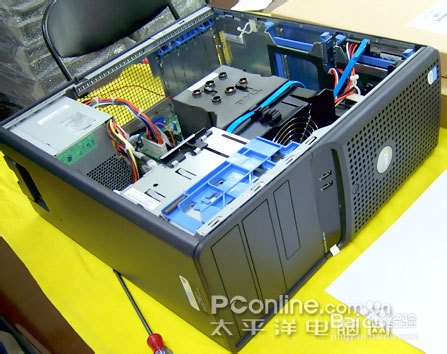

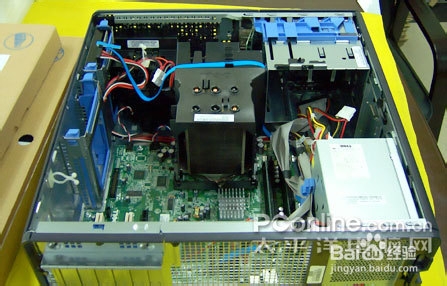

　　现在先粗看一下PowerEdge SC430内部真容，第一眼感觉比较突出的就是那个位于中间的巨大的热管散热器，这是一块富有btx主板特色的散热器，真的没想到戴尔如此兴师动众地为双核820设计了这么巨大的一个散热器，不仅使用了巨大的散热片、热管，还很夸张地使用了一个120毫米直径的巨大风扇，真是如临大敌啊，其实笔者平时在市场里看到一般商家给820处理器配的散热器也没这么夸张。

服务器是裸机无操作系统

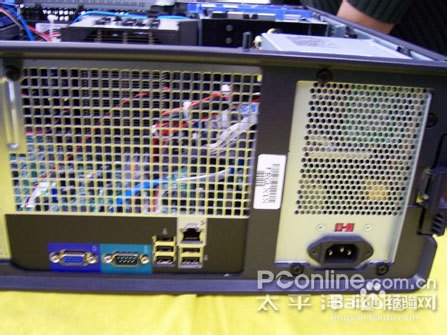

　　PowerEdge SC430标配是不含光驱和软驱的，前面板上的光驱和软驱位置都空着，从这一配置也可以看出现在服务器对于光驱和软驱的要求越来越少，待装好系统软件后，一般服务器都是长期开机运行，管理员多数通过远程管理或者USB移动存储设备来完成对服务器的维护即可，今天拿来这台PowerEdge SC430是裸机，没有安装任何操作系统的。

                                        机箱内部

这台服务器的内存和一般的不同

　　这个服务器出厂时已经将内存升级到1G，看这里有两条512M的ECC内存，这两条内存的背面都有一块黑黑的印记，让人觉得有点神秘兮兮的，总之和一般的内存不同，怪不得一般的ECC内存插上不会认呢。主板上有4个sata硬盘接口，现在看已经使用了一个，就是那个蓝色线插的地方。

拆机之前记录好所有插接头的位置

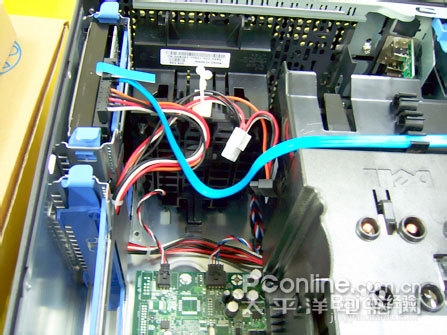

　　已经插好的一个硬盘是用塑料抽拉扣具固定在机箱里的，注意主板上的两个小插头，左边那个连接的是机箱上的一个散热风扇，右边那个就是给巨型热管散热器的120毫米口径大风扇供电的。在拆卸之前一定要认真记录下这些插接部分的样子，以便还原，因为戴尔的说明书里并没有特别详细的说明，牢记插接位置这在改装品牌机时必须特别注意。

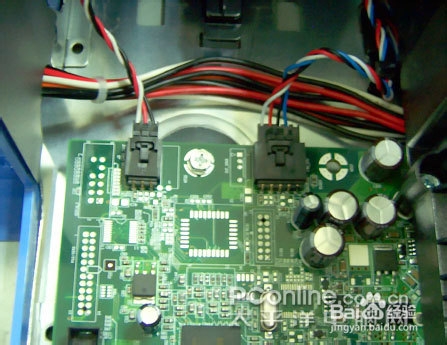

将这两个风扇接口放大看看：

第二步：原装配件逐一拆卸：

现在拆硬盘

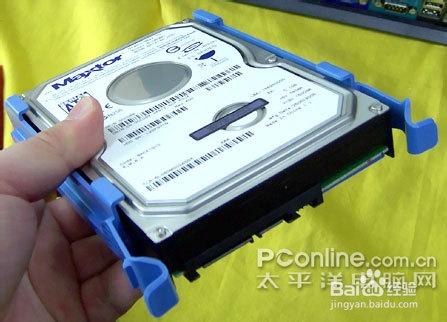

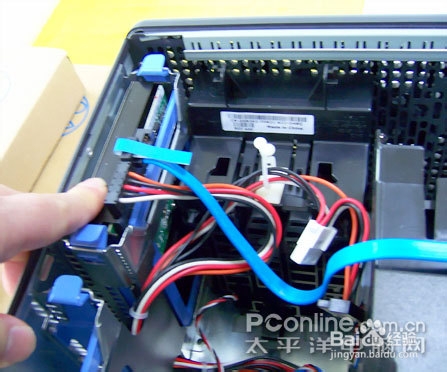

　　现在先拆硬盘，只需轻轻用手一按硬盘两侧的蓝色塑料扣具，硬盘即可轻松抽出来：

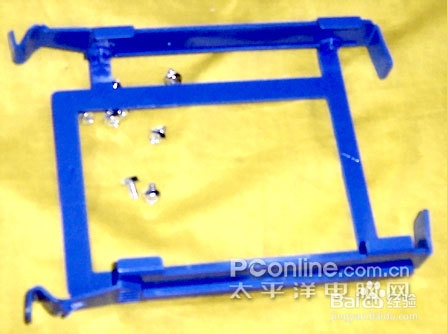

这是去掉硬盘的塑料扣具支架，做得很巧妙，富有想象力：

拆内存

　　小心翼翼取下内存，戴尔的ECC内存和市场上卖的样子有所不同，据一位专门做戴尔服务器的朋友说，市场上买来的名牌内存，都不能用在戴尔服务器上，必须用原装的：

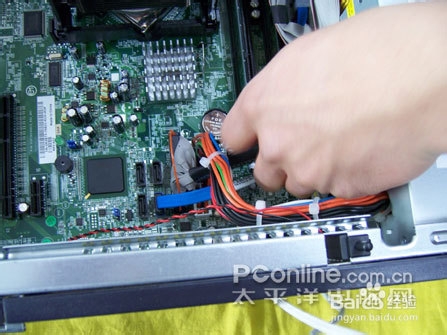

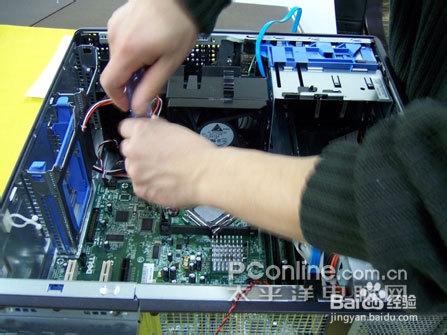

拔下主板上的各种电线插头：

拧掉所有主板上的螺钉

　　现在拆卸主板，先拧开主板上的固定螺丝钉，拧完后发现主板还是不动，才发现，必须要先取下那个大块头的热管散热器才能取下主板：

现在拆卸热管散热器

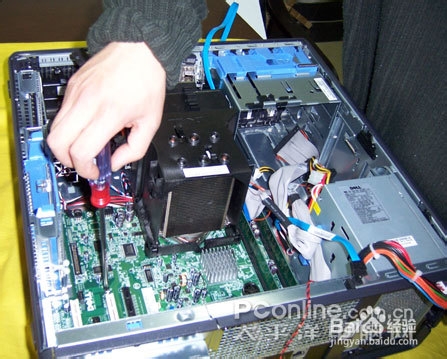

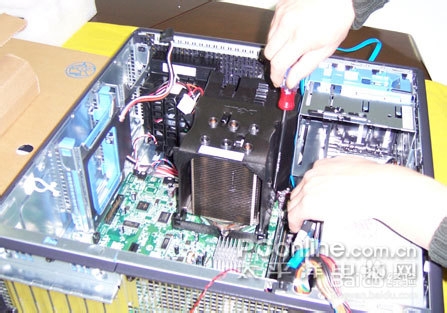

　　现在要拆卸中间那个庞然大物——热管散热器了，这个家伙不拿下来，主板是甭想拿下来的。先拧开固定散热器的螺丝钉：

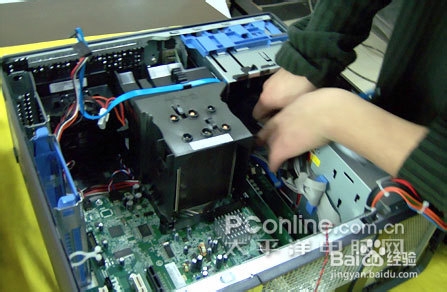

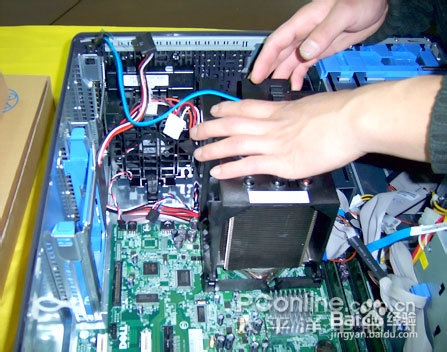

按住散热器两边的弹性塑料扣具，散热器松动了：

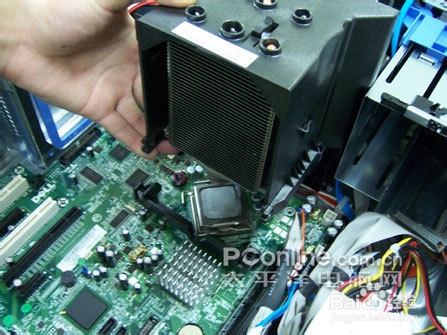

轻轻一提，散热器从主板上升起，露出下面被雪藏的双核处理器——英特尔奔腾D2.8G，这颗具有极高性价比的CPU具有2×1M缓存，800MHz前端总线：

拆掉散热器看到风扇固定方式

　　拿掉庞大沉重的散热片才发现，给散热片吹风降温的那个直径达到120毫米的大口径散热风扇是单独安装在机箱里的，还能看到主板上残余的一个塑料支架，这明显是戴尔主板独有的一种散热器固定方式，一般的英特尔原装7230主板上看不到这样的散热器固定支架。

取下主板上的散热器支架

　　用螺丝刀轻轻取下主板上剩余的散热器支架，这个支架是直接拧紧在主板下面的机箱钢板上的，拧下它，妨碍取下主板的最后一道屏障就消除了

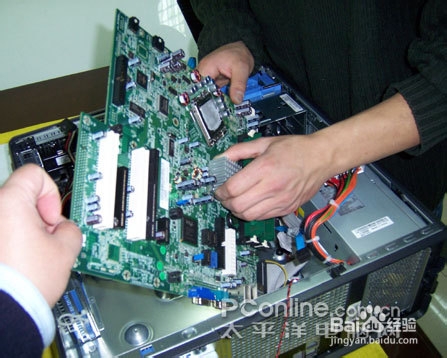

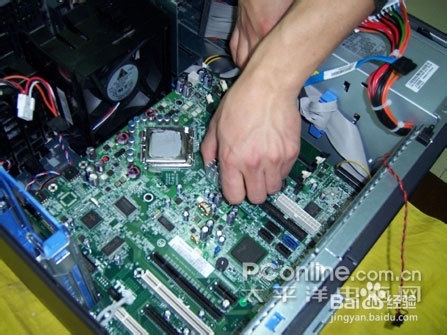

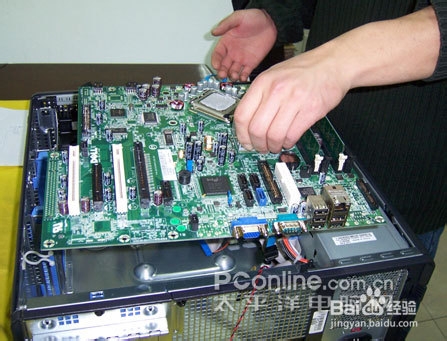

捏着主板的边缘和芯片组散热片，轻轻晃动提起，主板总算下来了：

主板终于拆出来了！

　　观察一下，还是一个字“怪”L：

    好了，今天先讲到这里，谢谢您的阅读，如果觉得有用别忘了点下有用按钮支持我一下，有任何疑问欢迎留言评论，一定认真回复，谢谢。本文共有四篇，请继续关注后续文章。
