Simulink中如何对电压电流进行序分量分析

1、在出现电压电流三相不平衡时，一般通过对称分量法将三相相量分解为三组相序不同的对称分量：正序、负序和零序。它们之间的数学关系如下：

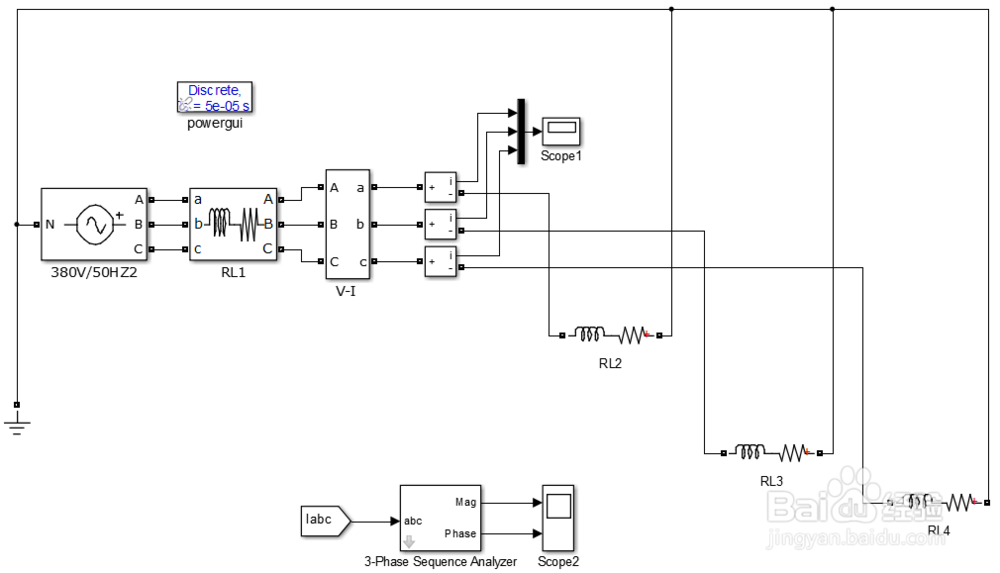

2、在Simulink中实现如下电路结构：

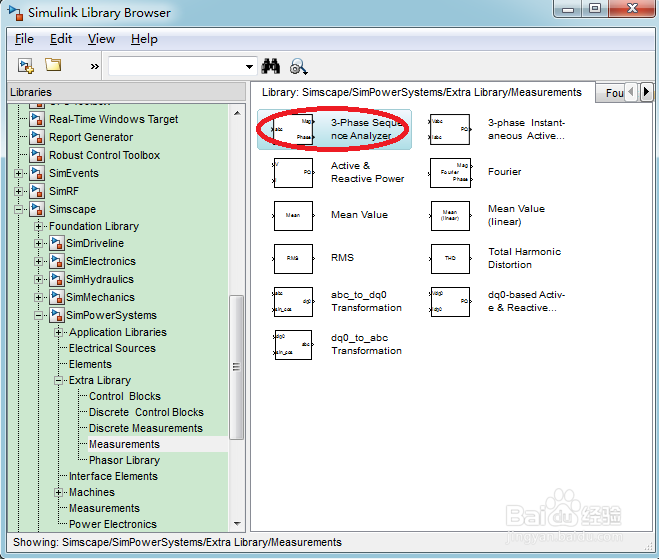

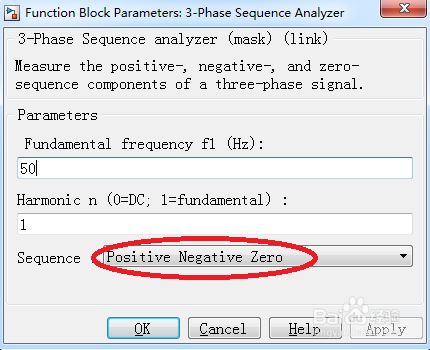

3、其中，需分量分析模块在“Simulink Library Browser—>Simscape—>SimPowerSystems—>Extra Library—>Measurements”下面，并进行设置，如下图所示：

4、由于三相负载不同，运行后，可得到三相不平衡电流，如下图所示：

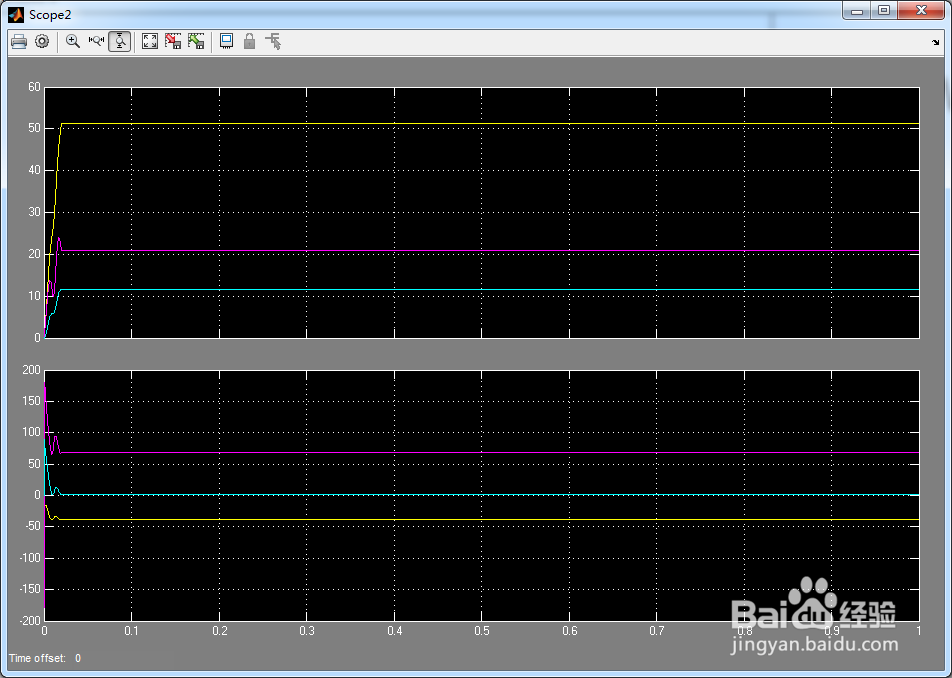

5、三相电流通过“三相序分量分析”模块，可得到下图所示：（其中，上板部分是各序的幅值，下半部分是各序的相位）
