AutoCAD：将一系列散点连接成多段线

1、使用Global Mapper软件打开CAD格式的散点文件，如图所示，打开时投影信息等设置采用默认值即可。

2、使用【File】→【Export Vector Data】→【Export CSV…】，将已打开的文件另存为CSV格式。

3、打开生成的CSV文件

4、将其中的前两列数值（x坐标值和y坐标值）复制并保存到记事本中，如图所示的“加密中线.txt”文件。在记事本，每行的两个坐标值之间可以依然采用制表位。

5、使用Global Mapper软件打开“加密中线.txt”文件，打开过程均采用默认设置。然后使用【File】→【Export Vector Data】→【Export DWG…】功能，将当前数据导出为DWG格式数据即可。（注意如果导出的DWG文件AutoCAD无法识别，可导出为DXF格式。）

6、至此，操作完成，已经实现“将一系列散点连接成多段线”功能。

1、今天在AutoCAD中使用导出图元（.wmf）的功能，发现一个问题：只有当要导出的图形处于CAD中的0图层上时才能被正确地导出，如果不在0图层上，导出结果将是空白。网上虽然没有这么说，但我反复测试后觉得应该是这样的。

1、很多时候点和线是在一起的，选择的时候很难只能选点不选线。特别是当点是由平分线命令得来的，这样的点是被线覆盖了的。

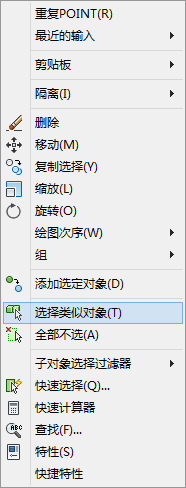

2、今天发现一种好办法：在CAD图纸的空白地方画一个点，然后选择这个点，点击鼠标右键，使用【选择类似对象】功能即可全选所有的点。

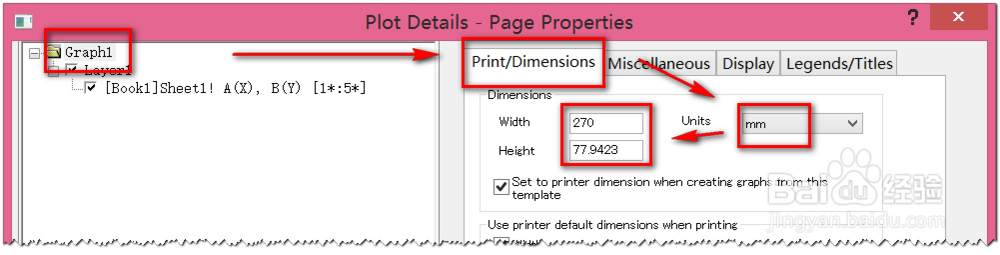

1、设置【Width】和【Height】

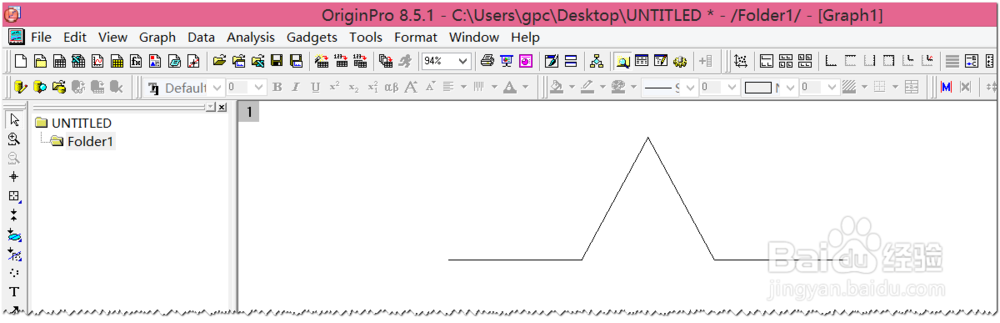

2、删除坐标轴等多余信息
