AUTOCAD如何控制打印线宽

1、方法1，也是我最推荐的方法，那就是使用多义线来控制打印输出的线宽。具体的步骤，鼠标左键点击工具栏“绘图”里面第三个图标，启动多义线命令。或者在命令框内输入“PL”，同样也可以启动多义线命令。

2、通过参数W来设置宽度，前面我们的例子出图比例为1:10，计划打印宽度为2mm，因此绘制的线宽应为20mm。

3、然后就可以绘制矩形了。绘制完成如下图

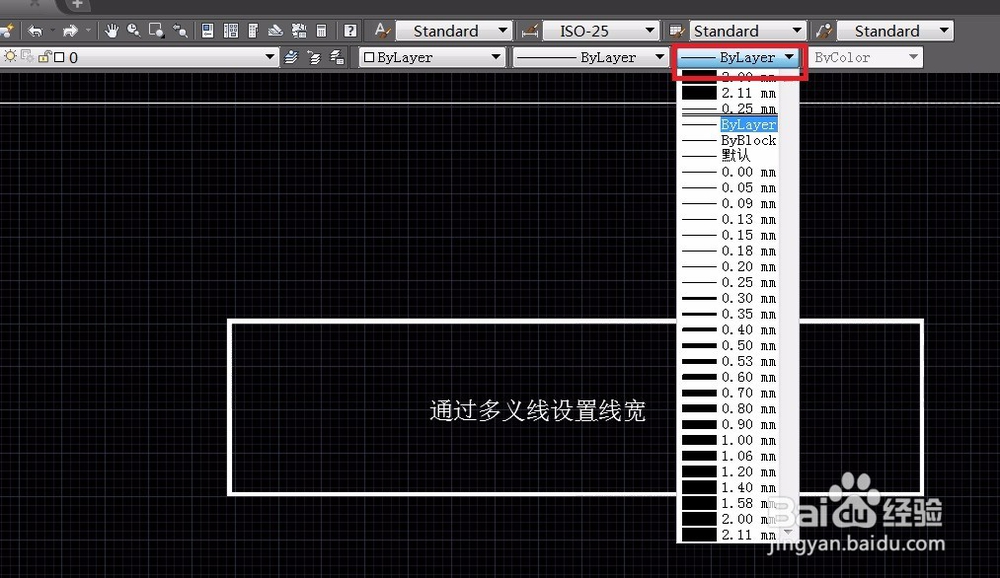

1、CAD所有线条，无论直线曲线，都有几个特性可以设置，包括线型，图层等，当然，也包括线宽。线宽的设置在“特性”工具栏里面。

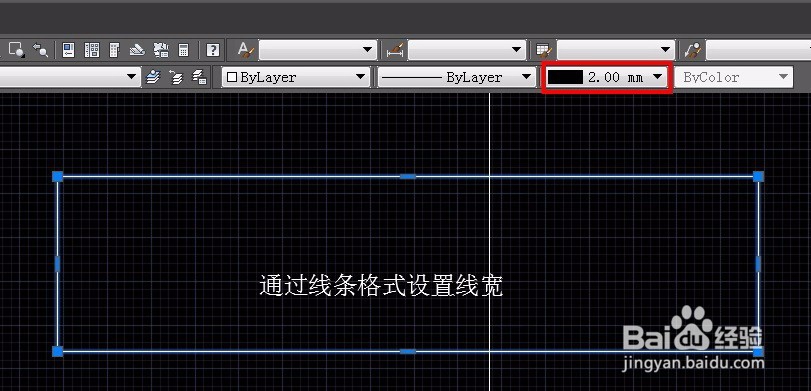

2、先选中想要设置线宽的矩形，然后在特性工具栏中将线宽调整为2mm。

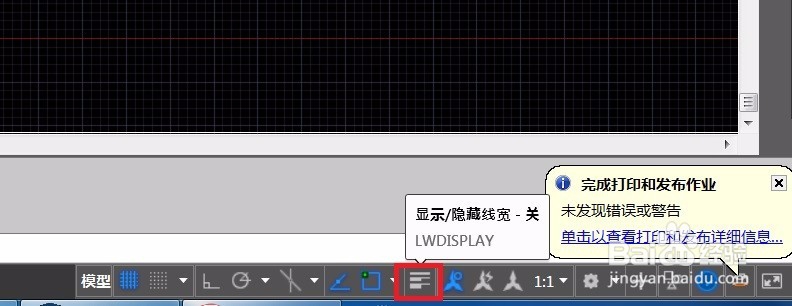

3、线宽虽然调整了，但是显示仍然为细线。这时候我们可以通过“显示线宽”开关来将线型宽度显示出来。

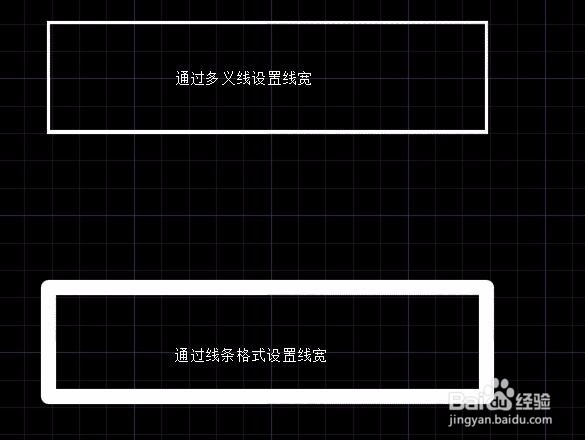

1、先来比较下在CAD界面下显示的效果。

很明显，多义线的线宽显示是精确的，所见即所得。但是通过特性定义的线宽，显示效果明显有缺陷。线宽显示很怪。

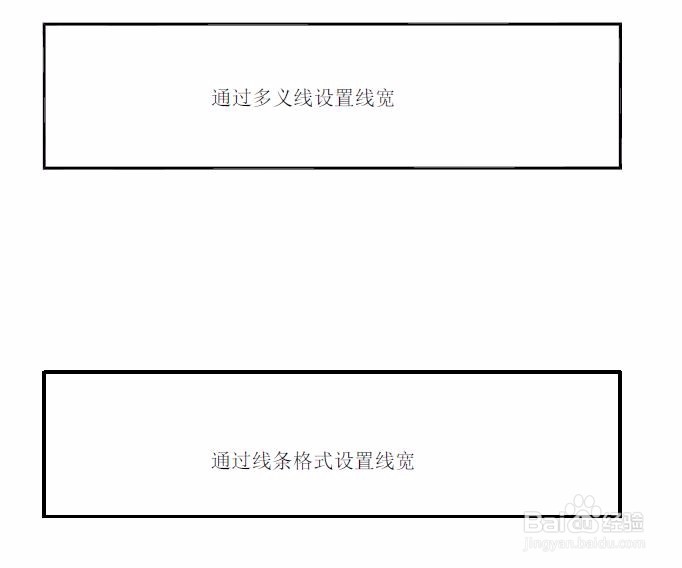

2、再来比较打印输出的效果

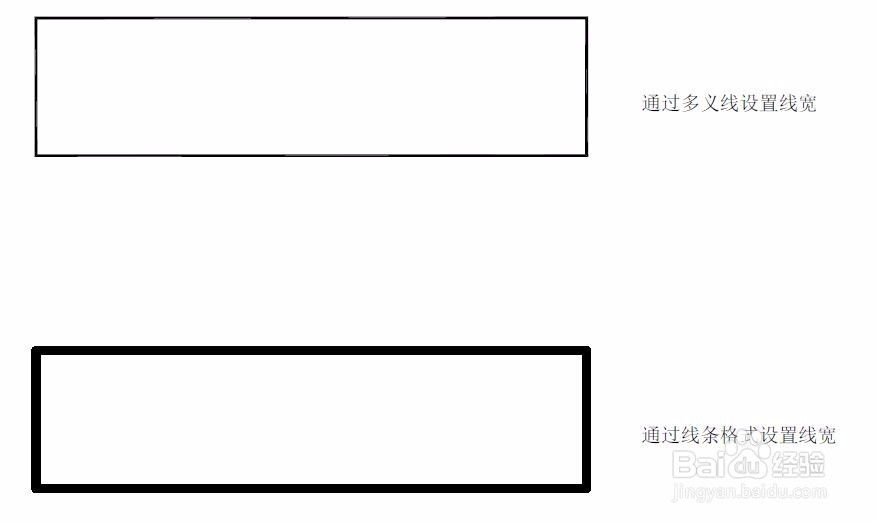

在打印输出成A1图纸时，两种设置打印出来的效果基本一致。但是如果缩印成A4图纸时，多义线设置会按照比例调整线宽，打印效果很不错。但是特性设置的线宽仍保持在2mm，因为打印出来的效果与预设效果相差比较多。

3、因此比较下来，还是更推荐使用多义线来设置打印线宽。
