1、 Part管理器的功能完全可以在窗口左侧模型树的右键快捷菜单实现。

Ø创建新Part，

Ø复制Part

Ø重命名Part，便于管理

Ø删除Part

Ø锁定及解锁Part，锁定后Part将不能被修改

Ø修正Part

Ø退出

Abaqus教程[1]创建实体模型的Extrude方法详解

1、 Create Solid的方法依次为：Extrude、Revolve、Sweep和Loft。下面详细介绍几何建模Part创建实体模型的Extrude方法

Abaqus教程[1]创建实体模型的Extrude方法详解

1、现以Extrude为例说明如何Create Solid：

1、选择草绘平面

Abaqus教程[1]创建实体模型的Extrude方法详解

2、2、为草绘平面定方向，确定草绘平面的主方向，如右图所示

Abaqus教程[1]创建实体模型的Extrude方法详解

3、3、草绘截面图，确定横截面的形状，如右图所示

Abaqus教程[1]创建实体模型的Extrude方法详解

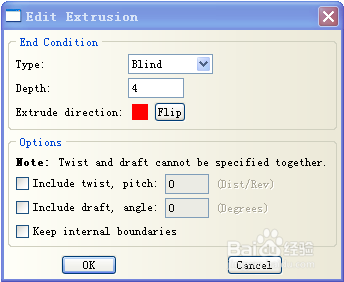

4、4、设置拉伸深度及拉伸方向等其他的一些参数

Abaqus教程[1]创建实体模型的Extrude方法详解

5、Extrude方法创建实体模型的整体流程图如右图所示

Abaqus教程[1]创建实体模型的Extrude方法详解
