继电器的分类、工作原理及安装

1、继电器分类：中间继电器、固态继电器、时间继电器、温度继电器等。

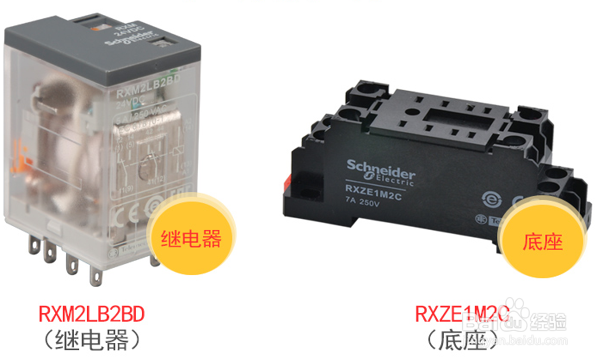

1、1、中间继电器：电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，带动衔铁的动触点与静触点（常开触点）吸合，（交流电磁继电器、直流电磁继电器）。

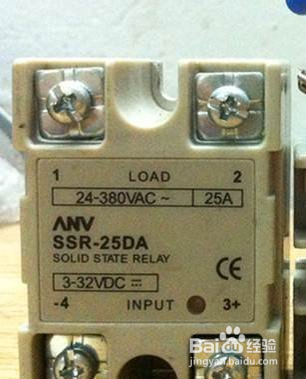

2、2、固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。

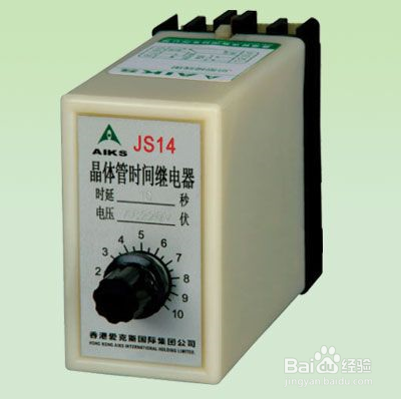

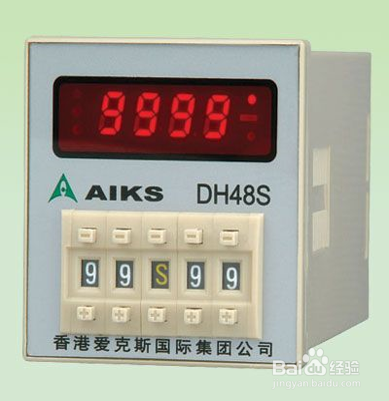

3、3、时间继电器：当输入信号输入时，输出部分需延时或限时到设定时间才闭合或断开被控制线路。

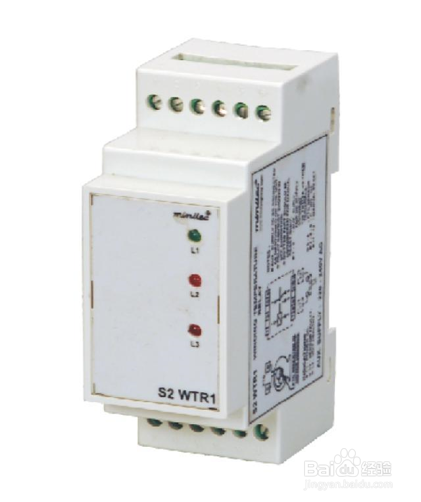

4、4、温度继电器：主要有电阻加热丝，蝶形双金属片，一对动/静触点和两个接线端子组成，热继电器是一种利用电流的热效应切换电路的保护电器，在电路中用做电动机的过载保护。

1、1）按图纸选择符合要求的继电器规格型号。

2）按图纸安装在相对应的位置。

3）正向安装在牢靠的导轨上，用小一字螺丝刀松开继电器的卡扣，将继电器卡在铝导轨上，合紧卡扣，牢固无松动。
