F166X 电气安装测试仪的使用（1、正确接线）

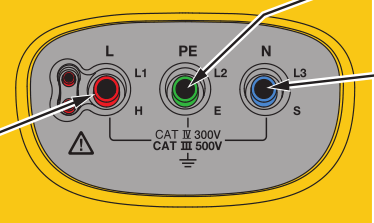

1、根据不同的测试功能，按图中指示的端子正确连线：

L---火线；    PE--地线 ；   N--零线；（适用于单相测试，单相测试时，请确保PE接地线正确连接）

L1--A相;       L2--B相；      L3--C相；（适用于三相测试）

H--辅助接地极    S--辅助探针极    E--被测接地极（适用于接极电阻测试）

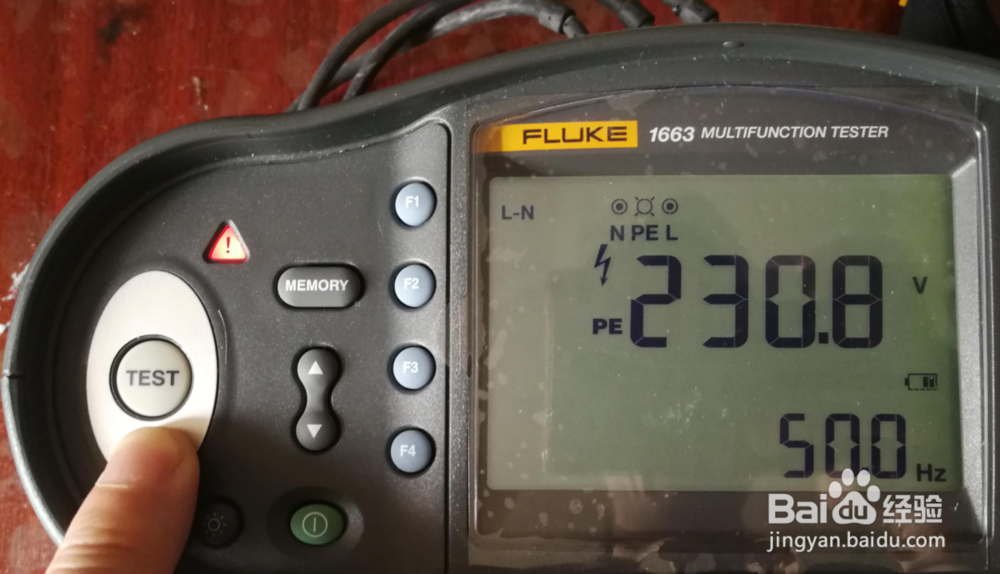

2、若未接PE线且L火线接线正确时，用手指触模 触模面板时，警告指示灯会点亮以示警告；测试端的电压会显示在主屏幕上；图中显示的是L相与N相的测试电压。

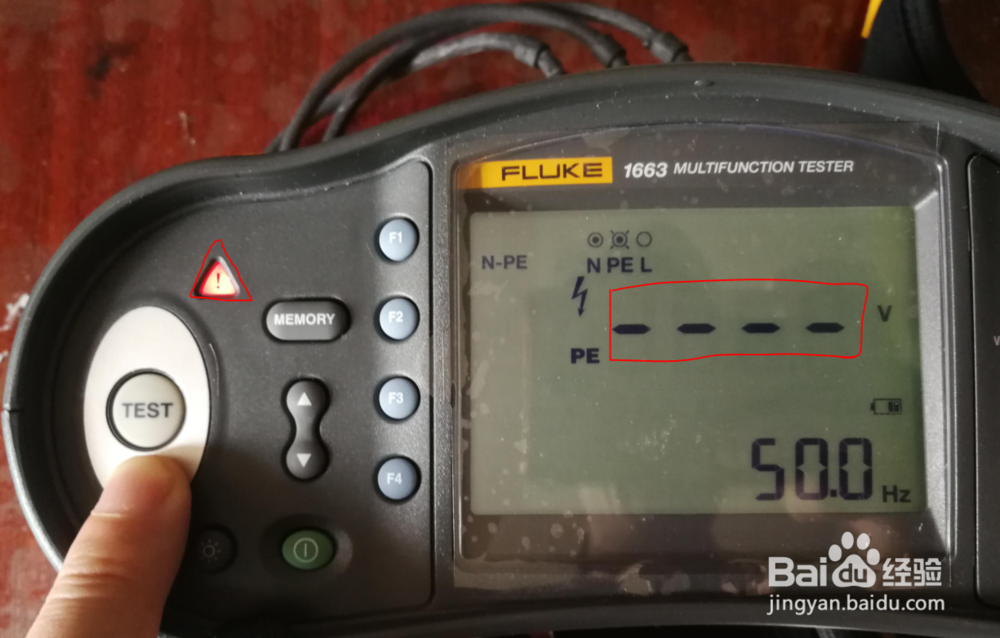

3、若未接PE线且L火线接线正确时，用手指触模 触模面板时，警告指示灯会点亮以示警告；测试端的电压会显示在主屏幕上；图中因PE未接线导致PE与N间的测试电压异常。

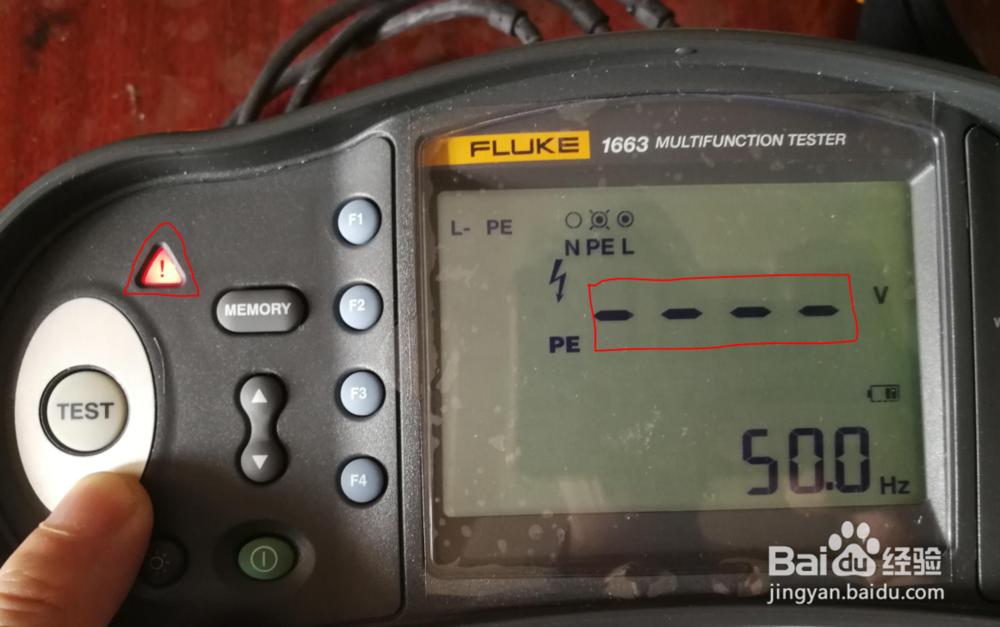

4、若未接PE线且L火线接线正确时，用手指触模 触模面板时，警告指示灯会点亮以示警告；测试端的电压会显示在主屏幕上；图中因PE未接线导致PE与L间的测试电压异常。

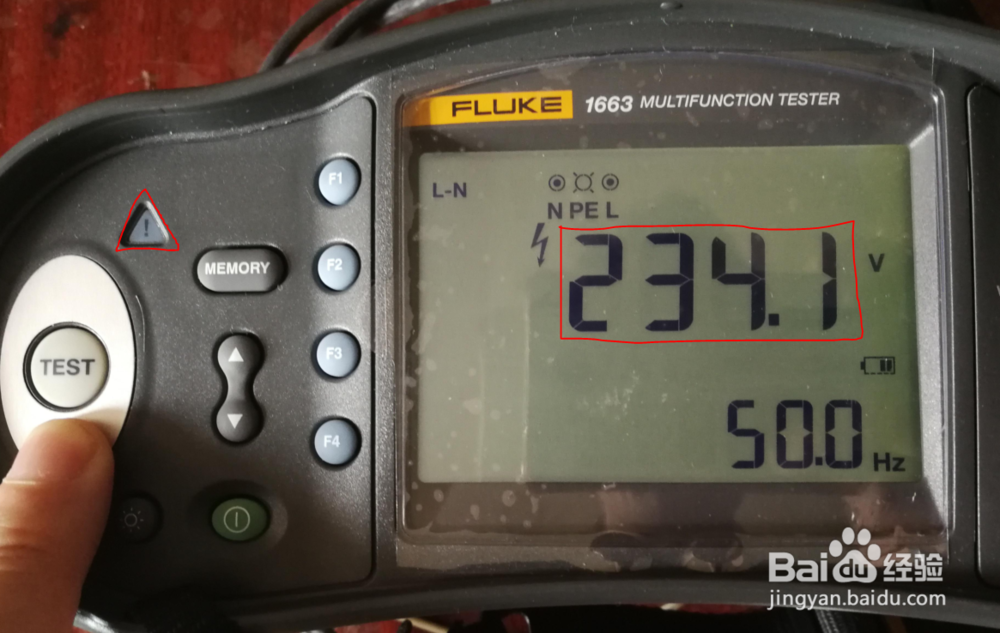

5、若未接PE线且L火线接线错误时，用手指触模 触模面板时，警告指示灯并不会点亮无法给出危险警示；但测试端的电压会显示在主屏幕上；图中显示的是L相与N相的测试电压。

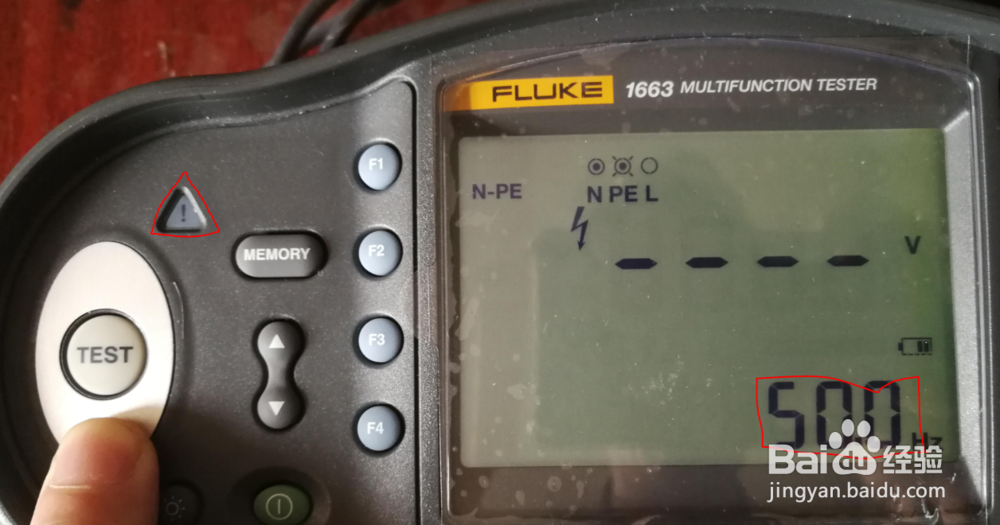

6、若未接PE线且L火线接线错误时，用手指触模 触模面板时，警告指示灯并不会点亮无法给出危险警示；但测试端的电压会显示在主屏幕上；图中因PE未接线，因此，PE与N间的测试电压异常，但频率显示正常。

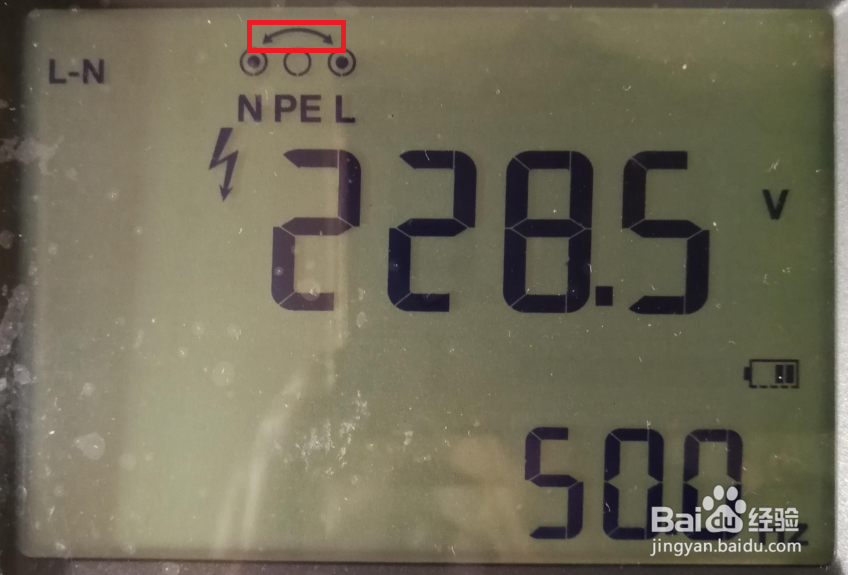

7、PE接线正确，没有安全隐患，这时无论L与N接线情况如何，警告指示灯均不会点亮，属正常情况。当L与N相接反时，仪器会自动交换并给出反向指示。
