搭建智慧楼宇3D可视化监控

1、通过技术发展的经验总结，我们可以在互联网实施多样化行业可视化系统监控管理方案，智慧楼宇可视化系统亦是如此，通过一套完备的子系统串联，整理出可视化在线管理系统的集合，极大提升了管理能力和节省劳动力的投入。

2、传统的 智慧楼宇/楼宇自动化/楼宇安防/智慧园区 常会采用 BIM（建筑信息模型 Building information modeling）软件，如 Autodesk 的 Revit 或 Bentley 这类建筑和工程软件，但这些 BIM 建模模型的数据往往过于庞大臃肿，绝大部分细节信息对楼宇自控意义不大，反而影响拖累了行业 Web SCADA 或 Web 组态监控的趋势，Hightopo可视化轻量化 HTML5/WebGL 建模的方案，快速建模、运行时轻量化到甚至手机终端浏览器即可 3D 可视化运维的良好效果。

3、通过对智能建筑的建模，页面动画效果的实现，以及页面主要功能点进行阐述，帮助我们了解如何使用 HT 实现一个简单的智慧楼宇可视化监控，以及帮助我们了解智慧楼宇，楼宇自动化的优势。

4、界面通过 2d 图纸叠加在 3d 场景上来实现 2d 界面 与 3d 场景的融合，2d 界面通过自动布局的机制实现了手机端与电脑端的响应式呈现。

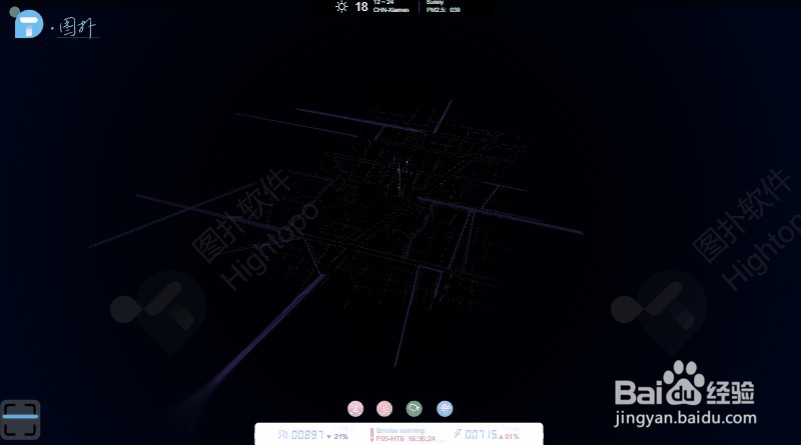

1、界面初始化过程中的动画包括地面路径的实时渲染，楼层的展开，楼层的辉光扫描，楼层报警点动态水波，楼层监测数据面板的实时变化等等。

2、监控界面包括：

人员进入大厦的实时监控，面板中动态刷新人员进入大厦的头像以及当前大厦人数等实时信息。

大厦电梯运行情况实时监控，系统中展示电梯当前的运行位置以及是否在运行等信息。

大厦某个具体楼层监控数据的实时监控，通过柱状图的形式展示了当前楼层具体信息的大小。

大厦管道的实时监控，展示了当前智能建筑所有管道的运行情况。

3、智能建筑建模

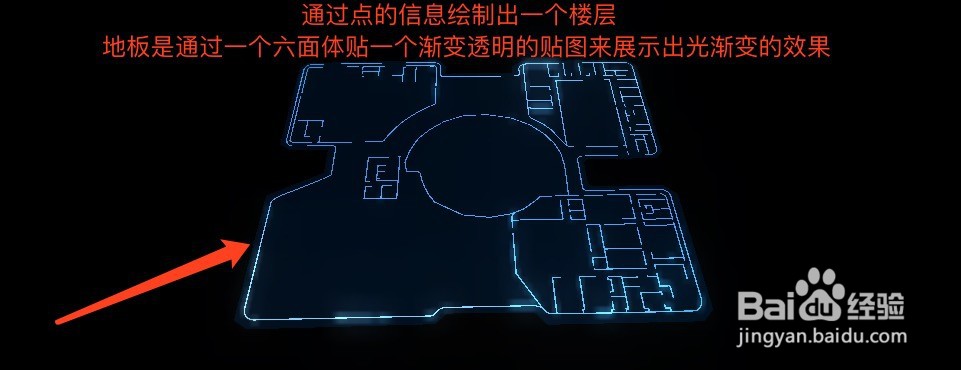

该 3d 场景中所有的模型均为线段和六面体搭建，相比较通过 3d Max 建模然后通过 obj 导入来说场景中的三角面会少很多，更加的轻量化，例如场景中建筑的楼层，通过 ht.Shape 类绘制，该类中记录着楼层 points 点的信息以及 segments 为 ht.List 类型的线段数组信息，segments 代表着点的连接方式，用于告诉 ht.Shape 利用点的信息来绘制二次贝塞尔曲线或者三次贝塞尔曲线或者直线等信息，相关具体说明请参考 HT for Web 的[形状手册]，以下为绘制单层的截图：

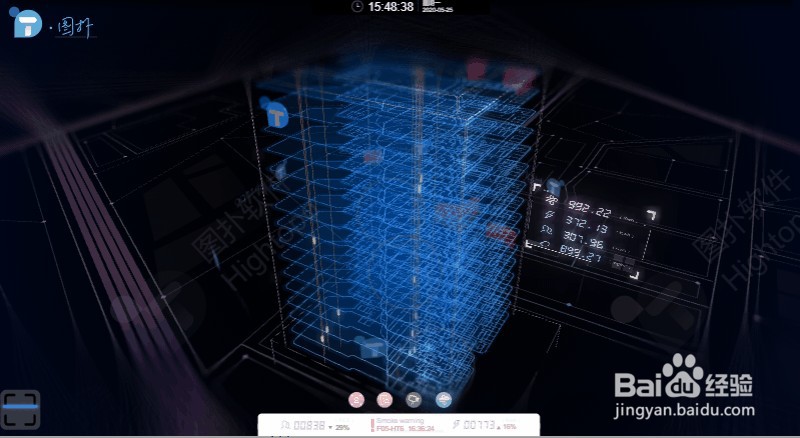

4、通过上图可以知道构建完一层模型之后其它几层模型均为相同的，只是 y 轴的数值不同，通过叠加几层之后便可形成一幢大楼的轮廓。如果用户需要搭建智慧园区，智慧楼宇等场景，完全可以使用这种基于 HTML5/WebGL 建模的方案，减少考虑使用 BIM 建模模型。场景中的管道以及背景地图路线都为点连线之后构成，只是通过修改线的颜色粗细或者进行贴图来修改线或者面的样式，场景中的电梯为一个颜色为黄色的简单六面体，电梯线也为一条线段而已，所以场景中的模型都是轻量化的建模，使 3d 场景运行渲染的更加流畅，提升用户体验。
