proe画弹簧方法

工具/原料

ProE 5.0

待创建弹簧的空白模型

步骤/方法

  打开待创建弹簧的空白模型，我们将在模型上创建一个弹簧

从【插入】菜单中选择【螺旋扫描】，然后选择【伸出项】，打开【螺旋扫描】对话框，并保留默认的属性。

点击【扫引轨迹】并点击【定义】按钮，选择【front】基准作为草绘平面。

草绘出如下所示扫引轨迹草绘并完成草绘退出返回。

选择【螺距】并点击【定义】，输入10.0作为螺距并点确认。

选择【截面】并点击定义进入截面草绘，草绘如图所示直径6.0的圆，完成并返回对话框。

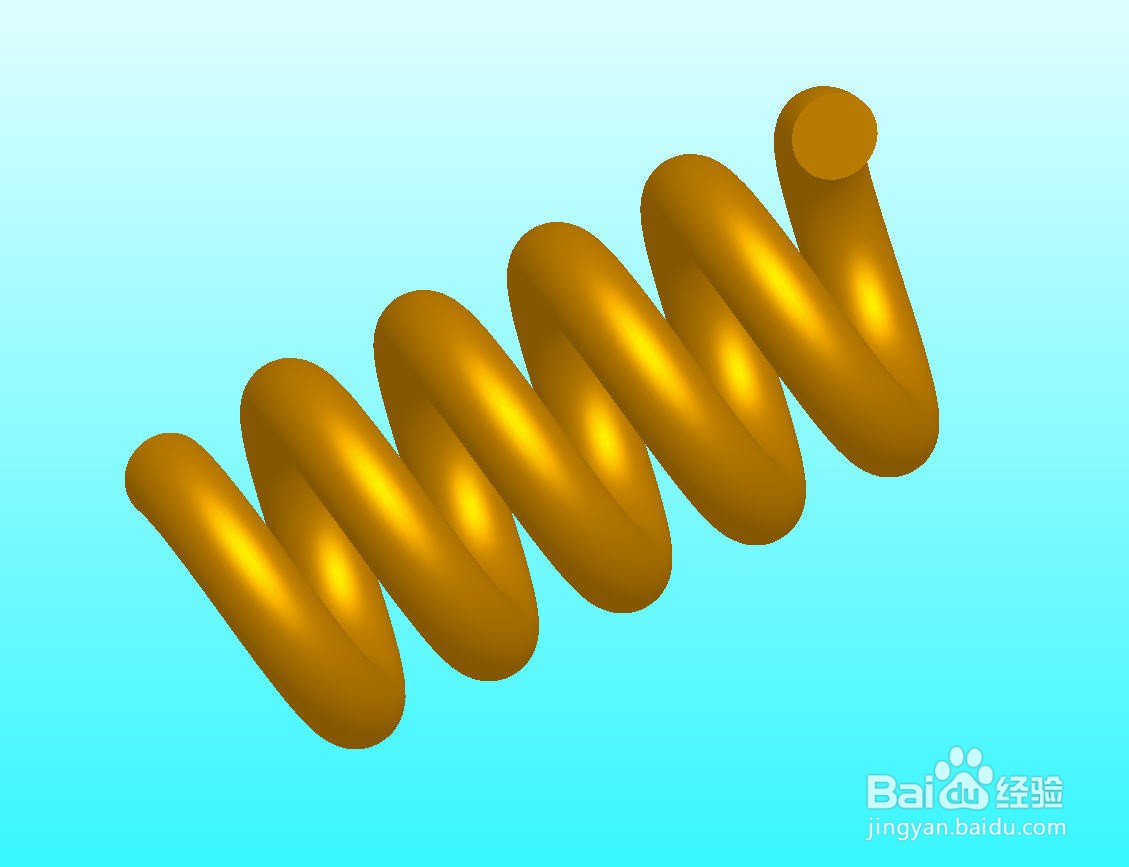

点击【预览】便可看到生成的弹簧几何，点击确定完成螺旋扫描特征，得到弹簧如下图所示。

注意事项

螺旋扫描是创建常规弹簧的常用方法，需要注意截面和螺距的配合。

对于一些异形弹簧，比如椭圆、方形弹簧，可以使用包络特征来创建
