分享超低频交流耐压装置的使用方式
1、超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。这就是为什么发达国家普遍采用这一方法的主要原因。
根据我国电力系统实际情况，国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，2004年颁布了电力行业标准《超低频高压发生器通用技术条件DL/T 849.4－2004》，我国正在推广这一最新的试验方法。
虽然直流耐压试验设备具有体积小、重量轻和造价低等优点，但是直流耐压试验对被试品绝缘破坏性也是最大的。所以国家最新颁布的电气设备预防性试验相关规程已经明文规定不再使用直流高压对电气设备进行耐压试验，推荐使用交流耐压试验。

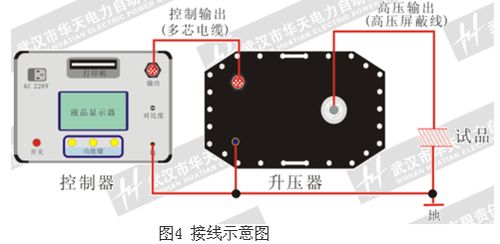

1、接线方法接线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至220V/50Hz的交流电上。
2、开机、关机、复位
按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设置参数界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断，保险管大小应按表1提供的数据更换。
3、设置限定参数 在图5所示的设置参数界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
点击“选择”键，可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
①频率有三种选择：0.1、0.05、0.02，单位为Hz。
②定时修改范围：0-99分。它规定了试验时间的长短，单位为分钟。
③试验电压范围为0至额定值，单位为kV。它设置了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压,并保持在这个峰值下进行等幅的正弦波输出。
④电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
⑤电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
（注意：以上电压、电流及仪器显示的测量数据均为峰值。）
4、待命界面

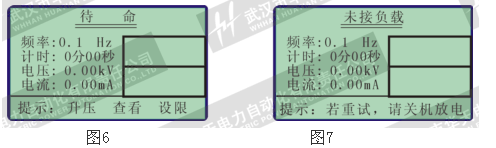

点击“返回”键，仪器进入图6所示的升压待命界面。 待命界面提供如下三种功能：
点击“升压”键，仪器进入自动升压程序。
点击“设限”键，仪器返回至图5所示的设限子界面，以便重新修改参数。
点击“查看”键，查看最近九次的试验数据。
5、自动升压
按图6点击升压键后，仪器在电脑的控制下，按如下流程进行升压试验：
自检→升压→等幅输出→停机
若出现图7所示的提示信息：“未接负载”,表示未接升压体或未接容性试品。

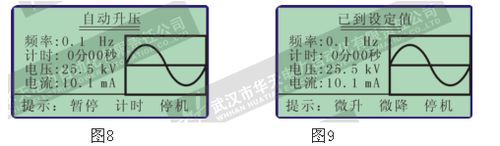

自检成功后，仪器自动进入升压状态，如图8所示,仪器将用若干个周期的时间将电压升至设定值。在升压过程中，若想暂停升压，可点击图8中的“暂停”键，仪器将进行等幅输出，同时此键自动变为“升压”键。若想继续升压，可点击此键，仪器将继续升压，直至设定电压为止。这两种功能可反复交替进行。点击“计时”键，仪器开始计时，也可等到电压升至设定值后，仪器自动开始计时。点击“停机”键仪器停止高压输出，并对试品进行自动放电。
6、电压微调
电压升到设定值后出现图9所示界面。若输出电压不满足要求，可点击“微升”或“微降”键来调整电压。每点击一次之后，应至少观察一个周期再作调整，直到满意。
7、停机
本仪器提供两种停机方式：
①定时停机：当计时达到设定时间，仪器自动停机。
②手动停机：点击“停机”键可停机。
这两种停机方式为正常停机。停机后出现图10所示的“试验通过”提示界面。

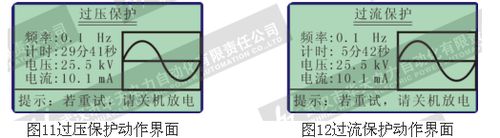

一般电流未出现异常情况、试品未有放电现象或出现过流保护，就可认为试验通过。 ③另外还有两种非正常停机:过压保护停机、过流保护停机。停机后出现如图11、图12所示的提示界面。
起动停机指令后，仪器自动切断输出，再执行数据历史保存，并进入相应的提示界面。
8、打印
根据图10的提示点击“打印”键，可将显示器上的本次数据打印成试验报告。
在查看历史数据状态下，点击“打印”键，可打印屏幕上显示的那一次历史数据。
9、查看历史数据
凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据。最多能保存九次测量的数据，九次以前的将自动删除。点击图６中的“查看”键，可查看最近九次试验的历史数据。
