飞雕网线插座接法图解详细教程

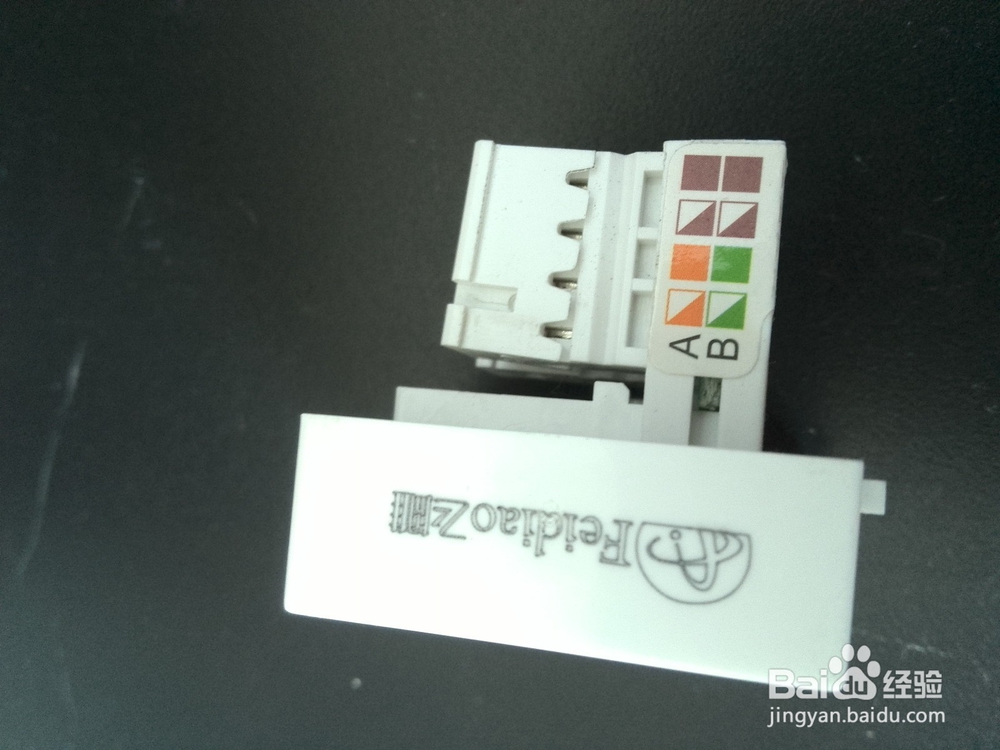

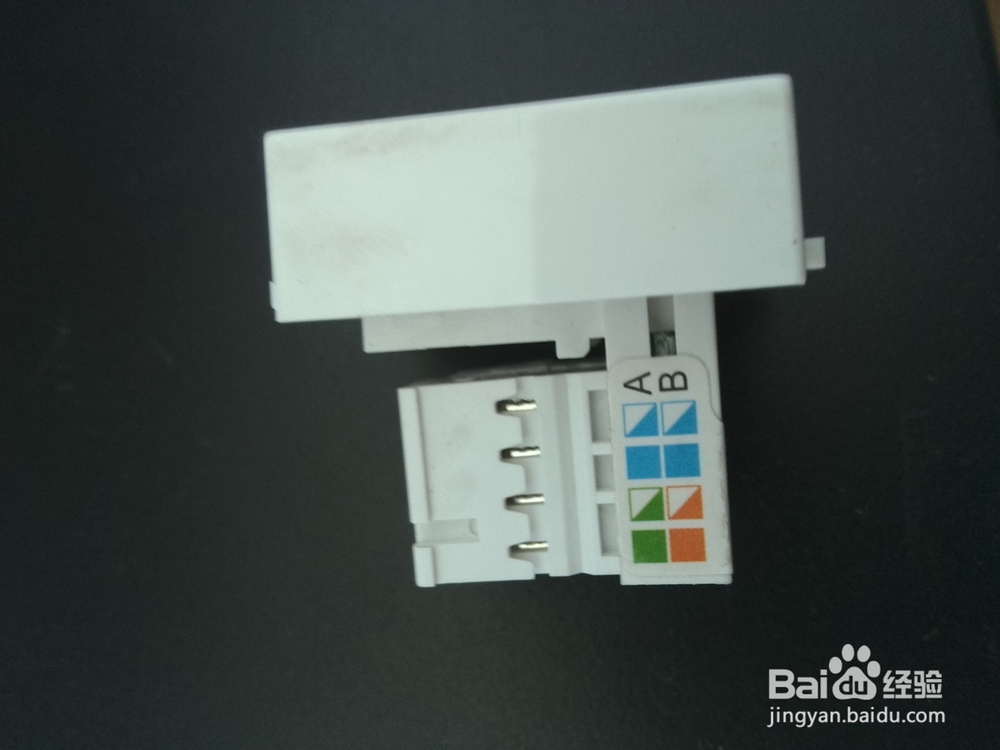

1、首先看下网线插座的外观是不是飞雕的这款如图，飞雕的网线接法还是比较简单的，大家看图，有A和b、两种颜色，a代表一排，b代表一排，通常都是按照b类接法去接的。

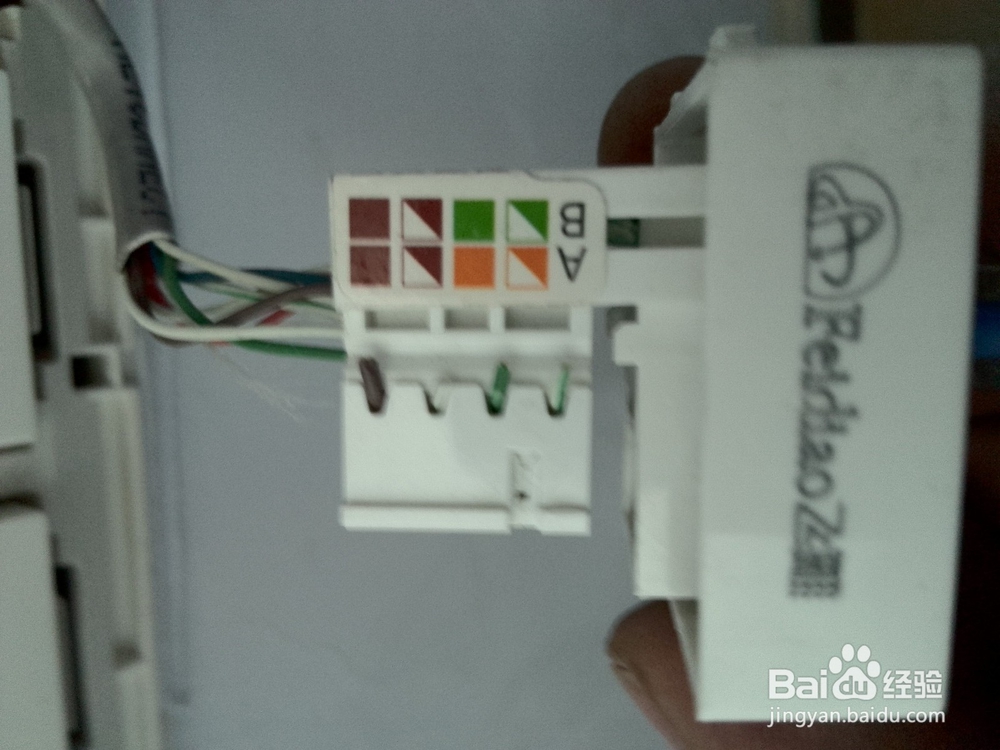

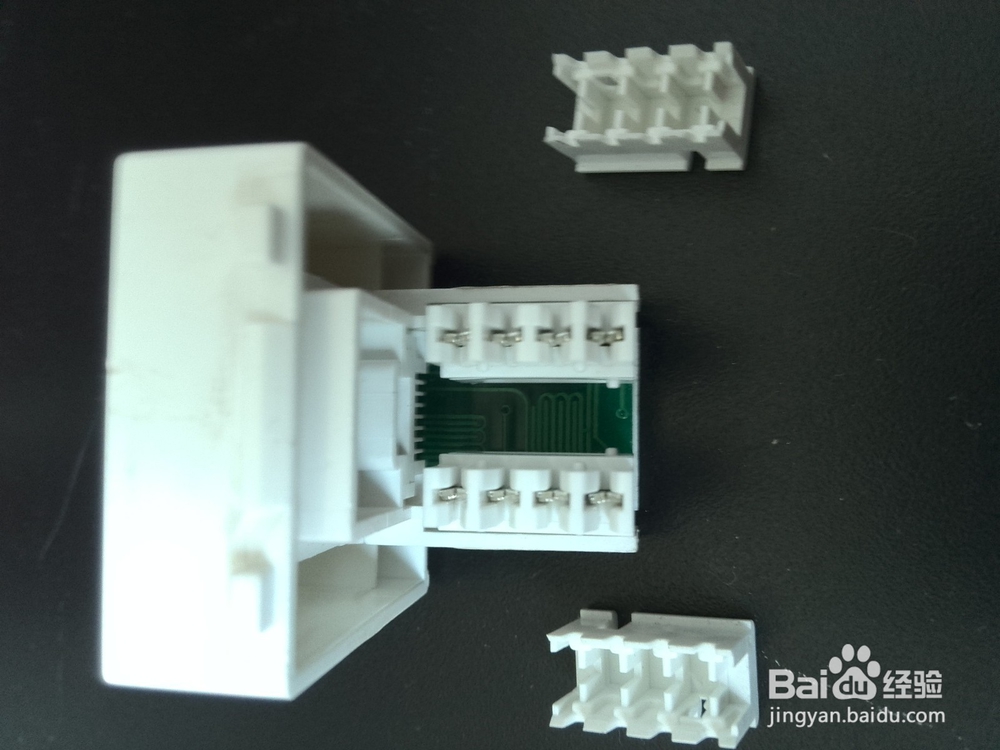

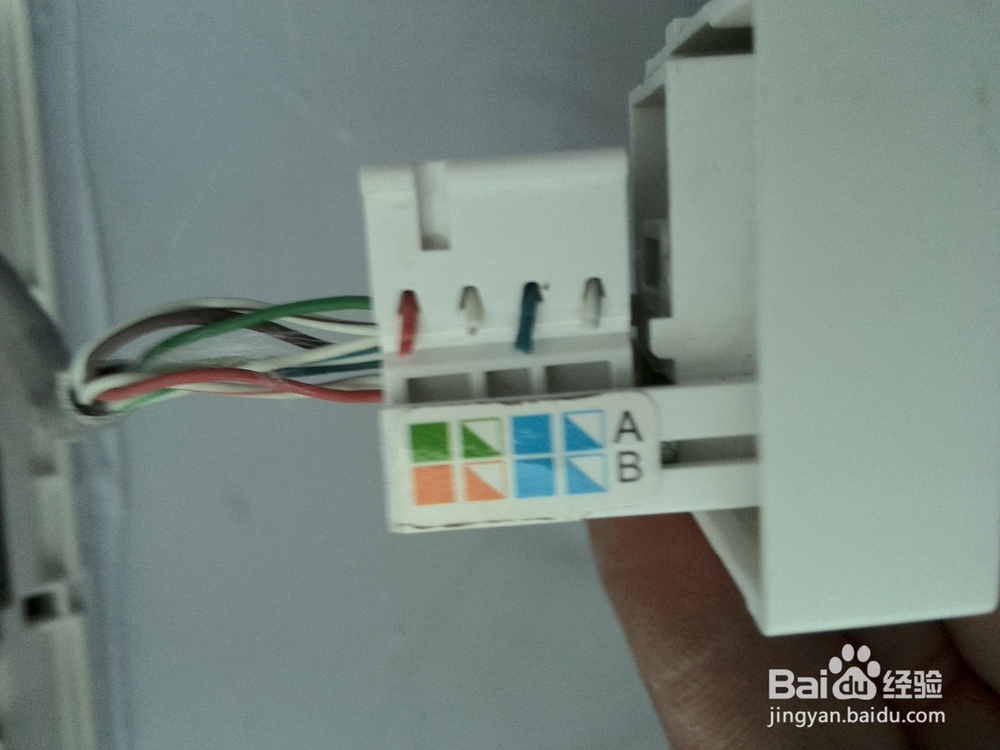

2、打开网线插板上的两个卡线盖子，如图这是我去掉的样子，然后把网线外皮剥开5厘米的长度，拉直每根网线，然后根据b类颜色从里往外把网线依次放进去如图2,3，放进去一排后用刚才去掉的卡线盖把线盖住，用手使劲把盖子向下压，直到压不动为止，另一侧也是如此，压好后不要固定。

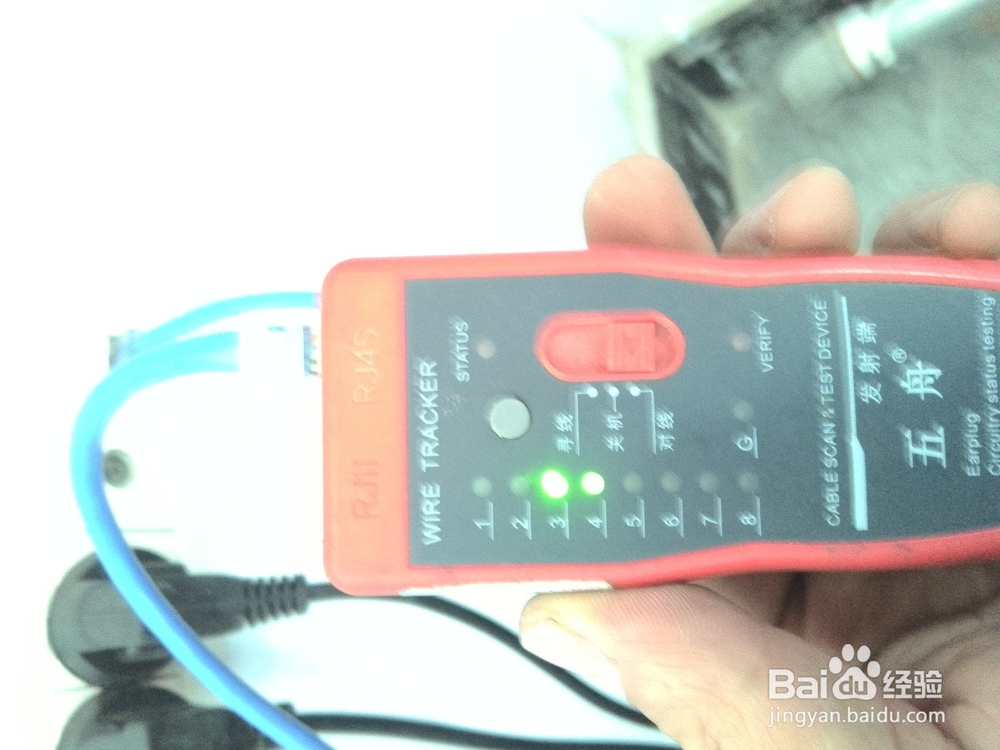

3、用一根短网线跳线插到网线插板用测线仪量下，看1-8是否依次全通，如果通说明安装正确，如果有一两根不通说明没有压好，如果没有测线仪，可以直接连接电脑上，另一头需要插入路由器，或者交换机。
