AutoCAD2013第一个ObjectArx2013程序HelloWorld

1、第二步 使用Objectarx Wizards 2013向导新建项目

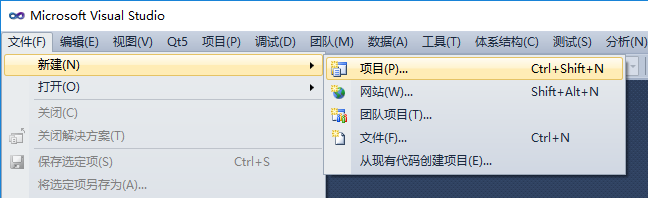

打开Visual Studio 2010，依次点击文件-新建-项目

2、如果Objectarx Wizards 2013正确安装，可以在Visual C++项看到AutoDesk。

选择AutoDesk中的ObjectArx/DBX Project。

名称/位置/解决方案3项按默认或按需要修改。我在这里直接默认。

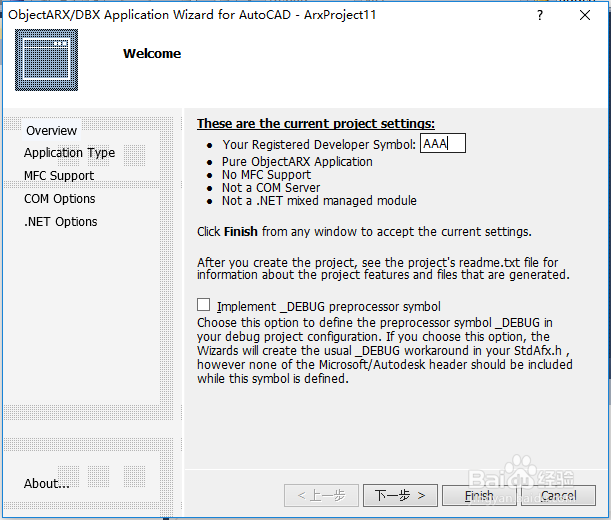

3、按确定后弹出Wizard向导设置对话框。

在Your Registered Develop Symbol项填入标志，这里我填AAA。

注意我填的这3个AAA，后面会出现。

然后直接按Finish完成。

1、第三步 找到acrxEntryPoint.cpp文件

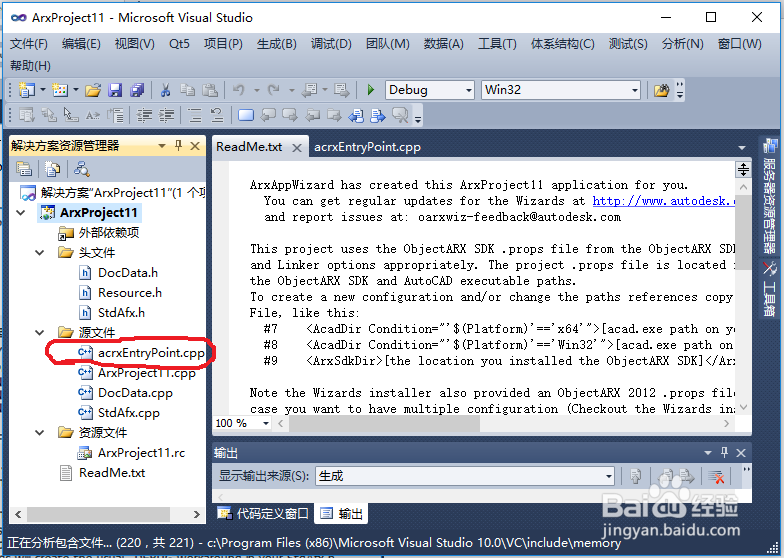

如无意外，可以在 解决方案资源管理器-源文件 中看到acrxEntryPoint.cpp文件。

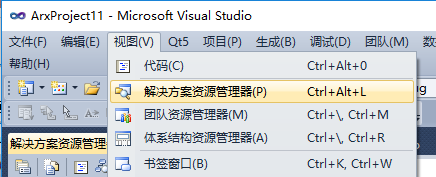

2、如果看不到解决方案资源管理器，可以在视图菜单中调出来。

1、第四步 修改acrxEntryPoint.cpp文件

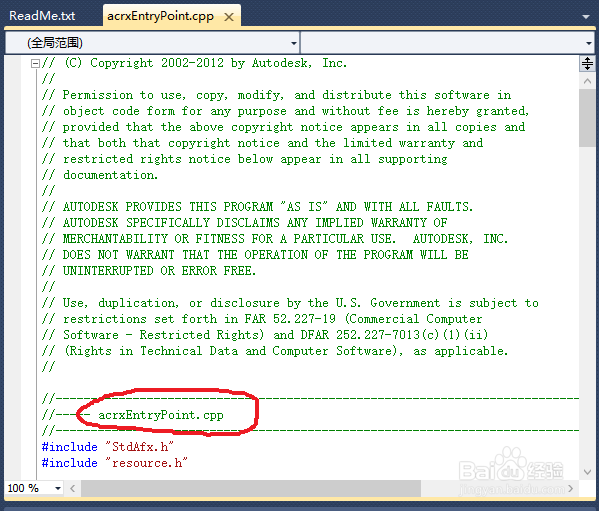

打开acrxEntryPoint.cpp文件如下。可以在下方看到acrxEntryPoint.cpp字样。

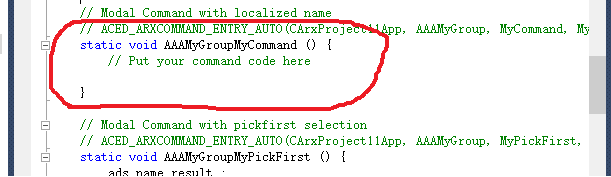

2、继续往下查看，找到static void AAAMyGroupMyCommand ()这一行。

注意看到3个大写的AAA，这是我在前面填写的标志。

同时注意到// Put your command code here这一行注释，翻译成中文是“请将命令代码填写在这里”。

3、将acutPrintf(_T("\nHello World!"));填写到空白处，如下所示。

这行代码表示要在CAD命令栏打印Hello World!信息。

这样，所有的代码修改已经完成了，可以直接编译了。

4、在编译之前，我们继续查看文件的末尾处，这里有需要注意的地方。

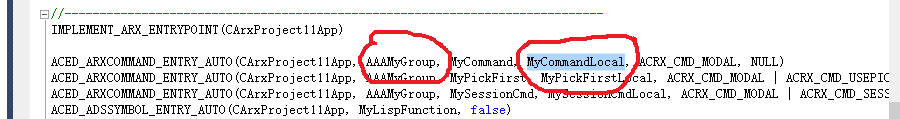

找到ACED_ARXCOMMAND_ENTRY_AUTO这一行。

1.注意到3个大写的AAA，留心其后的AAAMyGroup, MyCommand与前面static void AAAMyGroupMyCommand ()的关系。

2.注意MyCommandLocal，这是等会在AutoCAD2013要输入的命令。

1、第五步 编译程序

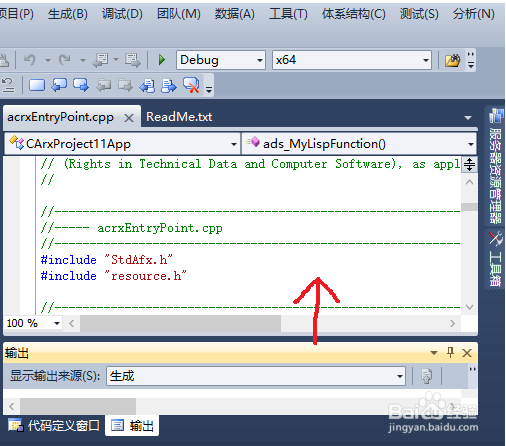

因为我的AutoCAD2013是64位版本的，在Visual Studio 2010上方将编译平台改为x64。

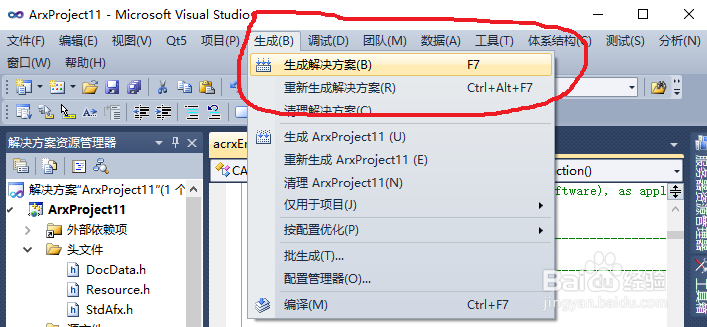

2、点击菜单-生成-生成解决方案。

3、留意下方的输出信息，如果看不到可以将信息栏拉高。

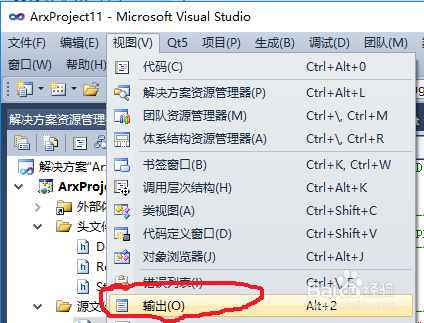

4、如果找不到，可以在 菜单-视图-输出 里重新显示。

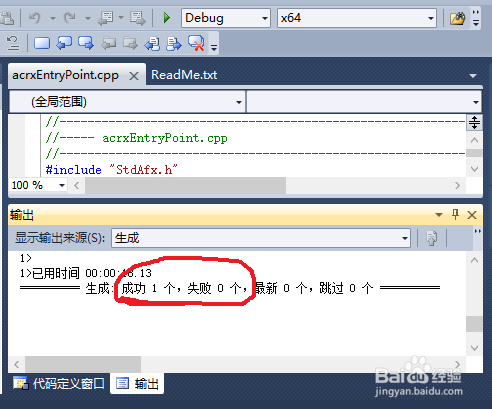

5、如无意外，可以看到生成成功的信息。

1、第六步 加载程序

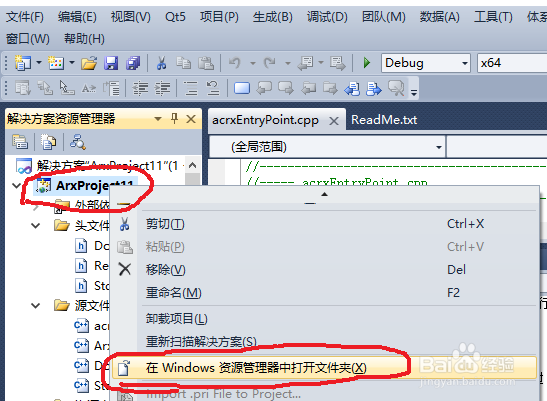

在解决方案资源管理器中，右击项目，在右键菜单中找到，在Windows资源管理器中打开文件夹，点击。

2、Visual Studio 2010会打开本项目所在的Windows目录。

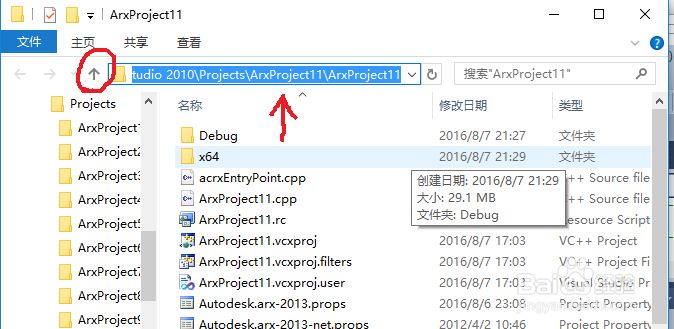

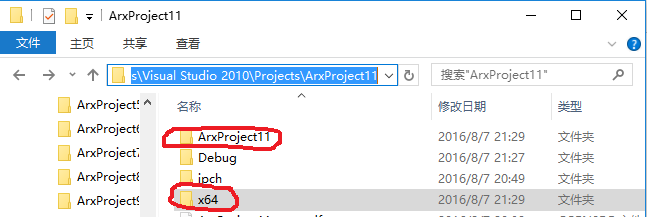

我们生成的目标文件不在这里，往上一级目录查看。

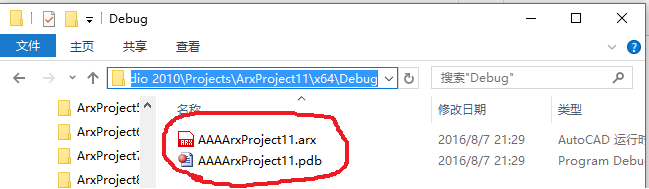

3、打开x64目录，一直到.arx文件出现。

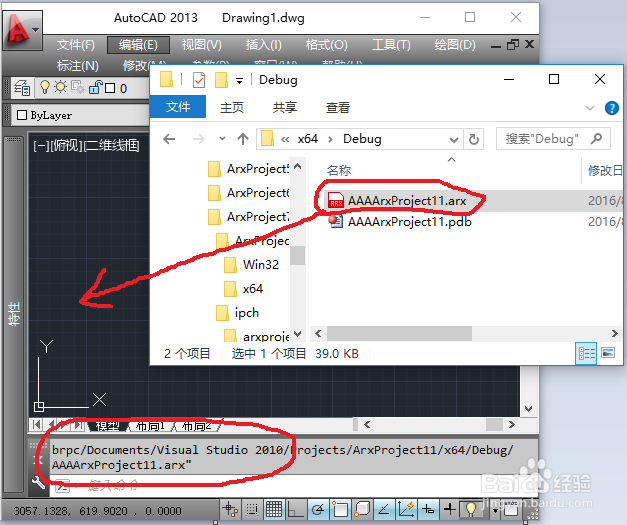

4、打开AutoCAD2013，可以通过以下两种方式加载AAAArxProject11.arx程序。

1.使用APPLOAD命令。

2.直接拖动到CAD绘图区域。

若成功加载，将在命令栏返回文件路径。

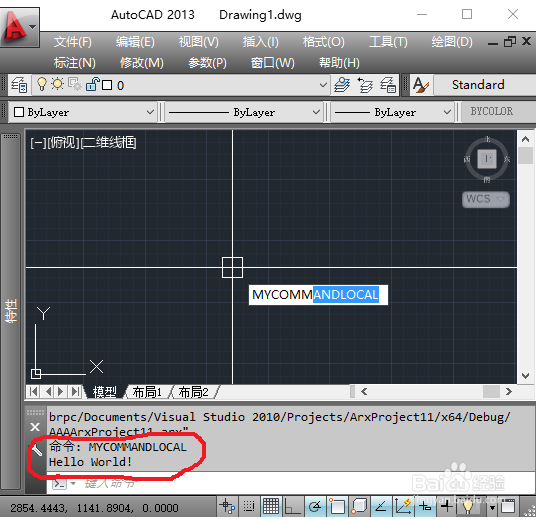

5、输入MYCOMMANDLOCAL命令，命令栏中返回Hello World!字样。

表明程序编译成功。

请注意这个MYCOMMANDLOCAL命令。

并与上文ACED_ARXCOMMAND_ENTRY_AUTO这一行联系起来。

1、第七步 卸载程序

在ObjectArx2013开发中，我们经常需要修改和调试程序。若.ARX程序程序文件已加载，Visual Studio 2010重新编译生成的时候会失败，提示文件已占用，不能修改等等。

这时我们需要在AutoCAD中卸载该程序。

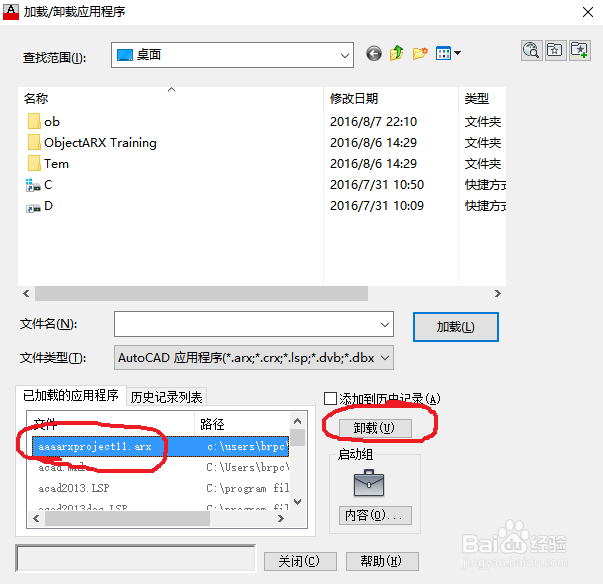

在AutoCAD中输入APPLOAD命令，打开 加载/卸载应用程序 对话框。

在已加载的应用程序列表中找到刚刚加载的AAAArxProject11.arx，点击卸载。

这样，Visual Studio 2010就可以重新编译该程序了。

全文完。
