CAD中如何创建和插入块

1、打开需要创建块的文件。

2、插入——创建块蹲总（快捷键为BLOCK）

3、块定义窗口：定义块名，取消在屏幕上指定

4、拾取基点：选择指北针的端点作为基点。

5、选择对象：选择鼠标选择拾取——框选需要创建块的图形——回车选中对象。

6、可以看到块名称、基点、对象都已经定义好了。

点击“确定”斤攀处块就创建好了。

7、该方法创建的块并未保存，需要将该文件另存到我们平时存放块的文件夹。

文件——另存蕉互为——输入块名——保存。

1、CAD文件界面输入命令WBLOCK——回车

进入写块页面。

2、写块窗口：和上面一样的方法拾取点，选择对象，指定块文件名和块的保存路径。

3、点击”确定“，块创建完成。

这种方法创建的块就直接保存到刚刚指定的路径了，文件名就是刚刚设置的文件名。

1、打开需要插入块的文件。

点击：插入——插入。

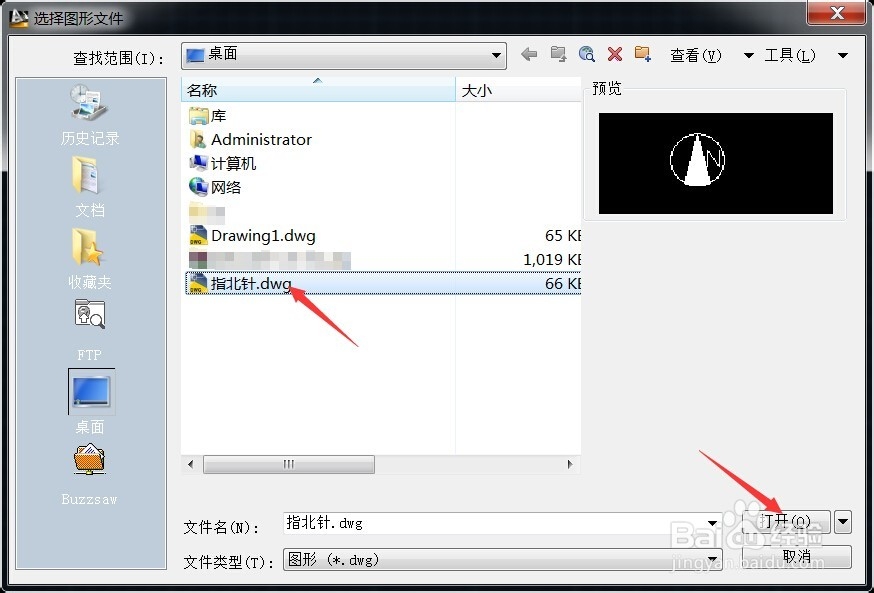

2、插入页面：选择浏览，找到块所在文件夹，选择需要插入的块。

3、选中分解——确定，在CAD屏幕中指定一点插入，点击插入。
