塑胶件结构设计：产品壳体加强筋的设计

1、加强筋在塑料产品中的作用是提高塑胶件涛攀段的强度和刚度，防止蹲栗产品腊慎变形，同时也有利于注塑时原料的流动。

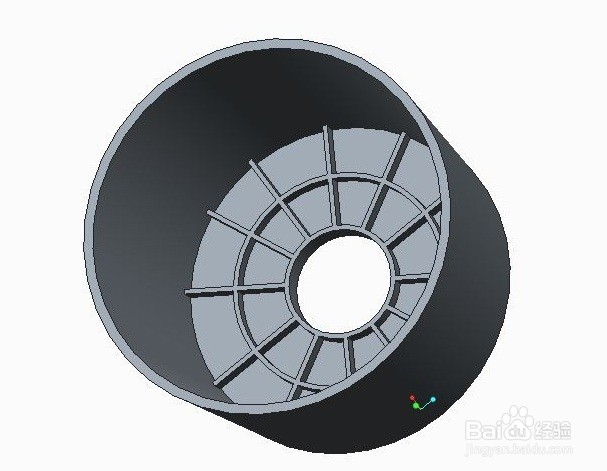

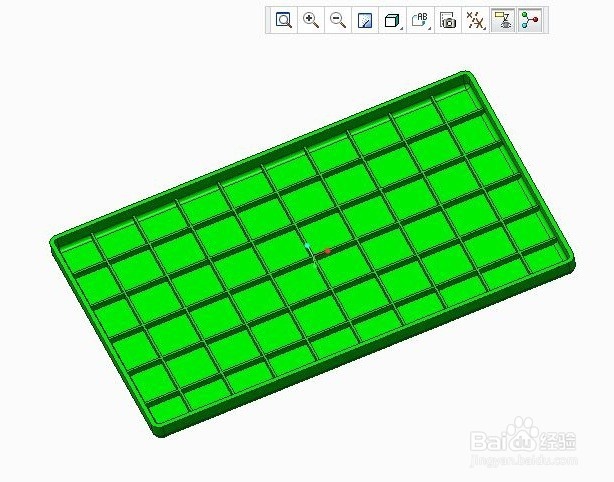

1、加强筋的结构类型分为两种，一种是长条网格加强筋，另一种是圆形网格加强筋。如下图所示：

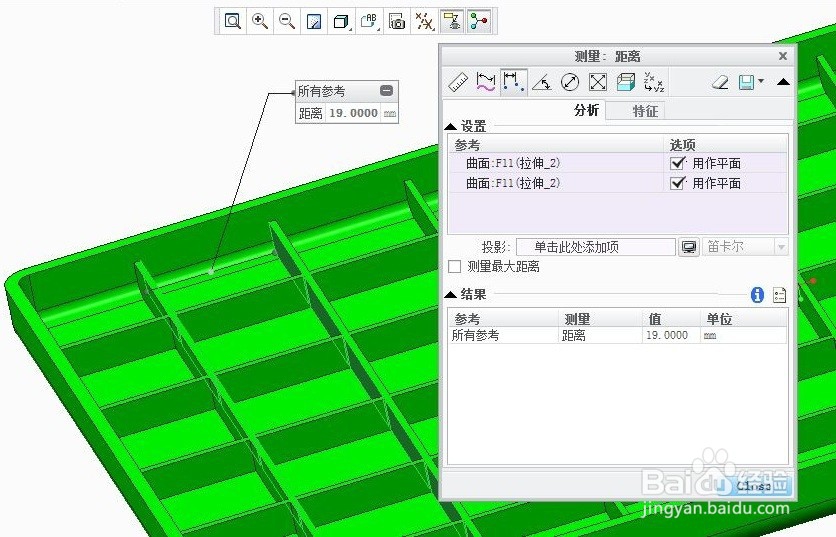

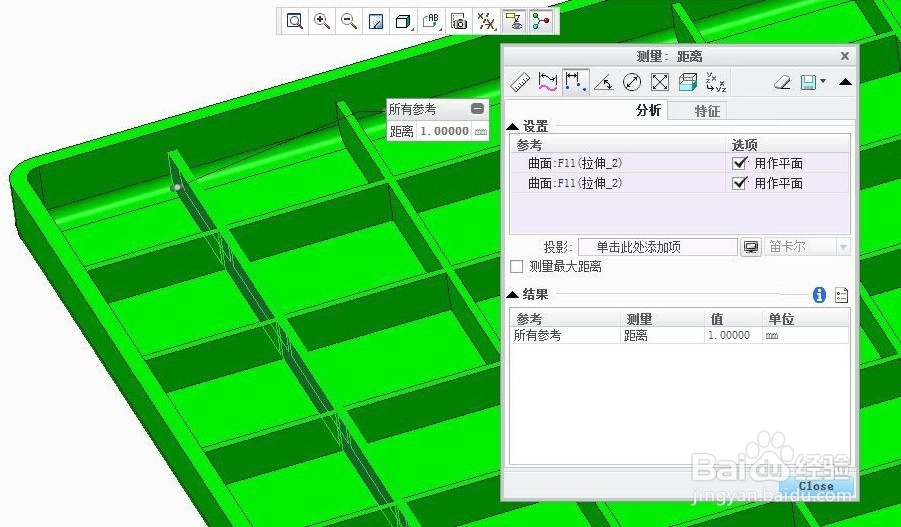

1、加强筋厚度介于0.4倍至0.5倍料厚之间，一般取0.5倍；两个加强筋之间的距离，一般要求大于4倍料厚。

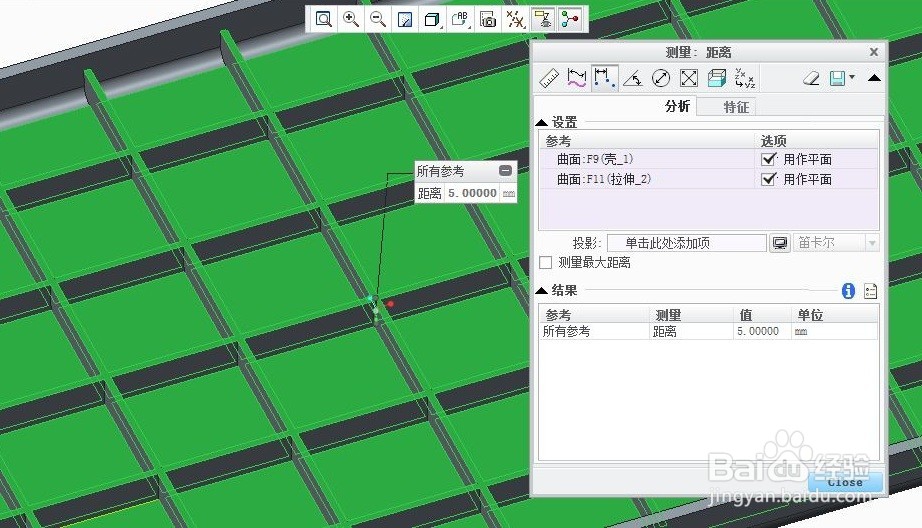

2、加强筋顶面与产品顶面之间的距离，一般要求大于1mm；加强筋顶面与产品底面之间的距离，一般要求大于3倍料厚。

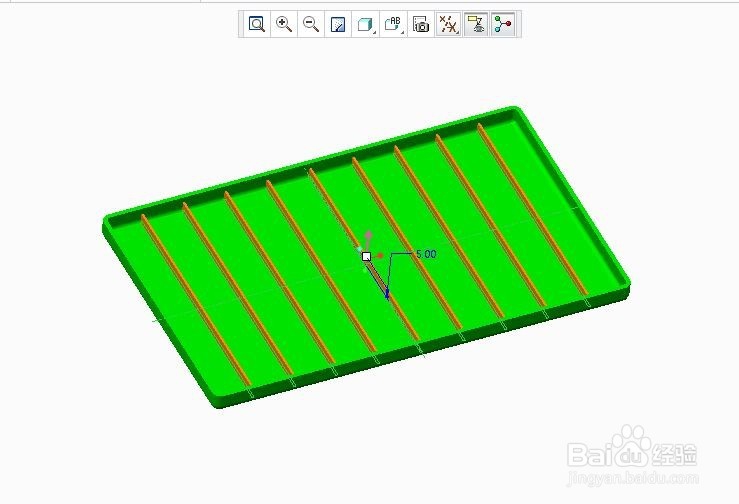

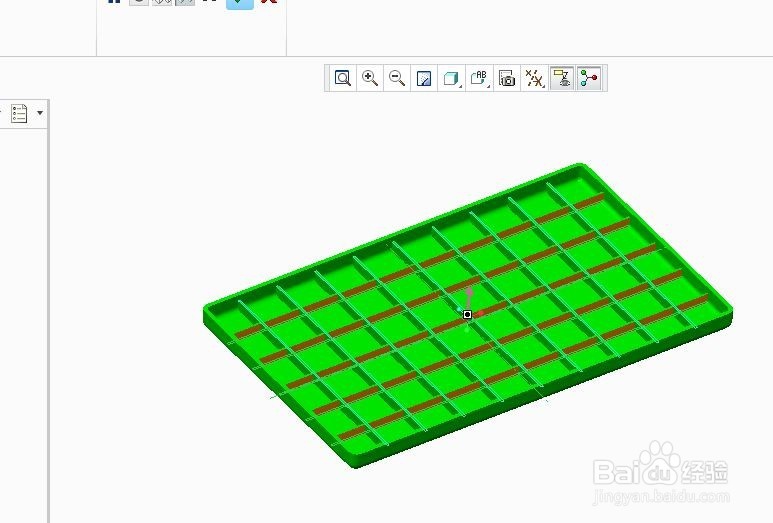

1、如果一次性在草绘中直接画出网状图形，则步骤比较繁琐；所以一般我们先草绘一个方向进行拉伸，再草绘另一个方向拉伸，两者构成网状加强筋。
