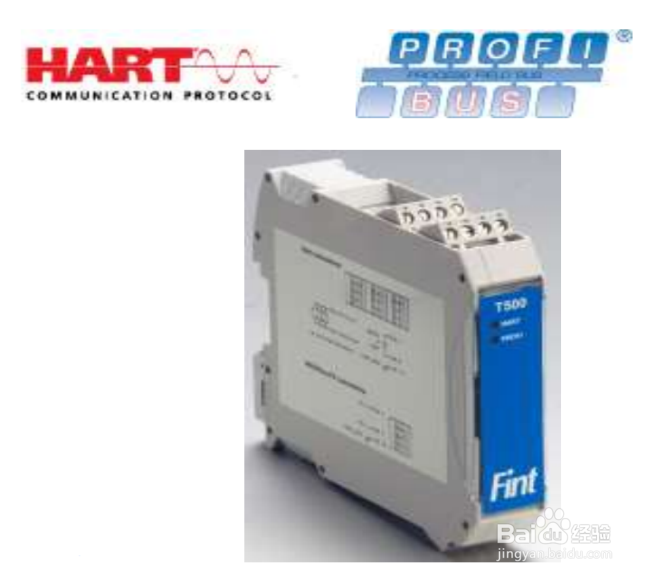

HART转Profibus PA总线网关 - T500

1、概述

 • DIN导轨安装式模块

 •  Profibus PA设备

 •  Profibus PA 配置文件 3.0

 •  可连接任何HART变送器

 •  支持Profibus DP V1服务

 •  支持改变地址功能

 •  可选总线终端

 •  最多支持4个HART仪表

 •  每个仪表一个动态变量（主变量）

 •  全面即插即用

 •  HART主站 - Profibus PA从站

 •  可插螺钉端子，使电缆终端安全易用

2、简介

T500是一款DIN导轨安装式模块，最多可把4个HART变送器连接到Profibus PA网络。

支持灌电流和拉电流HART变送器。T500是一款全面的变送器模块。

T500在通电时会自动探测所连接的多站HART仪表。无需配置。

HART仪表必须预先配置才能适用于多站，并且要在1-16的范围中给定地址。

T500在通电时会自动和HART变送器建立连接。

当探测到HART仪表时，关键参数从仪表上被读取，并且在PROFIBUS端可见。T500会从HART变送器读取单位代码、传感器极限和范围值。

这些数值适用于二级DP V1主站上的Profibus 总线。

T500支持Profibus PA配置文件3.0。T500支持4个AI功能块，每个仪表一个。通过配置T500，可从一个仪表读取4个动态变量。

后续的应用需要使用配置工具或者从我们这里订购预配置的T500。

T500有一个独立的24V输入，可以用来为HART仪表供电。

HART对通用指令的支持是有限的。T500不支持通过PROFIBUS配置HART变送器。

T500为每个HART变送器生成一个测量变量（包括一个状态变量，用于指示测量质量）。主变量（PV）会被不断读取和刷新。

T500支持报警标识。用户可用标准配置工具设置四个报警等级。

T500支持低通滤波。用户可用标准配置工具设置衰减值。

3、规格

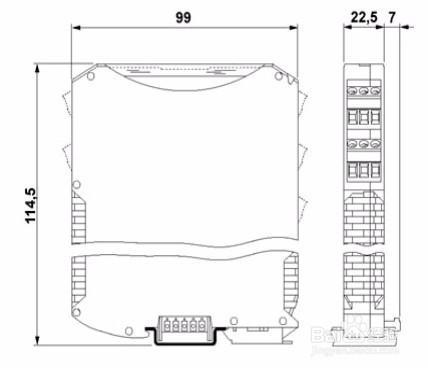

 •  机械尺寸                        114.5mm x 99mm

 •  安装方式                        DIN导轨

 •  模块宽度                         22.5mm

 •  工作温度范围                    -40℃到+85℃

 •  PROFbus上的电流消耗  20mA

 •  变送器的数量          最多4个
