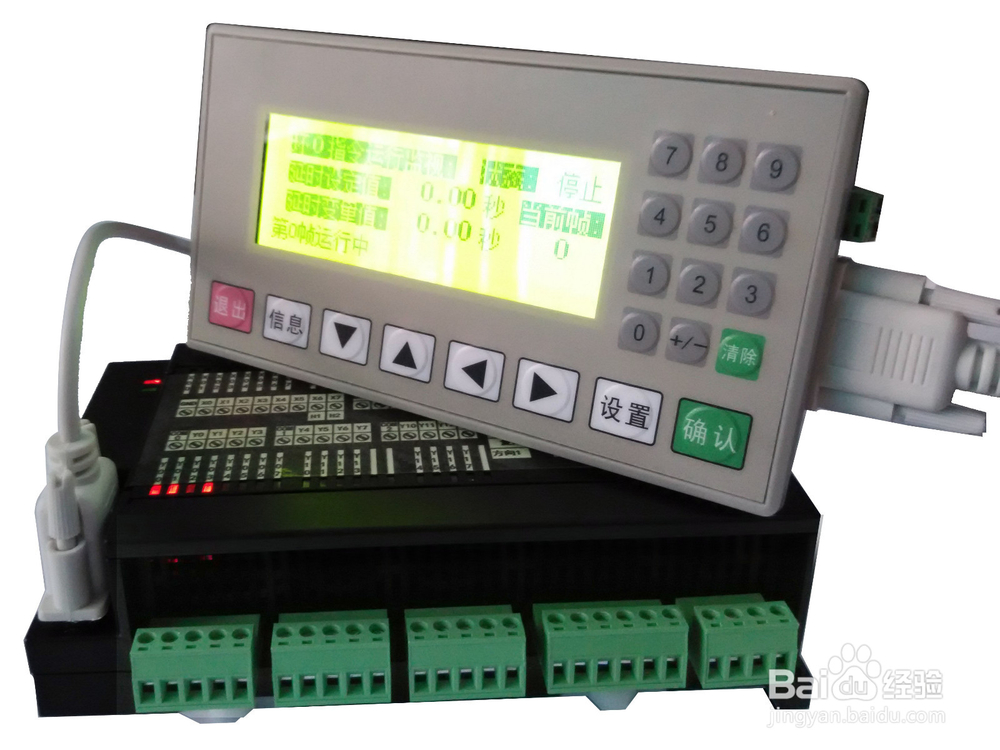

如何用触摸屏监控PLC的输入输出端

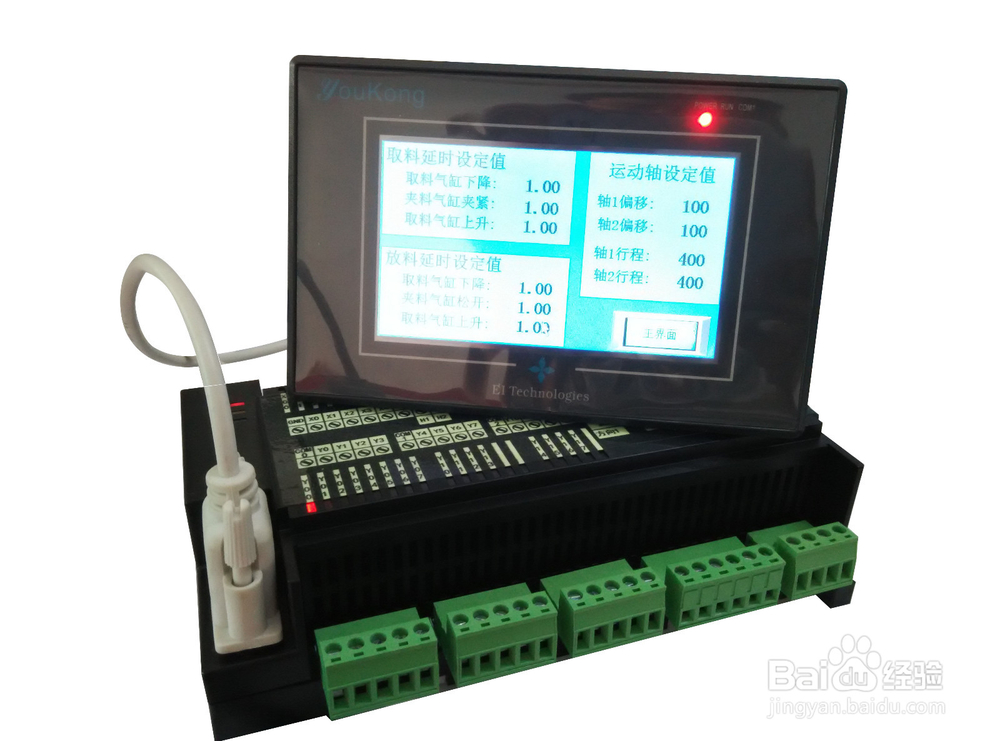

1、在触摸屏上给定一个启动信号，触发输出端Y0以1s的时间循环交替闪烁，断开启动信号后，程序停止。

1、程序编辑。用PLC内部的标志辅助线圈M0控制程序。M0有信号，Y0通并延时1s，Y0断延时1s，循环交替闪烁。

2、在触摸屏上需要设置一个开关键和输出指示灯。

1、设置开关键：

①添加一个位按钮，在功能控件中双击“位按钮”，弹出位按钮设置对话框。

②在一般设置栏中设置基本属性，开关设置有通断功能，选择功能栏中的“交替”功能；

③写入地址一栏中，输入输出端M0的Modbus地址值：0x1000。

④勾选“监视地址”和“监视地址与写入地址相同”。

⑤在标示栏中文本设置可输入开关也可以不输入文字，图片可在系统图库中任意选择。

⑥设置完成之后，点击“确认”，按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的开关键。

3、可在开关物件下方添加文本标志：开关。

①添加一个静态文本，在基本控件中双击“静态文本”，弹出位按钮设置对话框。

②在文本栏中输入“开关”，点击“确定”。再按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的文本框。

4、设置输出端：

①添加一个位指示灯，在功能控件中双击“位指示灯”，弹出位指示灯设置对话框。

②在一般设置栏中设置基本属性，监视地址一栏处输入输出端Y0的Modbus地址值：0x0。

③在标示栏中文本设置可输入Y0，图片可在系统图库中任意选择。

④设置完成之后，点击“确认”，按住鼠标左键，在编辑界面中画一个虚拟矩形即可添加刚设置好的指示灯。

5、编辑好的界面显示：将该程序下发至触摸屏中或者在线模拟，可直接在触摸屏上按开关实现Y0通断过程。
