CAD中几何公差画法教程

1、标注几何公差建议使用qleader-----s（设置）出现下面对话框，选择“公差”，如图

2、进入引线和箭头,如图更改

3、标注

1、设置几何公差中的基准符号

下拉菜单：常用-注释，如图

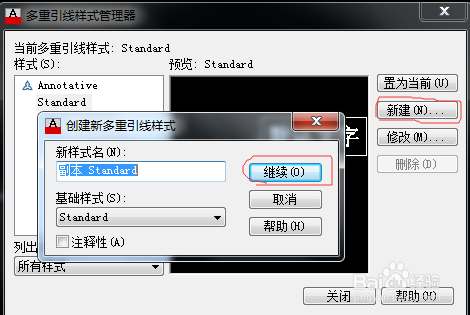

2、新建多重引线格式，如图

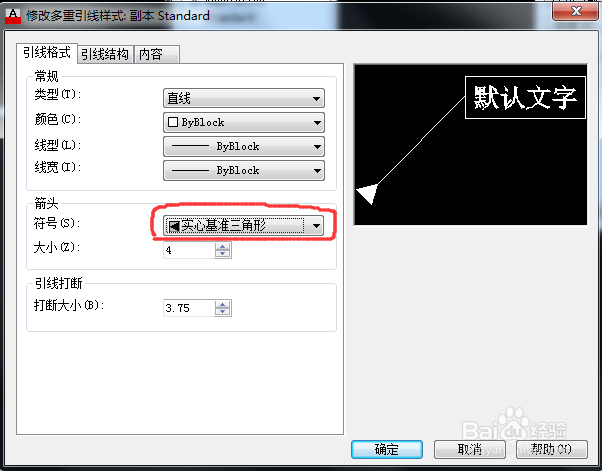

3、符号栏选择实心基准三角形，如图

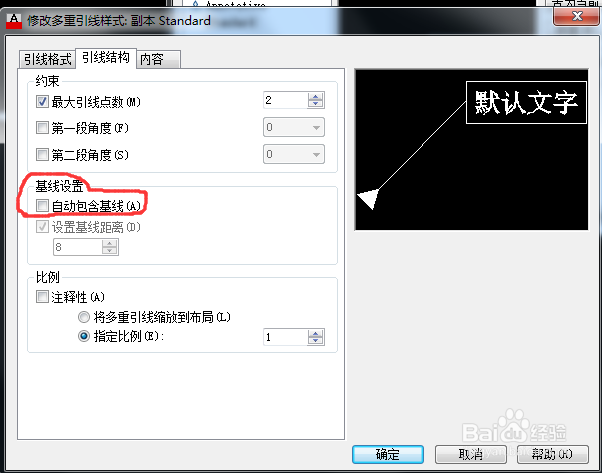

4、引线格式选中自动包含基线，如图

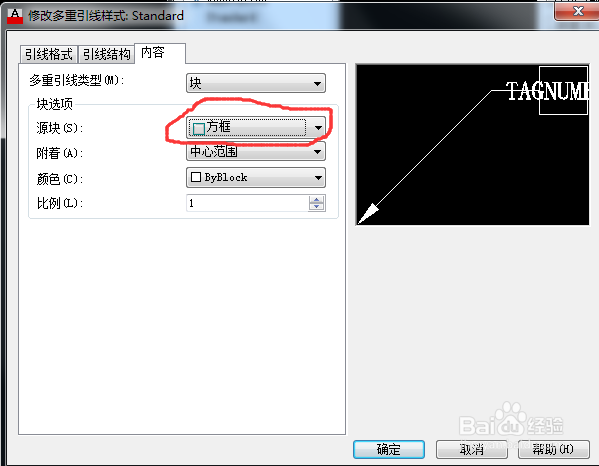

5、内容中，源块选择方框，如图

6、设置完成。

使用多重引线标注，常用下拉菜单，最后输入A或B，如图

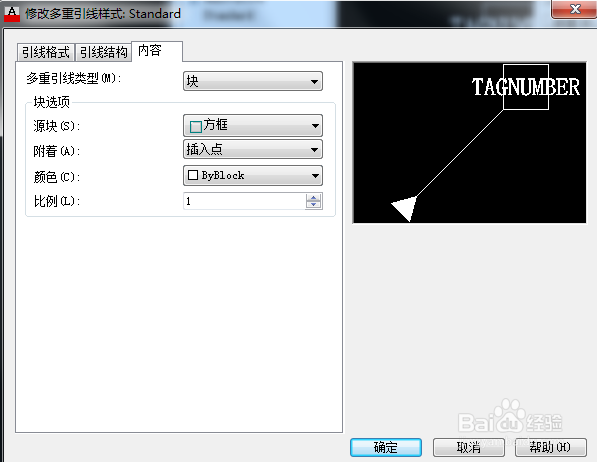

7、��当标注垂直基准时，

将步骤5的设置改成下图设置即可。
