用solid works2017画合页2

1、打开solid works2017，并建立一个新的零件。

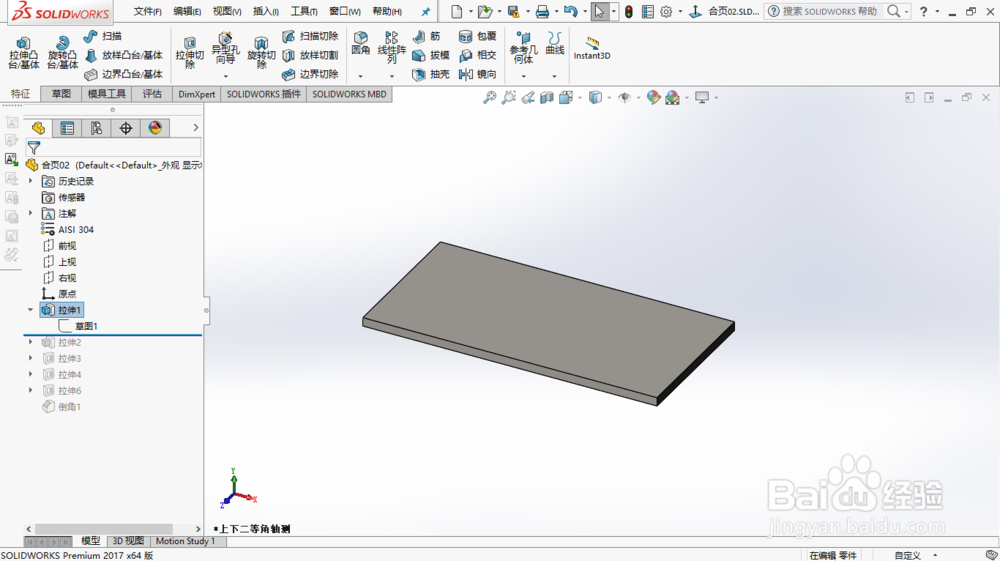

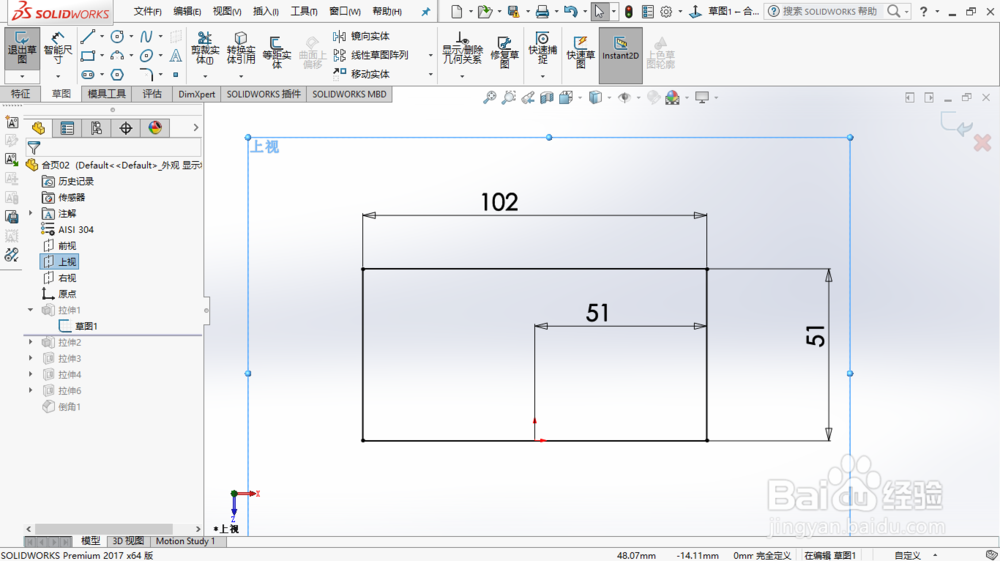

2、选定上视芬痕基准面，正视所选基准面，利用直线命兼截愁令进行绘草图，并设定相关尺寸。采用拉伸凸台特征命令，点击确定。

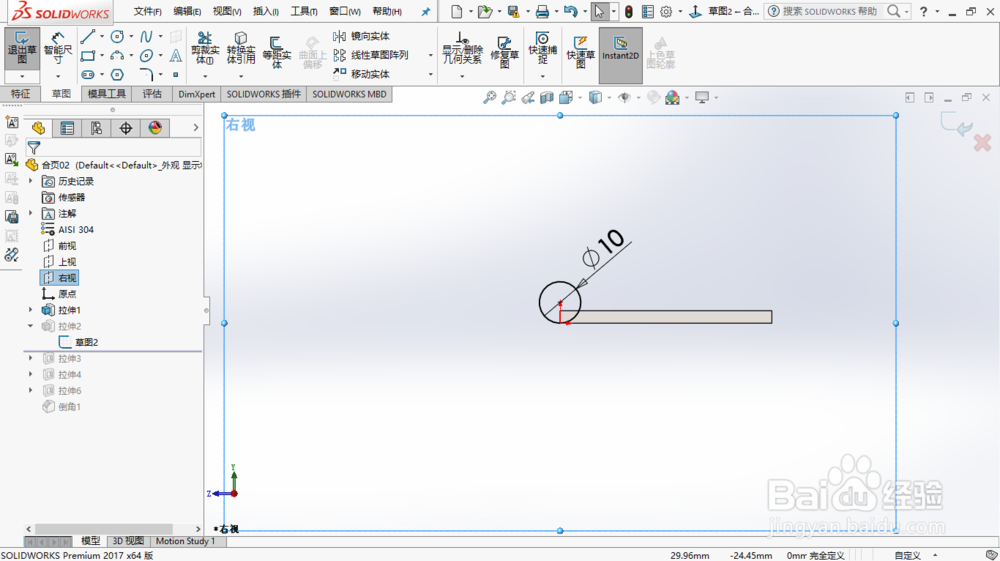

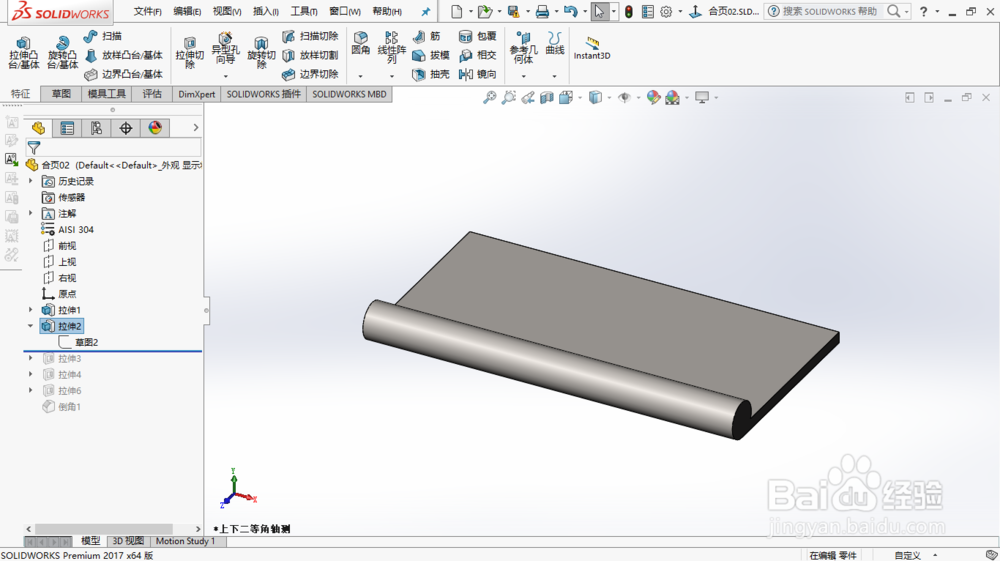

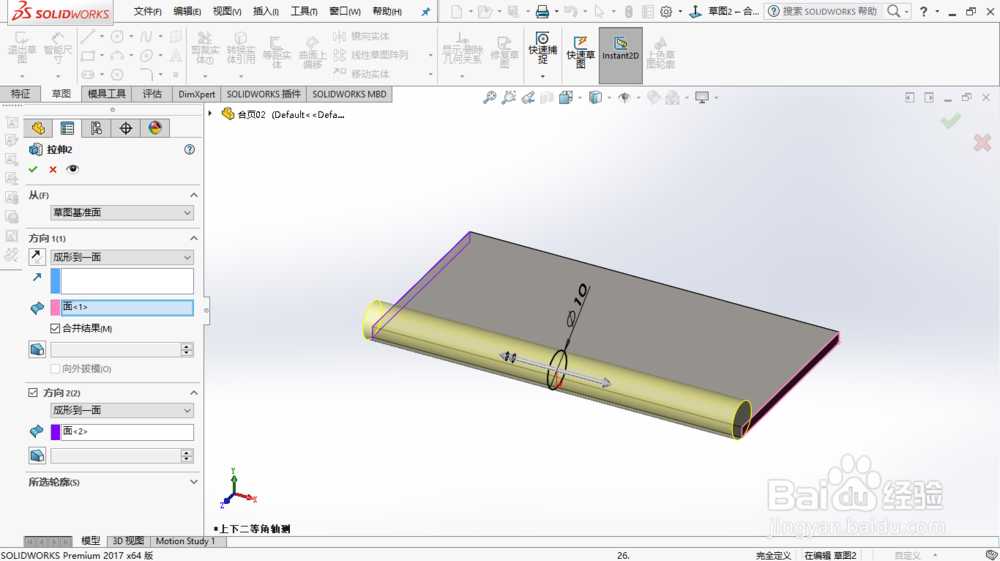

3、选定右视基准面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸凸台特征命令，点击确定。

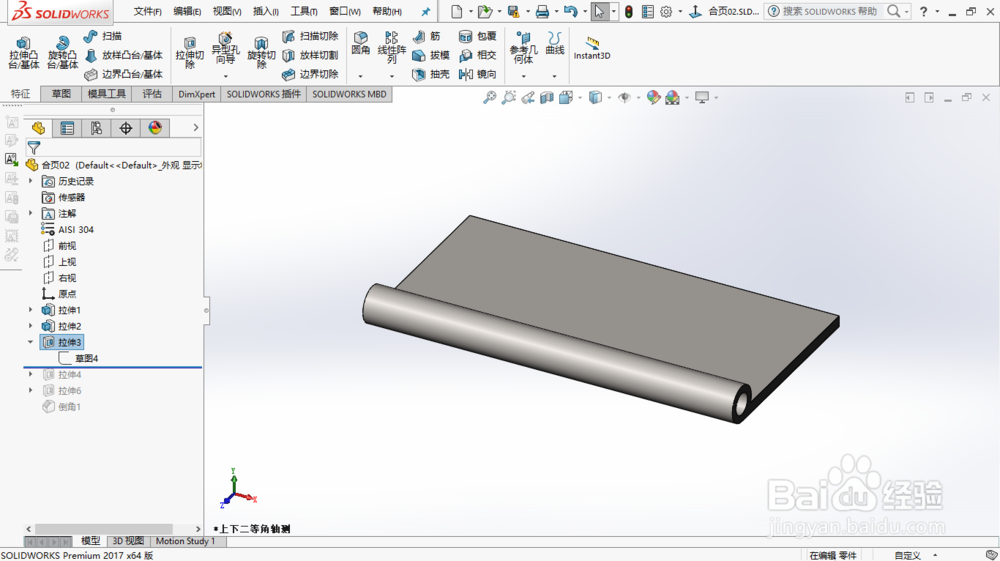

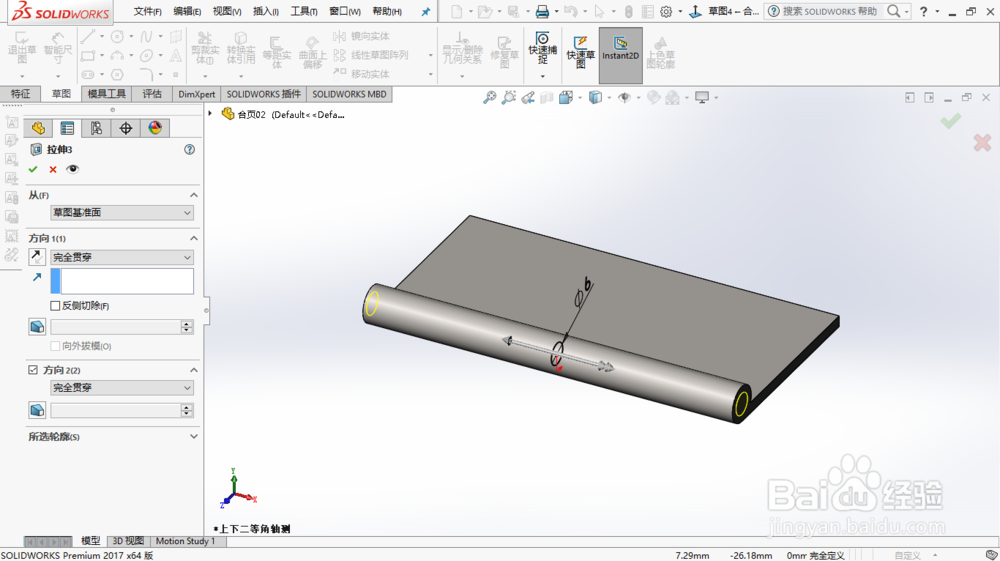

4、再次选定右视基准面，正视所选基准面，利用圆命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。

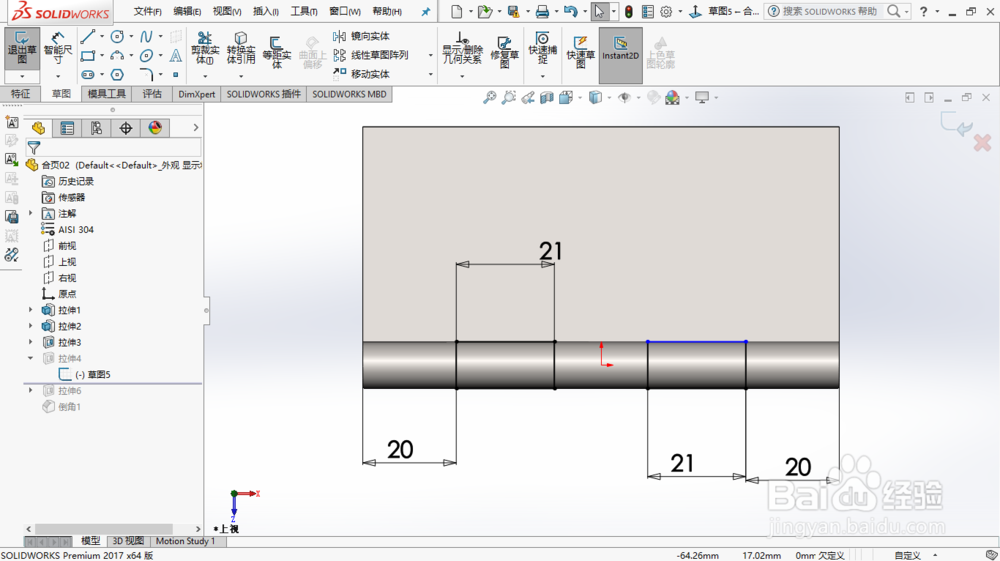

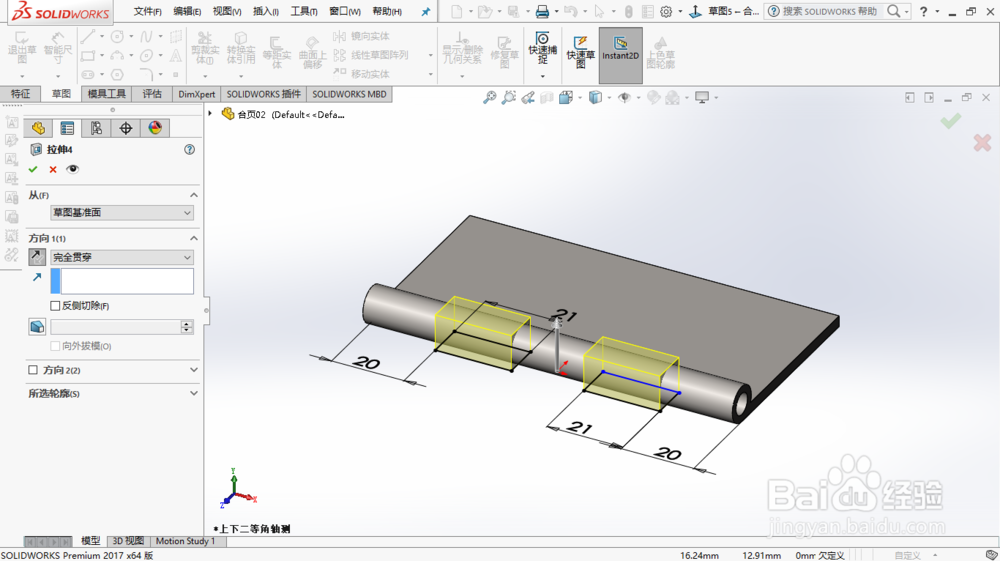

5、选定上视基准面，正视所选基准面，利用直线命令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。

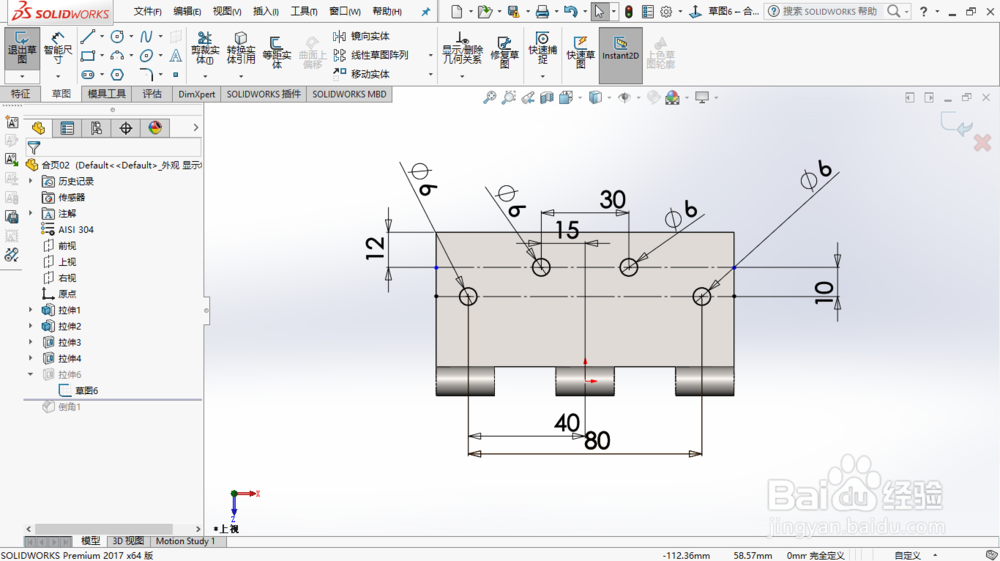

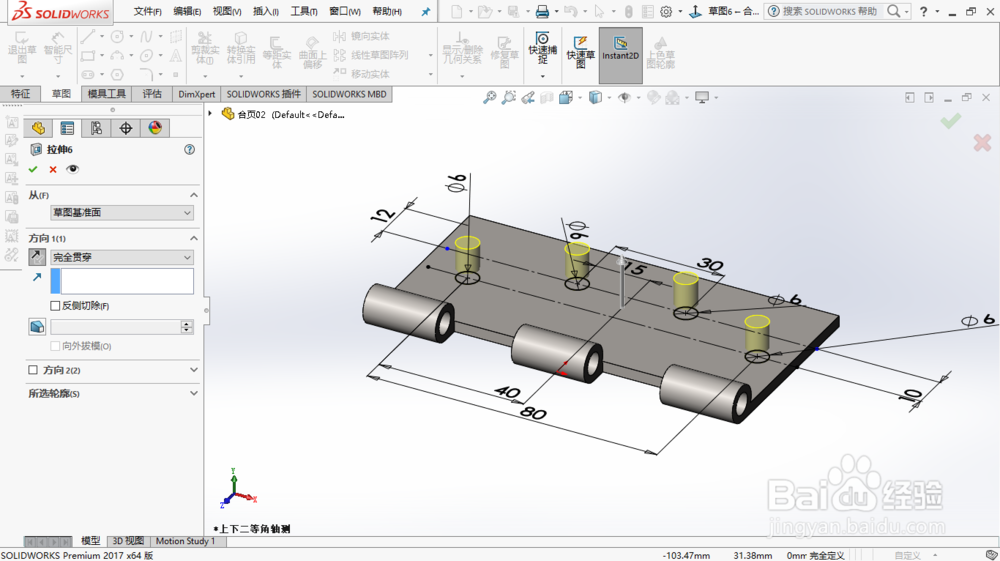

6、选定模型上表面，正视所选基准面，利用圆命距塑令进行绘草图，并设定相关尺寸。采用拉伸切除特征命令，点击确定。

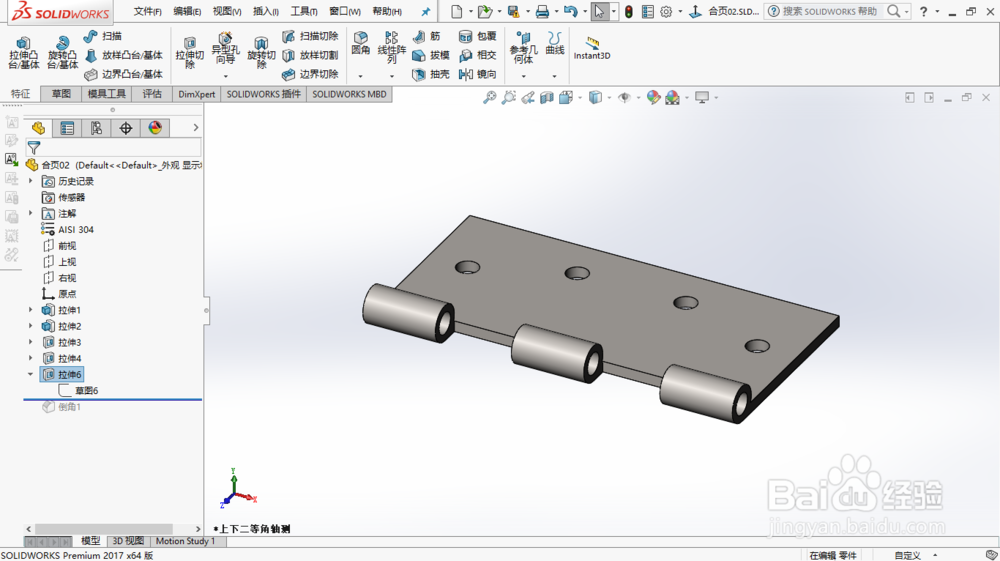

7、采用倒角特征命令，点击确定。

8、最后一个合页就画好了。
