cadence16.6 学习058-过电阻xnet设置等长

1、第一步，打开PCB editor设计软件；

2、第二步，首先创建电阻模型，单击signal model 图标；

3、第三步，在弹出signal model assignment 窗口中，选择某个电阻；

4、第四步，点击要布线的电阻，所有类似属性的电阻都会呈高亮状态；

5、第五步，单击Create Model--OK，后面弹出的两个窗口中，选择OK；

6、第六步，接下来会在原来的signal model assignment窗口中，自动生成模型；

7、第七步，在约束管理器中进行设置。

打开约束管理器，选择相对延迟，我们可以看到刚才设置的xnet，我们在网络上右键创建pin pair，选择2个端点，单击OK；

,然后按住ctrl键，选择这些pin pair,右键创建match group；

8、第八步，然后设置约束值和目标网络；

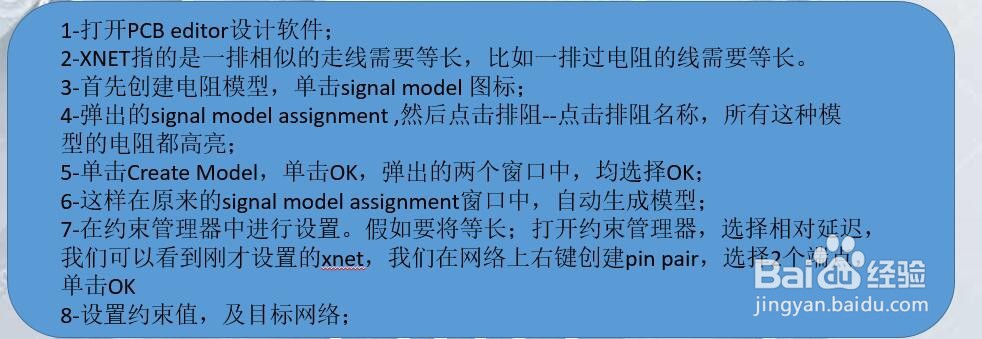

1、打开PCB editor设计软件；

2-首先创建电阻模型，单击signal model 图标；

3-在弹出signal model assignment 窗口中，选择某个电阻；

4-然后点击排阻，所有这种模型的电阻都高亮；

5-单击Create Model，单击OK，弹出的两个窗口中，均选择OK；

6-这样在原来的signal model assignment窗口中，自动生成模型；

7-在约束管理器中进行设置；打开约束管理器，选择相对延迟，我们可以看到刚才设置的xnet，我们在网络上右键创建pin pair，选择2个端点，单击OK

8-设置约束值，及目标网络；
