BL-MP01/02 拨号设置——手机设置

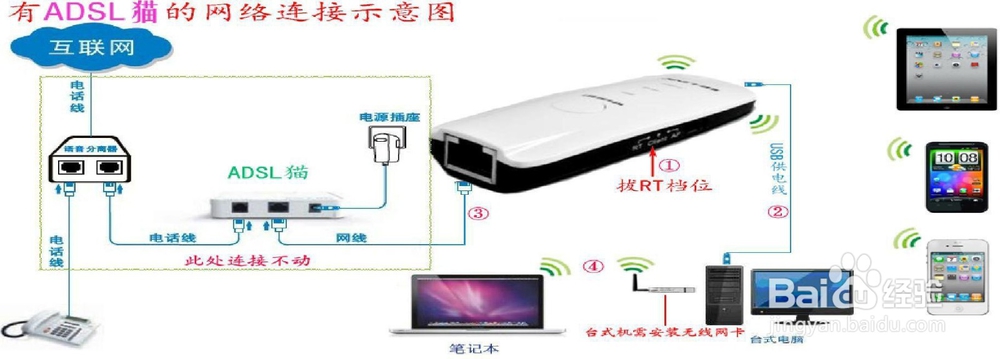

1、一、线路的连接。我们常见的几种拨号网络连接情况如下：①：有“ADSL猫”的宽带网络。比如直接从电信、联通等运营商所接电话线入户网络，配有“猫”。如下图：

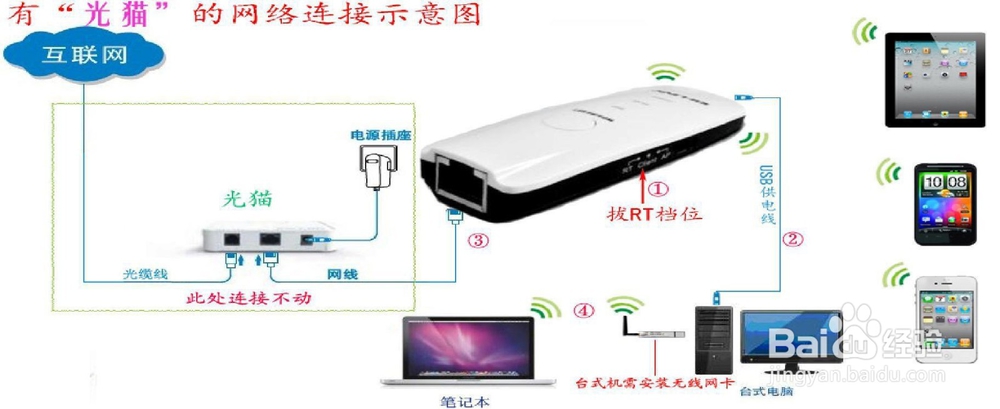

2、②：有“光猫”的光缆入户光纤网络。用如下图：

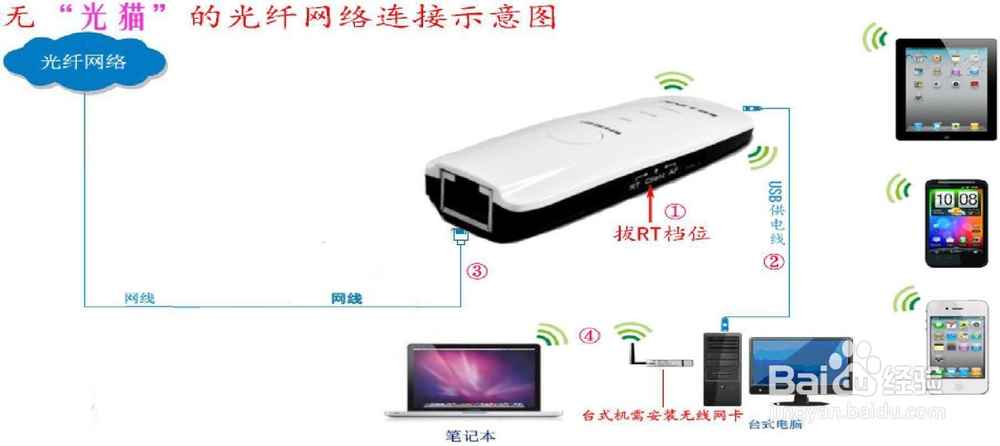

3、③：无“光猫”的网线入户光纤网络。如下图：

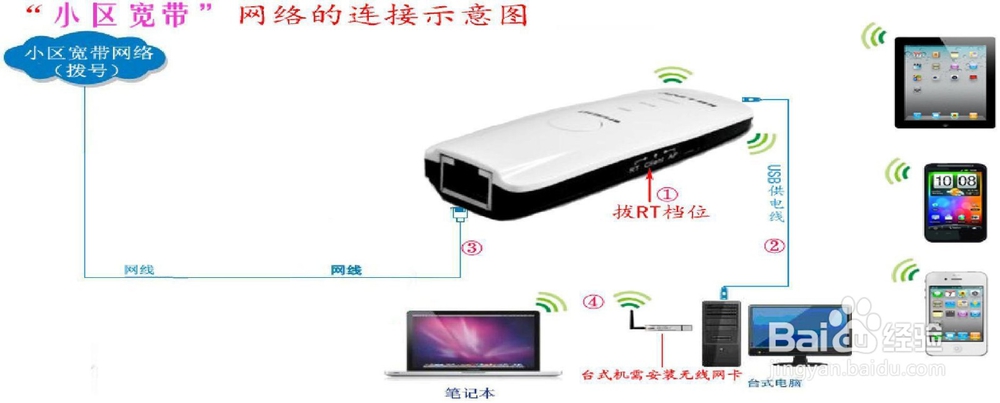

4、④：“小区宽带拨号”的网线入户网络。如下图：

注：从上述四种方案，虽接入网络（入户网络）不同，但都有个共同特性：那就是都需要点“宽带连接”，电脑才能上网。

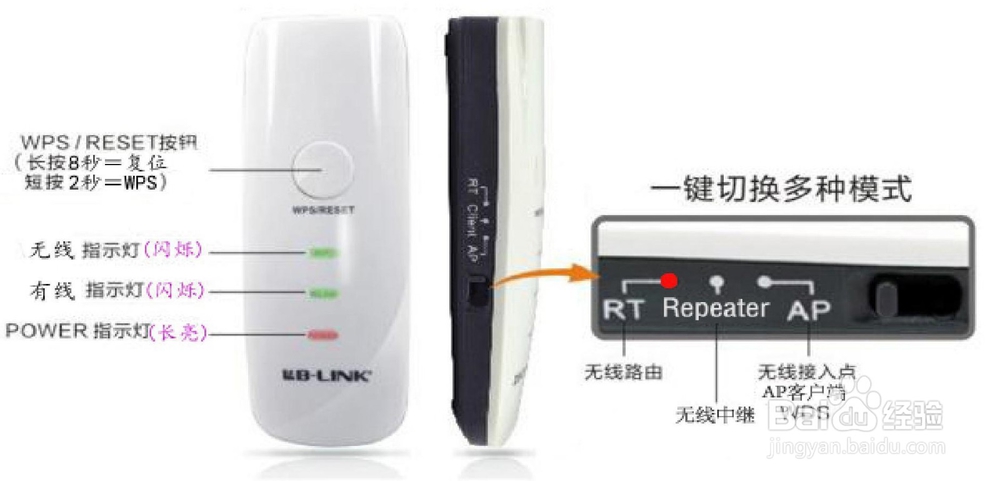

接入电源到MP01后，路由器上WIFI指示灯是否有闪烁（大约1秒闪烁一次）。当网线接入网口后，路由器上WLAN指示是否有亮或闪烁，若不亮，则表示为线路不通，请重新接入网线或更换网线或重作水晶头。指示灯状态及模式选择说明如下图：

5、二、无线连接。

手机无线连接到MP01/02上。（包含安卓系统手机、苹果系统手机的配置，详细如下）

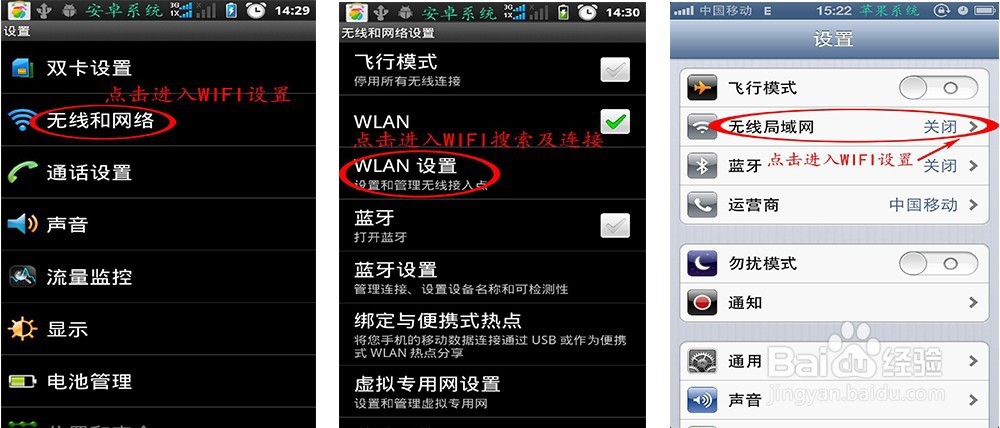

①、从手机菜单项的“设置”项，开启手机中的无线WIFI设置项，进入无线搜索列表中。如下图：

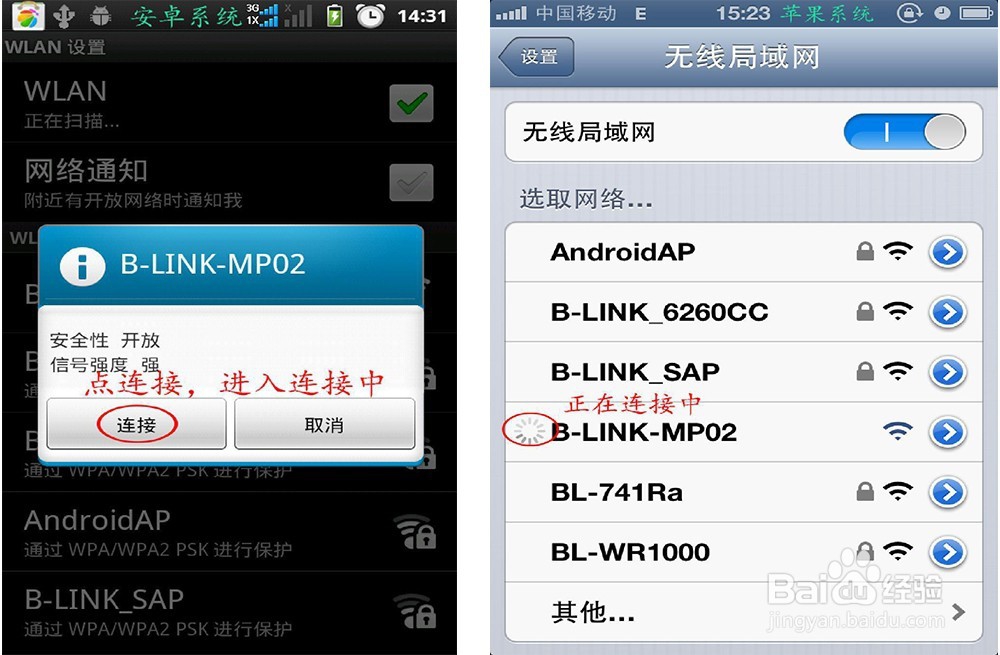

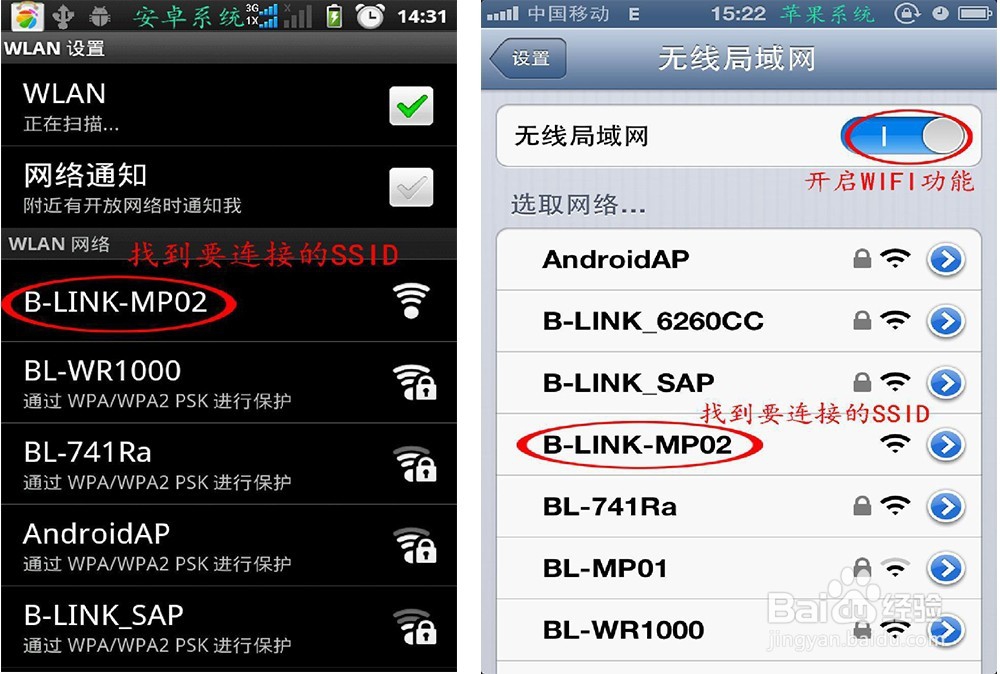

②、找到要连接的SSID（比如本例当中的B-LINK-MP02），并连接它。如下图：

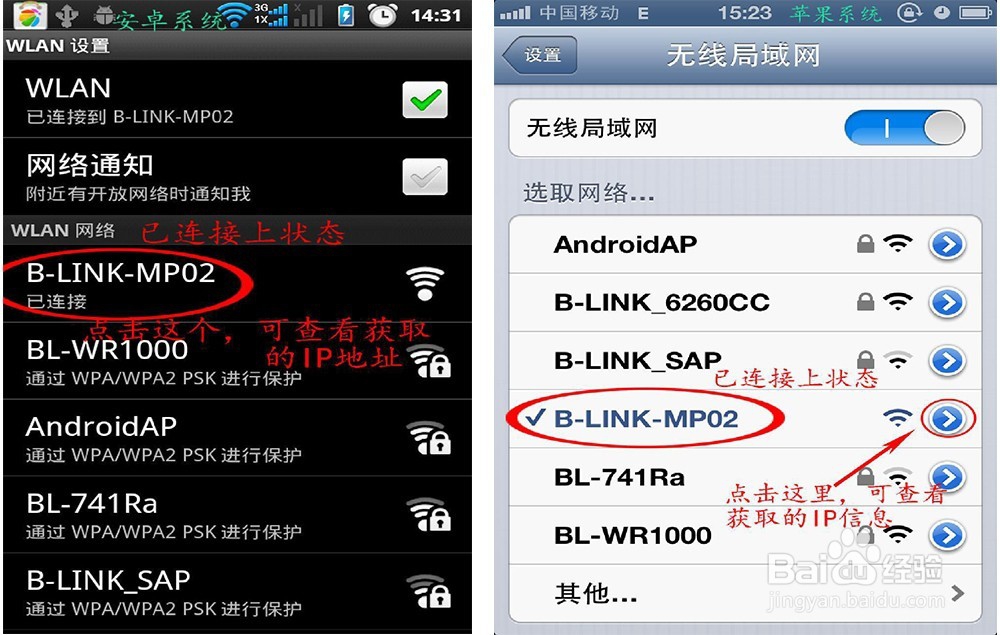

③、连接成功后的状态，如下图所示：

6、三、查看手机连接后，获取的IP地址是否正确。（包含安卓系统手机、苹果系统手机，详细如下）

   （只要当正确获取到MP01/02的192.168.16.X的IP地址后，才能作第四步的操作）

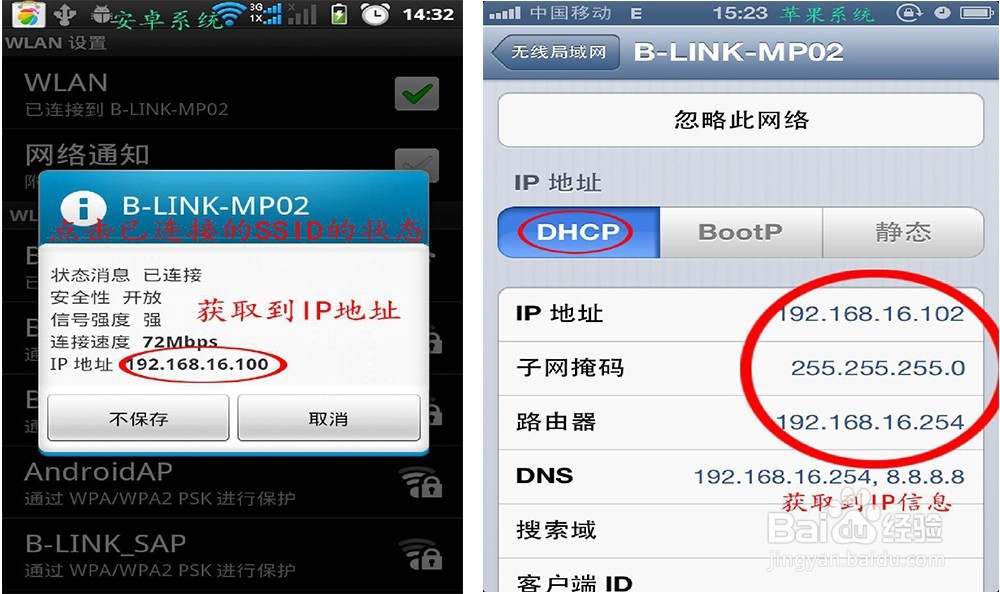

安卓系统：点击已连接上的SSID（本例中的MP02），就会出现如下图IP地址信息；

苹果系统：点击最右边“>”这个标志，可查看到IP信息。

7、四、登录路由器WEB页面。

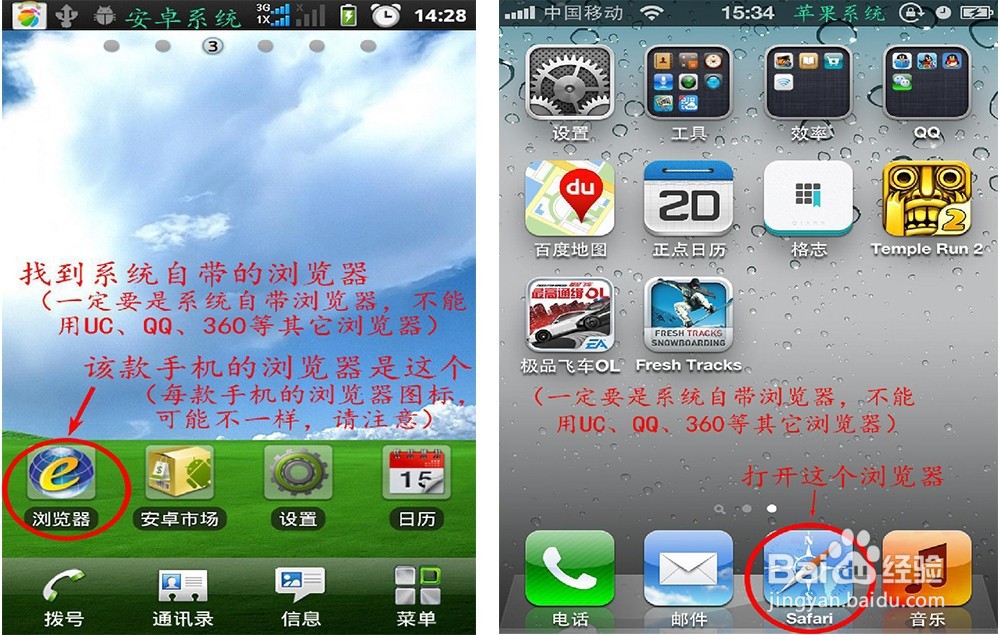

①、找到手机系统自带的浏览器，（这里一定要找到系统自带的浏览，像UC、QQ、360、百度等浏览器，很多是登录不进WEB管理页面里），如下图所示：

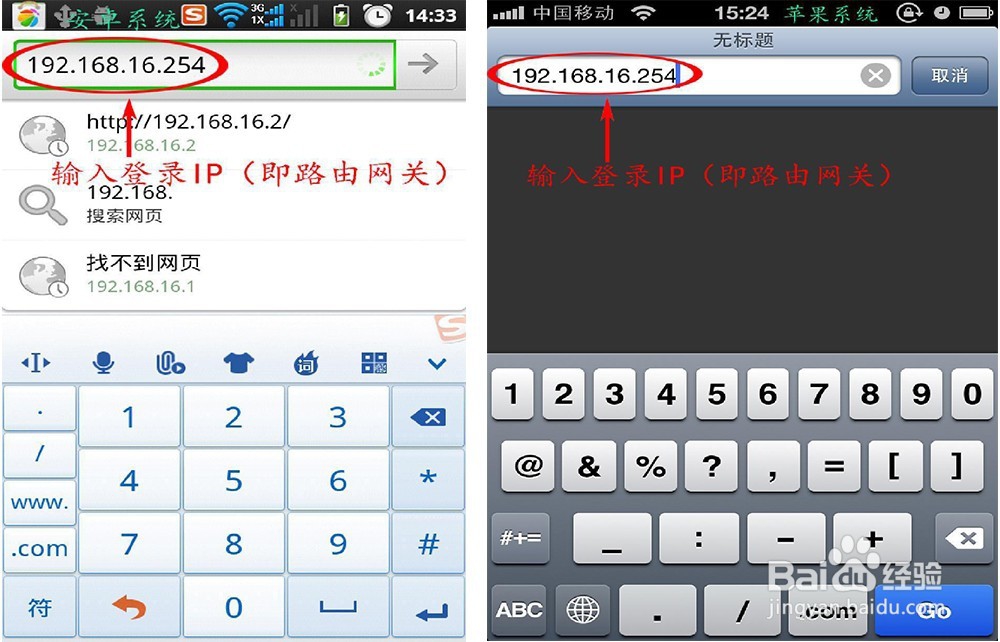

②、打开系统自带浏览器，输入登录IP（也就是路由器的网关，默认网关是192.168.16.254），如下图所示：

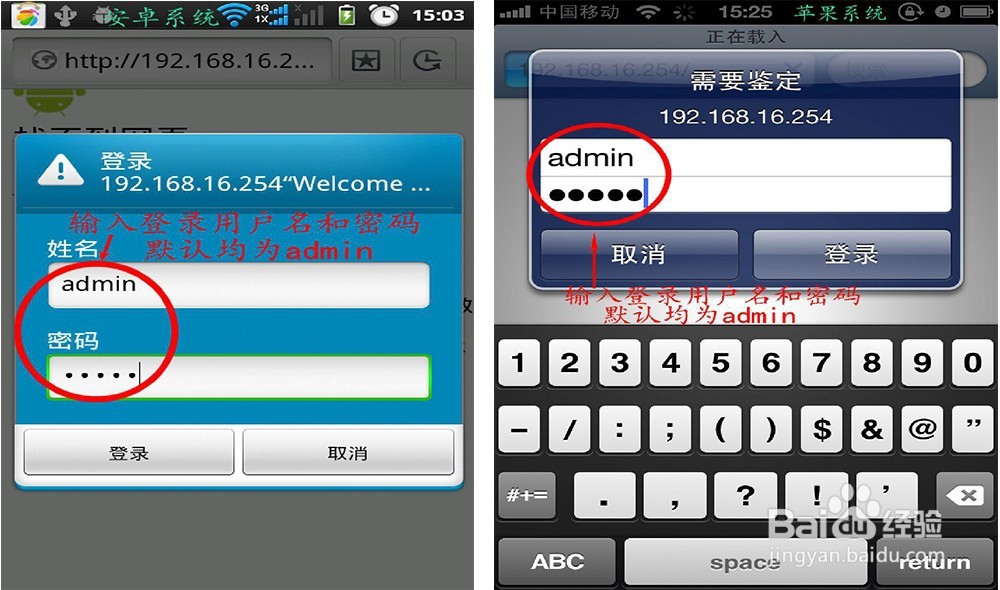

③、输入登录用户名和密码，默认均为“admin”，小写字母。如下图所示：

8、五、设置路由器。

（手机登录到路由器的WEB页面后，与电脑登录是完全一样；因手机屏幕有限，截图比较小，不便于说明。以下是电脑截图，便于您操作）

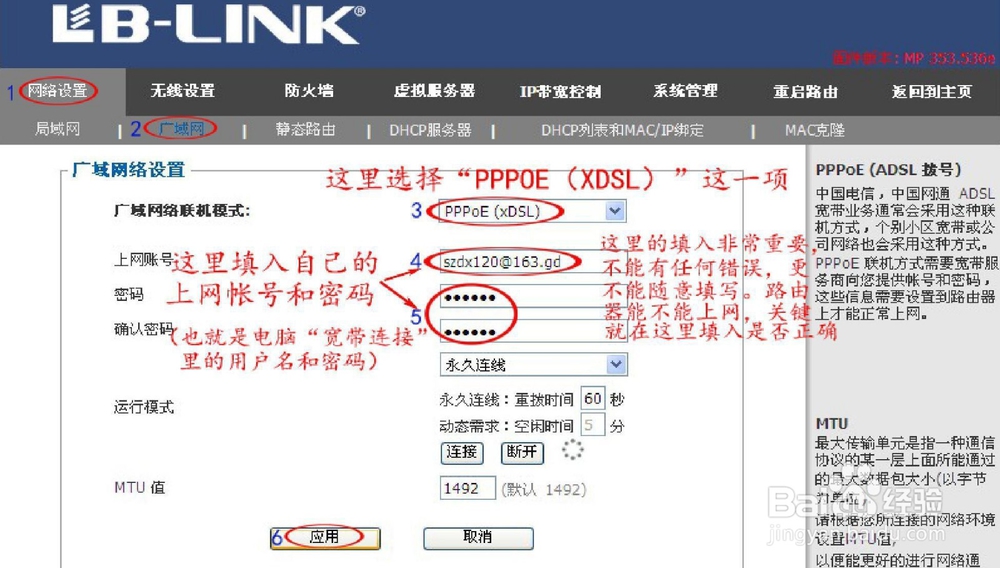

找到“网络设置”－“广域网”，在广域网模式中选择“ADSL虚拟拨号（PPPOE）”这项，在下面填入自己宽带上网帐号和密码（也就是原电脑上网时“宽带连接”里的用户名和密码），此处一定要填入正确，否则，路由器不可能拨上号。如下图：

小提示：路由器中的“ADLS虚拟拨号”或“PPPOE”就相当于电脑中的“宽带连接”，这几个是一个意思，即路由器的“PPPOE”＝电脑中的“宽带连接”，不同的是，电脑“宽带连接”需要手动去点，而路由器中的这个，是通上电（在线路接入正确的情况）自动连接上。

9、六、无线密码的设置。

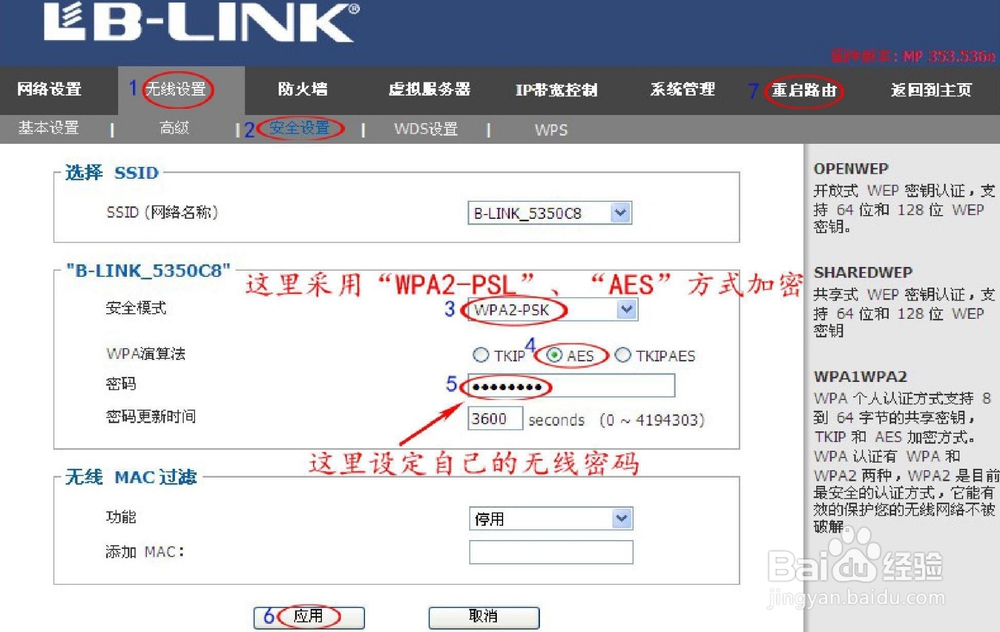

找到“无线设置”－“安全设置”，安全模式选“WPA2-PSK”，WPA算法选“AES”，密码在8-15位之间（密码太长，在无线连接时容易出错），设置好后，点“重启路由”让路由器生效。如下图：

（注：当点“重启路由”后，表示当前路由器正在重启生效中，无线必定会断开，只需等待1分钟后，无线重新搜索，并输入设定的无线密码，再次连接）

更改无线网络名称：

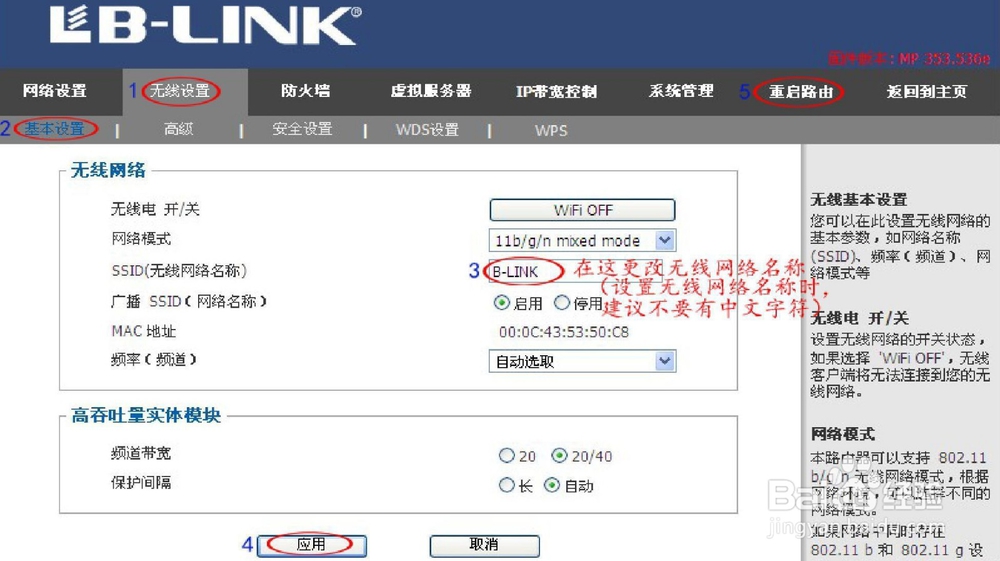

找到【无线设置】－【基本设置】，在 SSID 一栏中，更改自己的无线密码，但不要出现中文字符。如下图所示：

10、七、检验是否成功拨上号。

重新无线连接后，再次登录进入192.168.16.254管理页面里，找到“系统管理”－“状态”，看“Internet配置”中，是否获得了广域网IP信息。如下图：

注：此处获得的广域网IP信息是动态的，只要有获得IP信息即可，不用管是多少。若未获得广域网IP信息，请核对PPPOE中填入的上网帐号和密码的正确性。
