4.3二维基本图元-圆环命令

1、

举例要创建一个外径为100，内径为50的圆环；

启动命令方式：点击菜单栏中的“绘图”按扭→“圆环”（见下图）

2、操作过程：启动命令后要求指定圆环的内径（见下图）

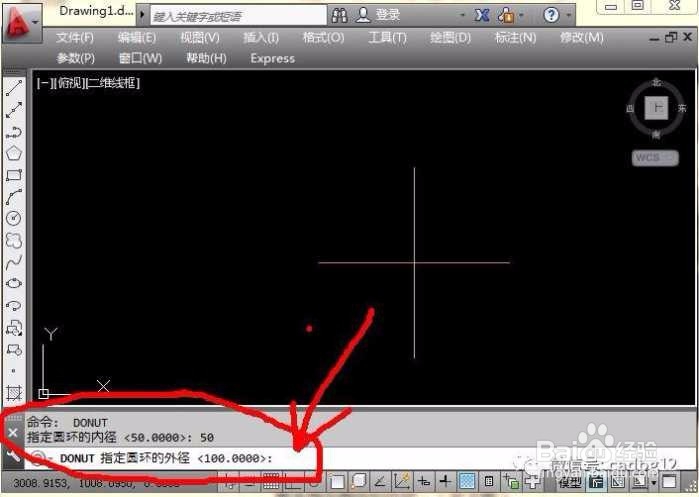

3、这里输入“50”后，回车确认；（见下图）

1、要求指定圆环的外径；（见下图）

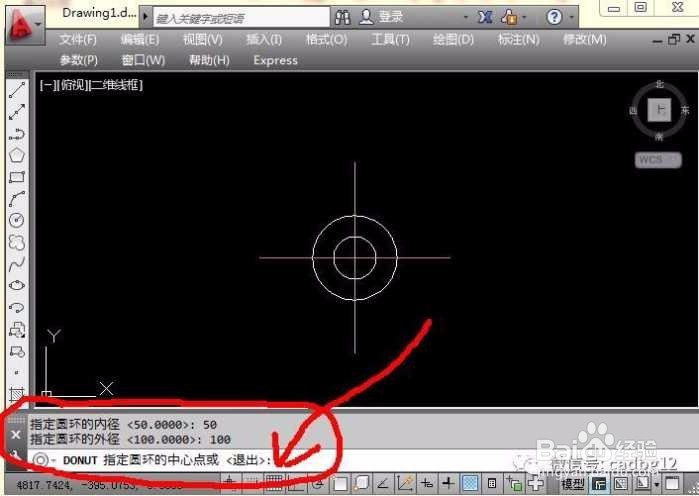

2、这里输入“100”后，回车确认；（见下图）

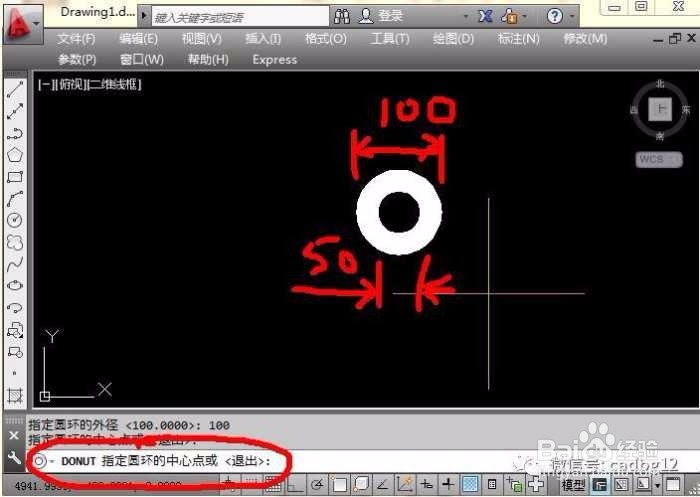

3、此时在十字光标处，圆环已经创建出来了，命令提示行提示定位中心点的位置，因为这里只做演示用，所以直接在绘图区点击即可完成创建；（见下图）

1、如果不结束命令的话，命令提示行会一直提示定位中心点的位置，可连续创建相同的圆环！这里我们按任意方式结束命令即可！

这里跟大家说明下注意一些细节，在上述过程中

指定圆环内径时，数值要求为大于或等于零的数；

指定圆环外径时，数值要求为大于零的数；

。

2、然后给大家补充一点新的知识，在这里向大家引入“参数”的概念。“参数”可以改变创建图形的显示方式和创建结果属性，还可以修改软件系统的设置。CAD里有很多参数可以辅助我们绘图。在以后的课程中会陆续向大家介绍相关的参数及应用。

。

3、这里给大家介绍第一个参数"FILL"

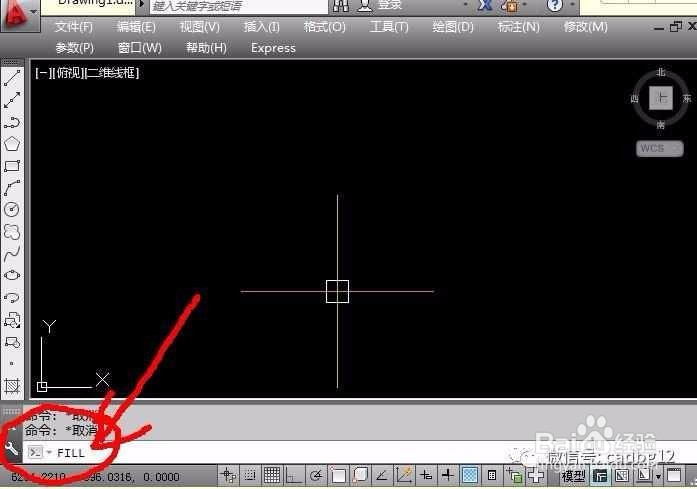

直接在命令提示行里输入"FILL"；（见下图）

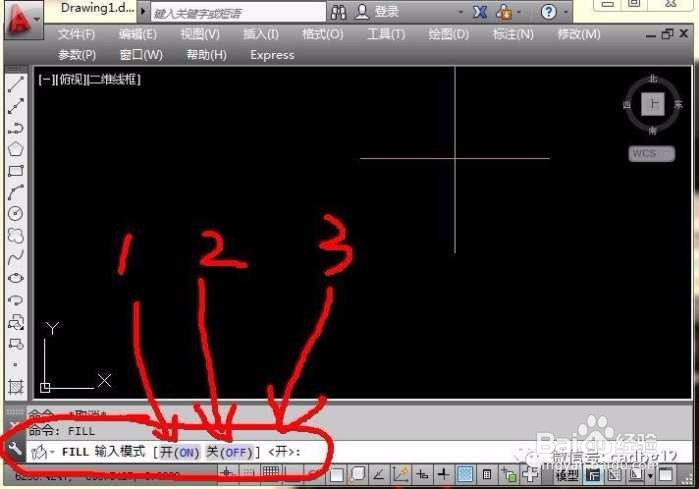

1、回车确认后会出现两个选项；（见下图）

2、首先讲一下第三个为“<开>”这个位置代表了当前参数的模式状态；

第一个为“开（ON)”就是开启显示外径与内径中间的填充色；（如上图创建圆环的效果）

第二个为“关（OFF)”就是关闭显示外径与内径中间的填充色；

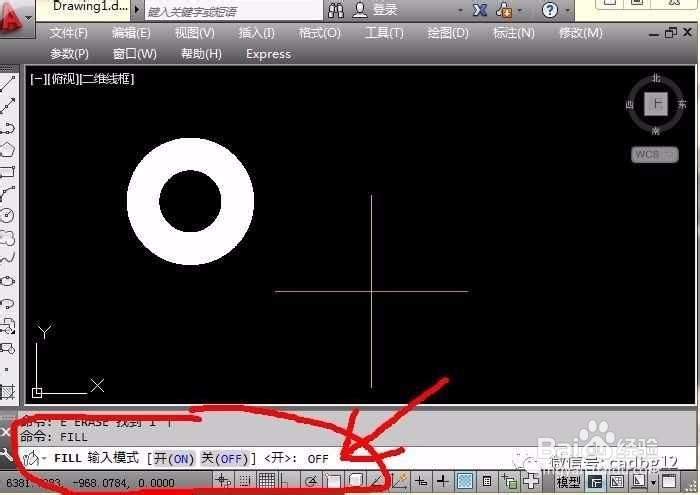

现在我们输入OFF来看看关闭后的效果（见下图）

3、按回车确认；（见下图）

1、可见之前创建的圆环并没有发生改变，但是我们试下再创建一个圆环看看；（见下图）

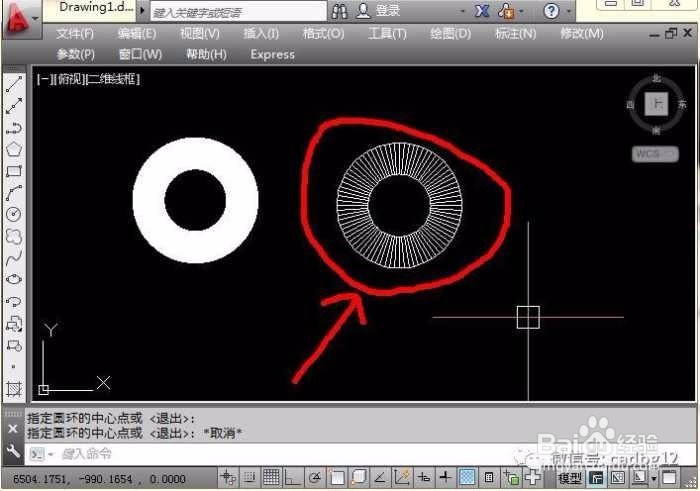

2、由此可以看出，圆环的填充色已经关闭了。（大家看到外径与内径中间的那些线条不是填充色，那个是图形的轮廓线，是不可消除的）

这节课就先到这里，更多精彩，下节课继续！
