建筑工程钢筋算量之基础梁

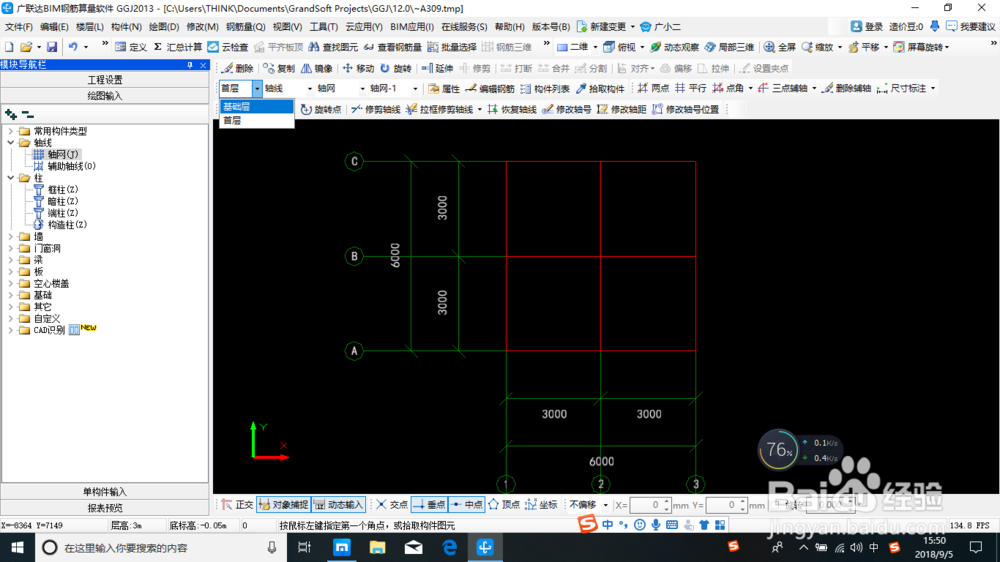

1、打开软件，进入“绘图输入”，选择“基础层”（图1）。

2、选择左侧“导航栏”里面基础构件“基础梁”（图1）

双击“基础梁”进入信息编辑栏（图2）

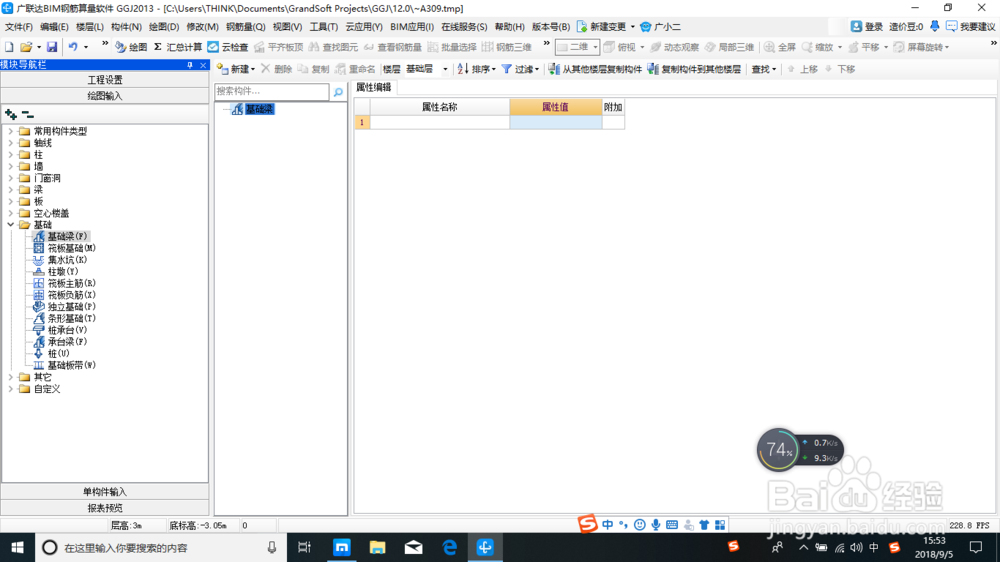

选择“新建基础梁”出来“JZL-1”（图3）

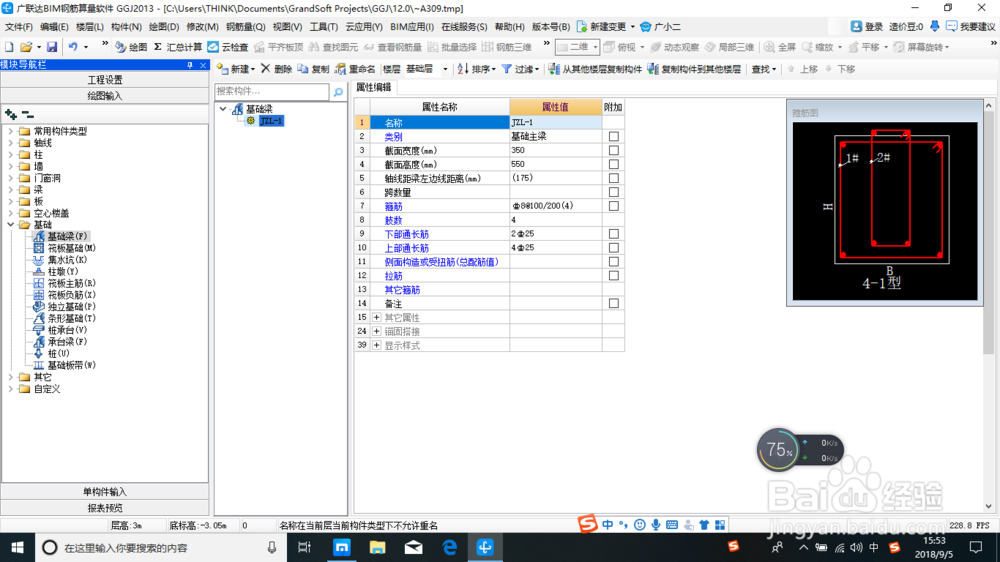

3、“JZL-1”信息编辑栏，依次写入宽度，高度等信息（图1）

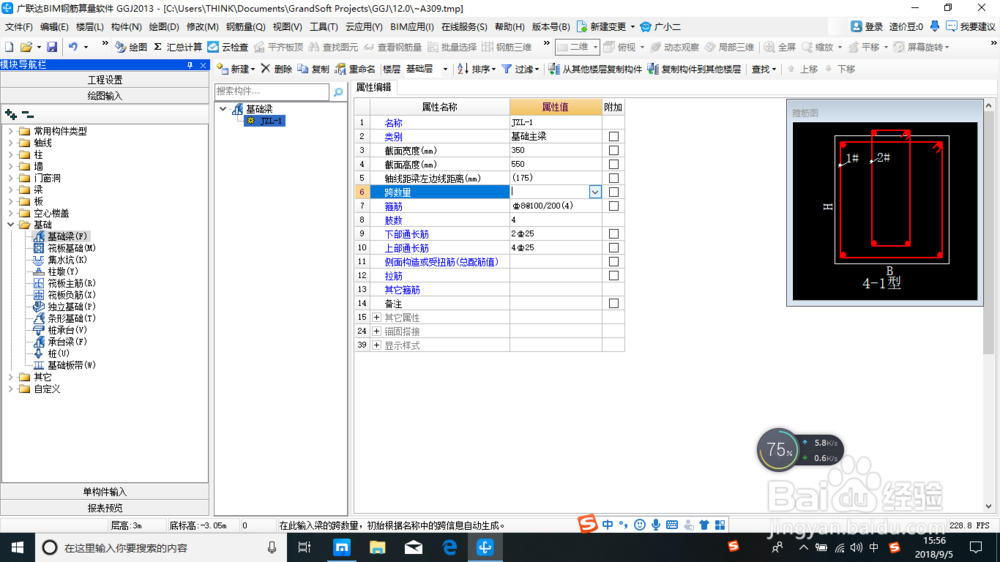

如果图纸上有构造筋或抗扭筋，一定要编进去，构造筋用G表示，抗扭筋用N表示。（图2）

如果箍筋是四肢箍的时候，一定有拉筋了，编制拉筋信息。（图3）

4、构件信息编制完成以后，双击“JZL-1”进入绘图输入界面（图1）

基础梁有“直线”“三点画弧”“矩形”等绘图方法，根据图纸合理选择。

5、“直线”绘图方法

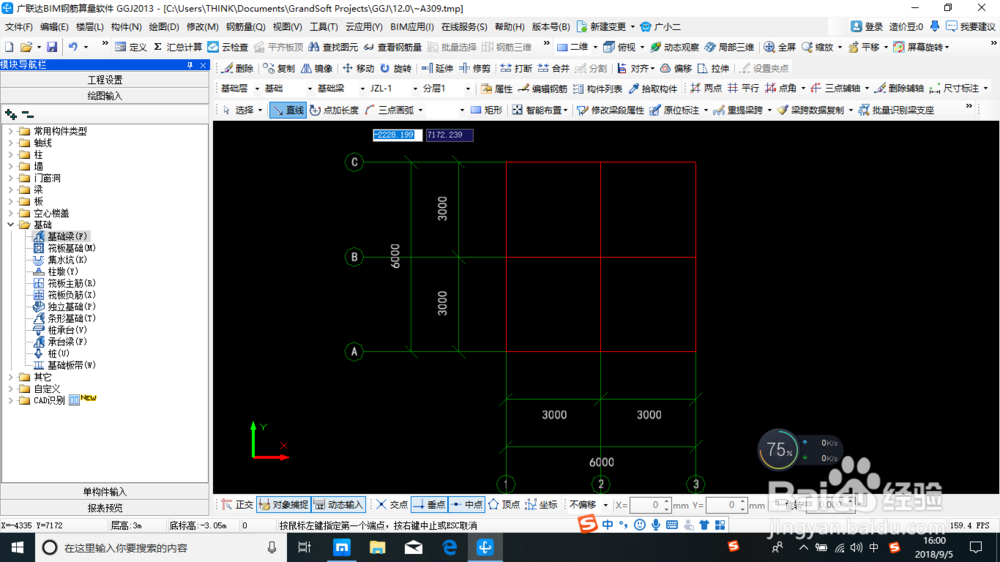

点击“直线”，（图1）

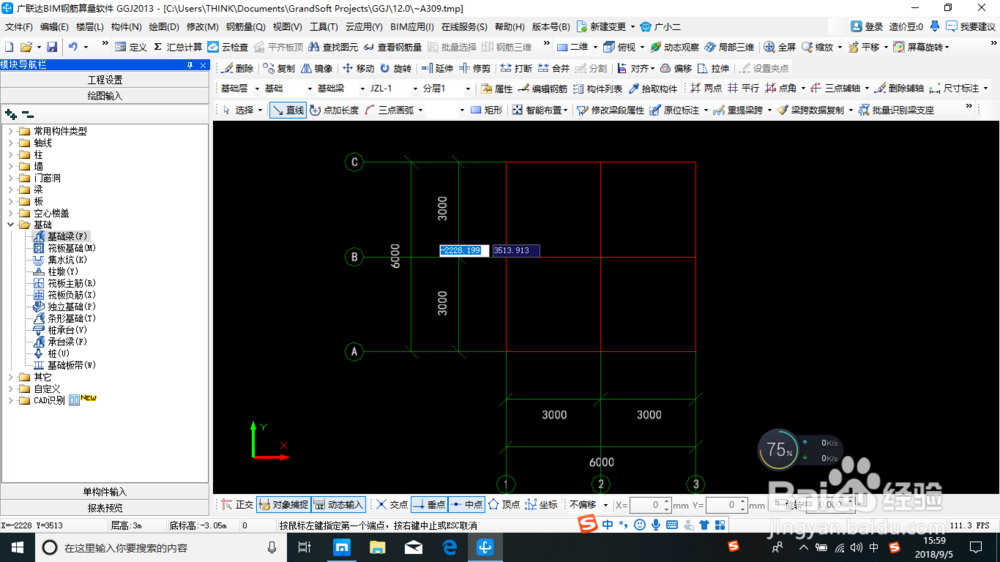

依次在轴网上点击交点即可完成。（图2）

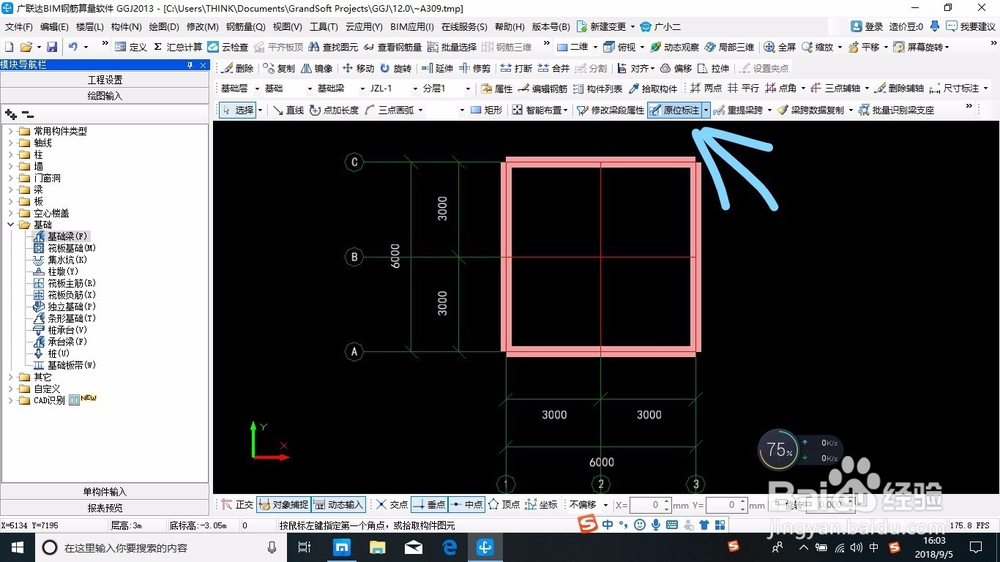

6、绘制完以后，选择“原位标注”（图1）

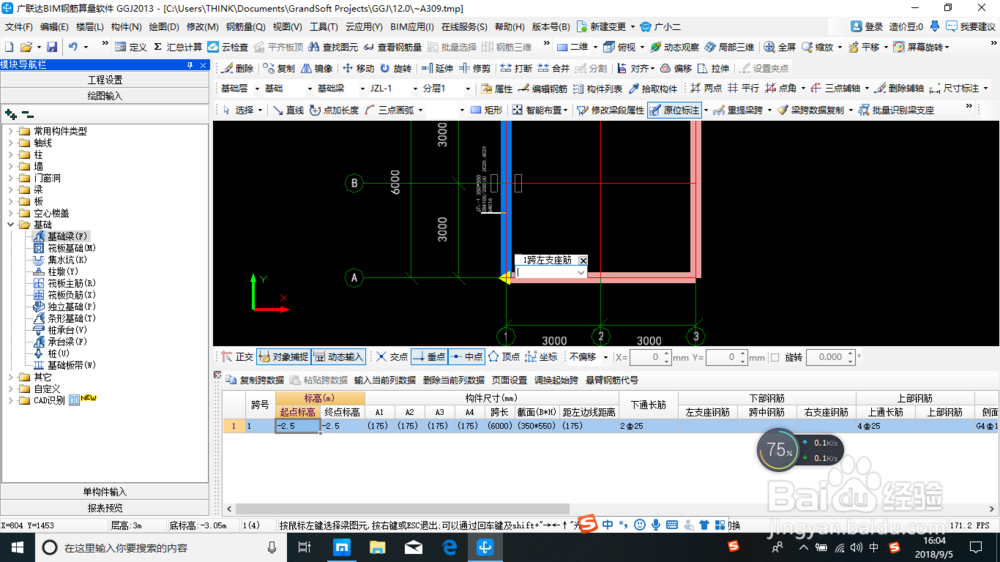

依次点击绘图区域中的梁（图2）原位标注以后的梁变成蓝色了。

直到所有的梁都原位标注完成（图3）
