怎么用CAD中的图层

1、点击“格式”

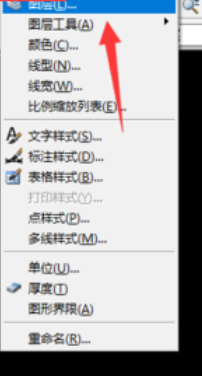

2、选择“图层”。

3、进入图层设置后，依据个人对轮廓图层、中心线层、虚线层等的需求，设置相应图层的名称、颜色、线型、线宽并点击“确定”

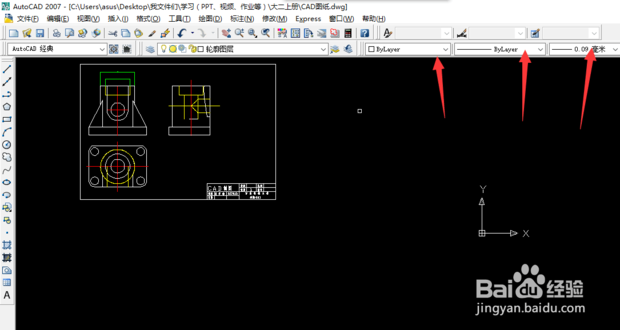

4、回到绘图界面后，需要画哪个图层，则点击“应用的过滤器”进行选择，这时绘制的图形就是该图层对应的名称、颜色、线型、线宽，例如本例中轮廓图层颜色为白色，线型为实线，线宽为0.09毫米，那么绘制出的边框等就是0.09毫米的白色实线。

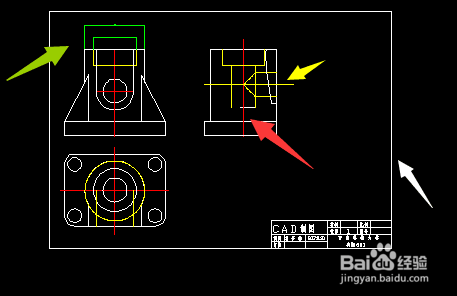

5、图示不同颜色箭头指向的图形分别代表不同图层，也就是在绘制图形界面可以根据对图形的要求直接在“应用的过滤器”中随意更改颜色、线型、线宽。

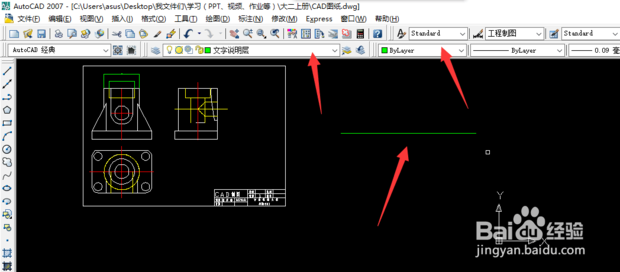

6、最后用本例已经设置好的文字说明层作一个演示，可以看到，绘制出的图形与图层设置相一致。

7、学会了吗试试吧
