直流系统故障测试仪的工作及使用原理

1、 波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。

2、 直流系统故障测试仪由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

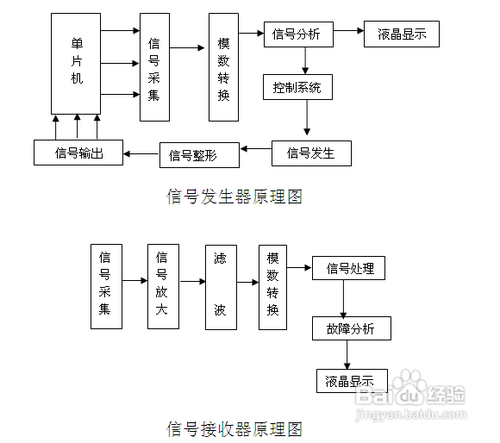

3、直流系统故障测试仪发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：

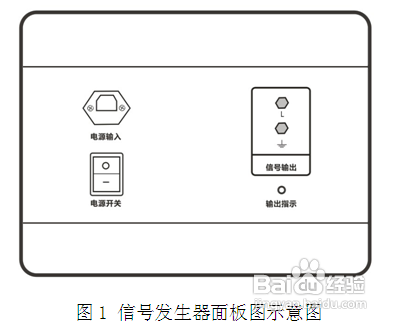

4、直流系统故障测试仪信号发生器（见图1）

【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。

【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。

【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。

【信号输出】：信号输出口。使用时插入输出引线，通过其输出信号。

5、信号发生器的接入：

信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。

根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。
