CAD如何使用参照旋转功能？

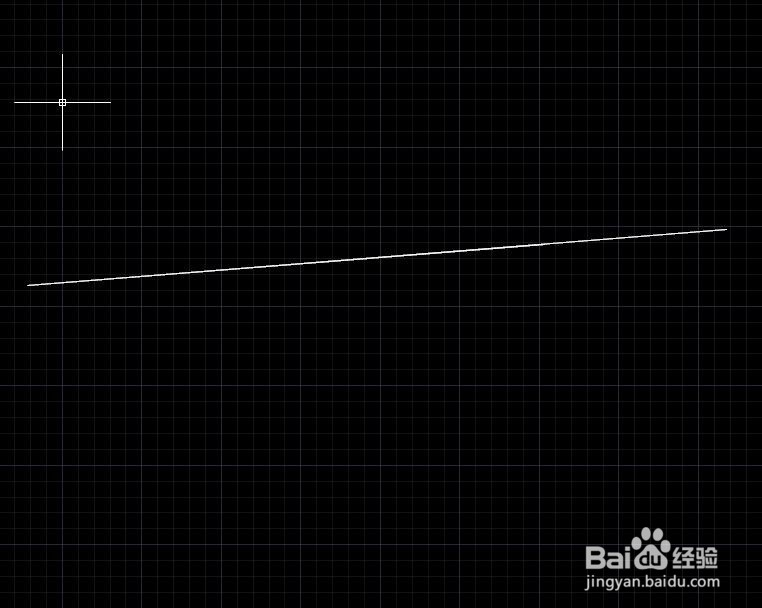

1、比如我先画两条直线，然后通过旋转将他们重合，复杂的图形参照旋转可以参考类似。

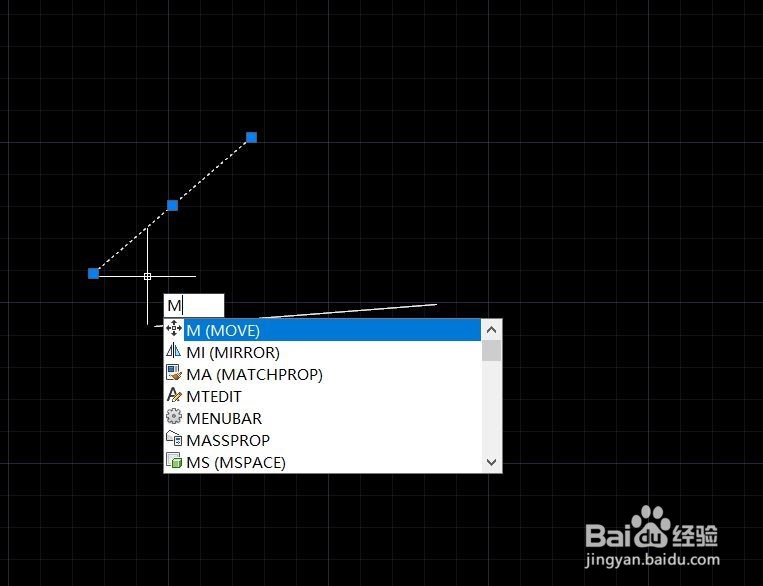

2、首先通过M快捷键（移动命令）将这两条线端点对齐。选中要移动的直线，点击M，然后enter或者空格，鼠标左键选择基准点，然后移动即可。

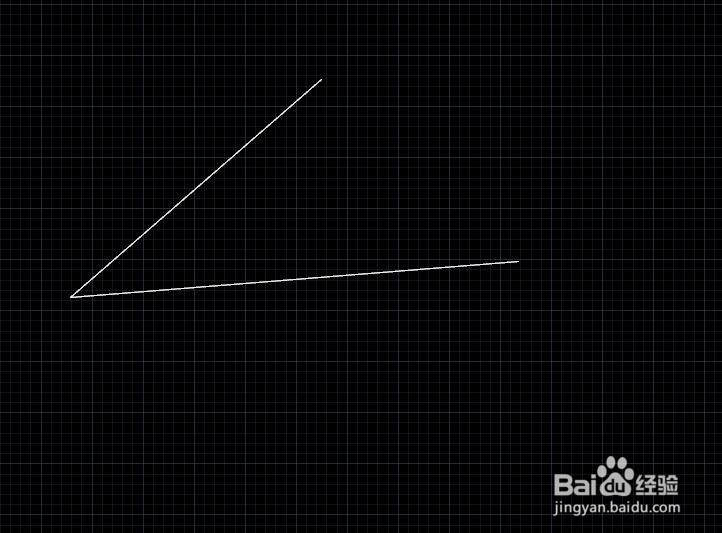

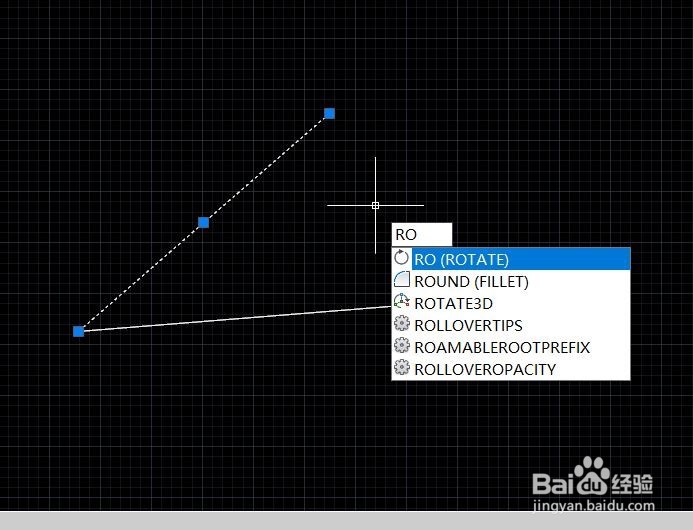

3、移动完成之后如下图。开始旋转，鼠标左键选中要旋转的图形，然后点击旋转快捷命令ro，按enter或空格确定。

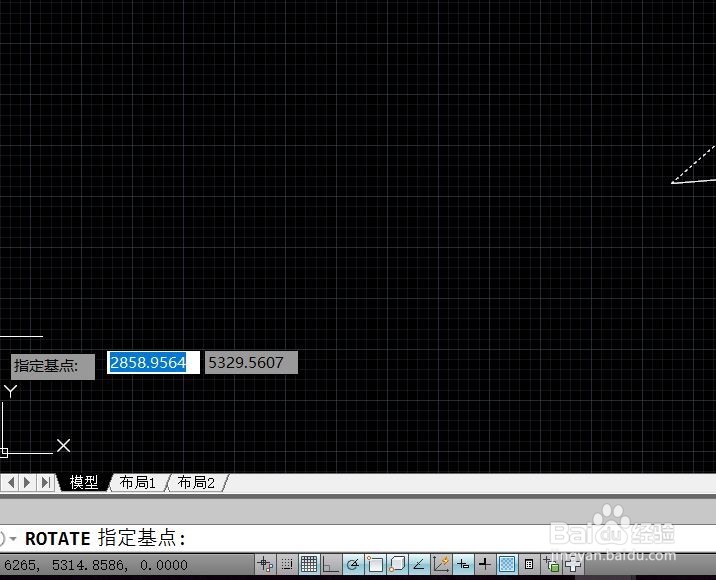

4、命令栏会出现指定基点命令，鼠标左键选择两直线交点为基点即可。

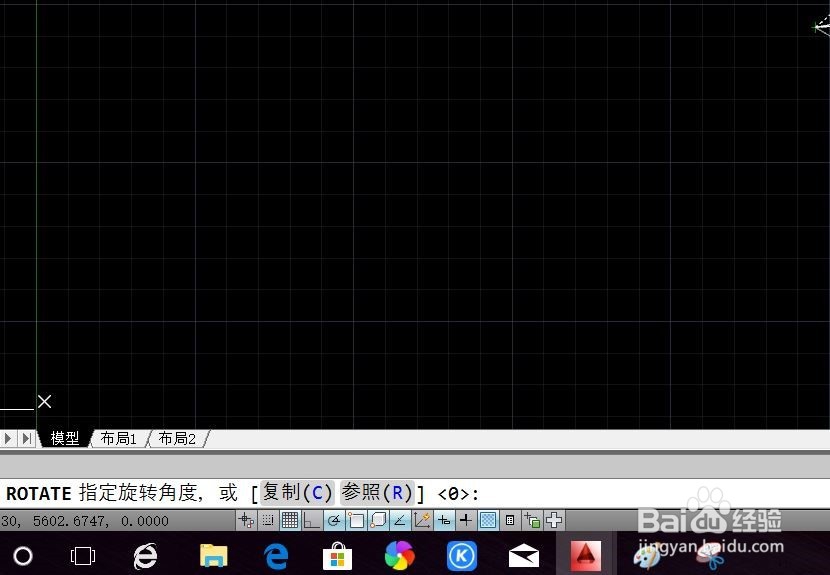

5、然后命令栏会出现指定角度或复制（c）参照（r）命令，输入r，选择参照。

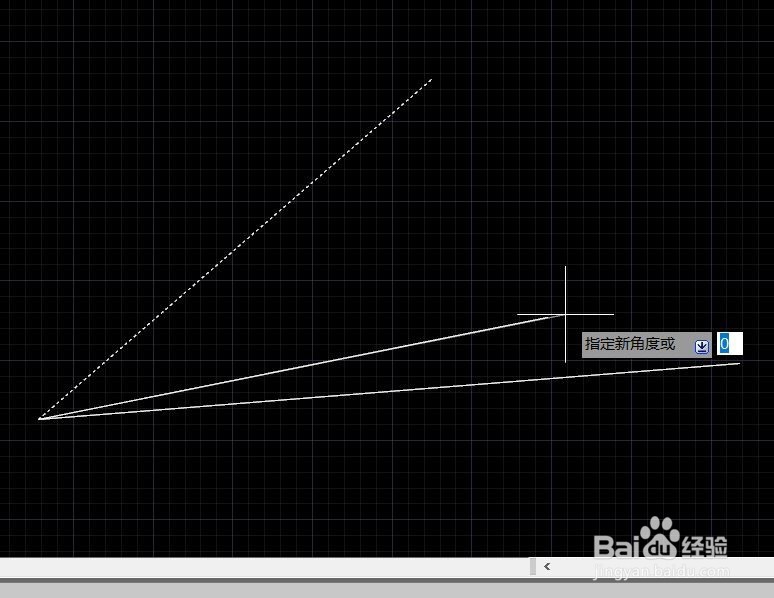

6、然后按命令提示指定参照交，先点击基点，然后点击需要旋转的图形上任意一点，再点击参照旋转的图形上的对应点，即可将需要旋转的图形对应旋转到参照图形上。
