西门子S7 200 通讯的编程步骤 --- 自由口通讯

1、自由口通讯使用 SMB30（口 0）和 SMB130（口 1）来定义通讯口的工作模式。SMB30/SMB130 各位的定义如下：(使用自有口通讯，SM30.0 和 SM30.1（SM130.0 和 SM130.1=0）必须分别为 1 和 0。)

2、 发送指令 （ XMT ）

使用 XMT 发送指令可以把存于缓冲区中的数据，一次发送一个或多个字节的数据，最多为 255 个。发送完最后一个字符后还可以连接到一个发送完中断（端口 0 为 9，端口 1 位 26，见下表）。和 XMT 有关的寄存器：SMB4 的 SM4.5 和 SM4.6。SM4.5=1 时，口0 发送完毕；SM4.6=1 时，口 1 发送完毕。

由以上可以看出，有两种方法可以检测端口 0 或 1 的数据发送

状态：一种是利用中断，一种是利用寄存器 SMB4 的第 5 位（口 0）和第 6 位（口 1）。

说明：

T+0：发送信息的字节个数需要提前定义。

T+1～T+255：要发送的数据字节

3、接收指令 （ RCV ）

使用接收指令（RCV）可以从端口 0 或 1 接收一个或多个字节的数据（最多 255 个），并存于数据缓冲区。接收完最后一个字节后可以连接到一个接收完中断

说明 ：

T+0：接收字符计数，在接收到结束字符时自动清零

T+1：起始字符，在 SMB88（口 0）或 SMB188（口 1）中定义

T+2～T+244：接收到的数据字节

T+255：结束字符，在 SMB89（口 0）或 SMB189（口 1）中定义

说明 ：

1、SMB86/SMB186：接收终止状态信息寄存器，含有接收终止原因的信息；

2、SMB88/SMB188：信息起始位字节（如发送的信息有起始位，将把此寄存

器的内容和接受信息的每一字节相比较来，检测确认后续字节是否是信息。因此，在编程时，需要在通讯初始化时，把信息启动位字节传入 SMB88 或 SMB188）；

3、SMB89/SMB189：信息停止位字节（如发送的信息有停止位，将把此寄存

器的内容和接受信息的每一字节相比较来，检测确认信息是否已传送完毕。因此，

在编程时，需要在通讯初始化时，把信息启动位字节传入 SMB89 或 SMB189）；

4、SMB90/SMB190：信息空闲状态的时间（ms），空闲线时间后接受的第一

个字节是信息的开始；

5、SMB94/SMB194：接受的最大字符数（1～255）。

1、利用  1 SM0.1  初始化通讯参数 。

● 使用 SMB30（口 0）或 SMB130（口 1）选择自由口通讯模式，并选

定自由口通讯的波特率，数据位数和校验方式。

● 定义通讯口接收格式 SMB87（口 0）或 SMB187（口 1）。包括启动

信息接收（第 7 位＝1），是否有起始位（第 6 位），是否有结束位（第

5 位）以及是否检测空闲状态（第 4 位）等。

● 设定起始位（SMB88 或 SMB188）或结束位（SMB89 或 SMB189）、空

闲时间信息（SMB90 或 SMB190）及接收的最大字符数（SMB94 或

SMB194）。

● 如利用中断，连接接收完（事件 23）和发送完（事件 9）中断到

中断程序，并且开中断（ENI）。

● 一般还要利用 SMB34 定义一个定时中断，来定时发送数据（一般

为 50ms，即间隔发送数据的时间）。

2、编写主程序

自由口通讯主程序的任务是把要发送的数据放到送区，并接收数

据到接收区，当然此部分也可以用一个子程序来完成。

3、编写 4 SMB34  的定时中断程序

把要发送的数据传送到发送区，一般包括：发送的字节数，发送

的数据及结束字符，最后再利用 XMT 指令启动发送。

4、编写发送完中断和接收完中断子程序

● 发送完中断子程序的主要任务是发送完后断开 SMB34 定时中断，

并利用 RCV 指令准备接收数据。

● 接收完中断子程序的任务是接收数据完成后重新连接 SMB34 的定

时中断，准备发送数据。

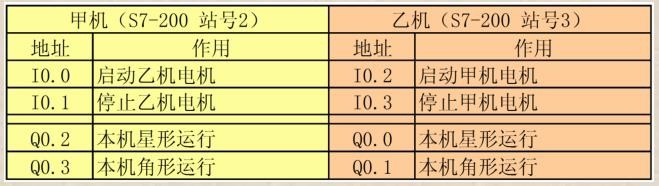

1、本例的主要作用是利用甲机控制乙机的电机星-角起动，乙机控制甲机的电机星-角起动。I/O 分配如下所示：

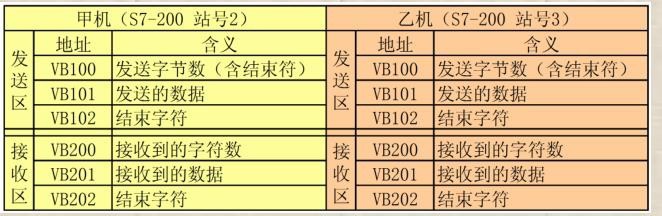

2、发送和接收数据缓冲区的分配如下所示

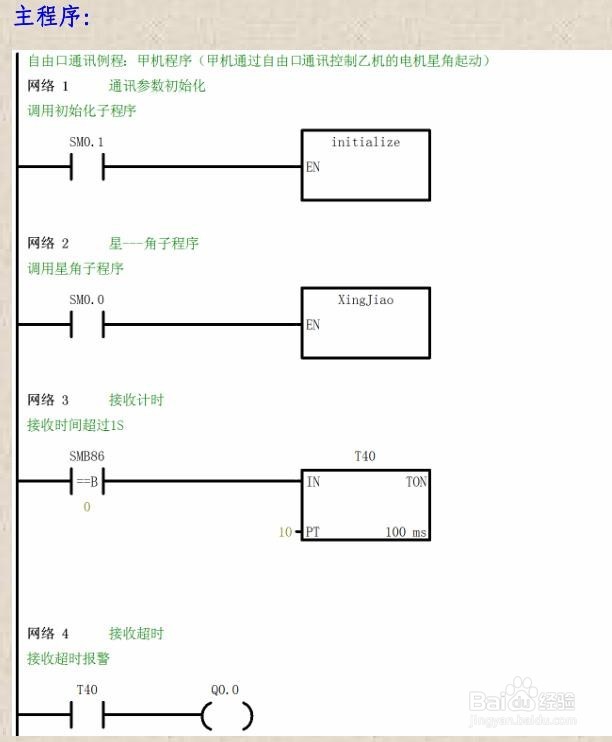

3、主程序

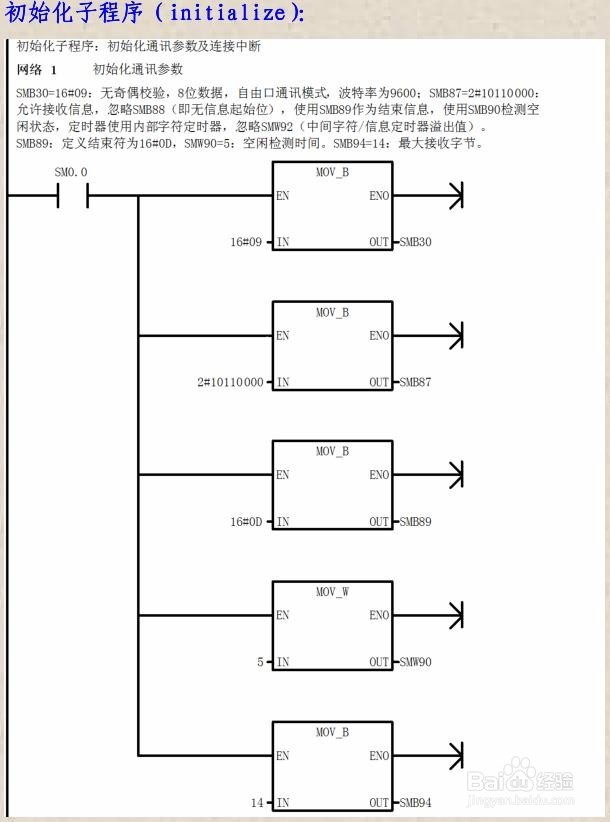

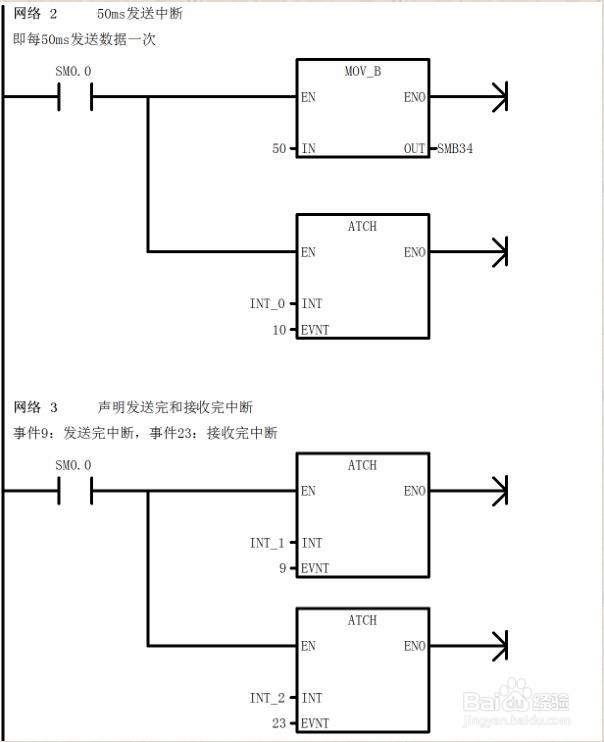

4、初始化子程序

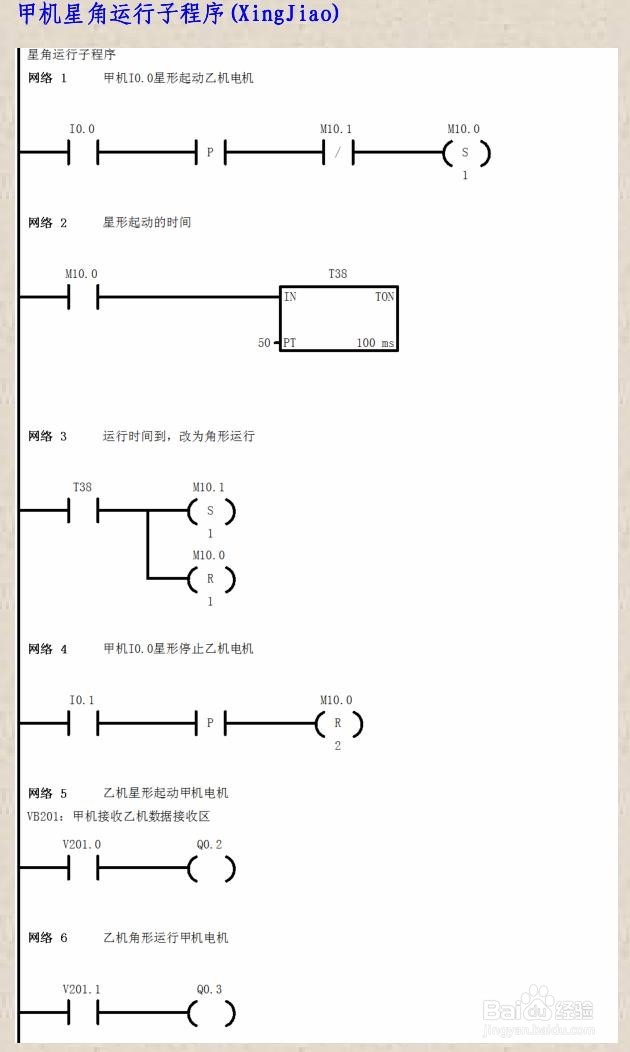

5、甲机星角运行子程序

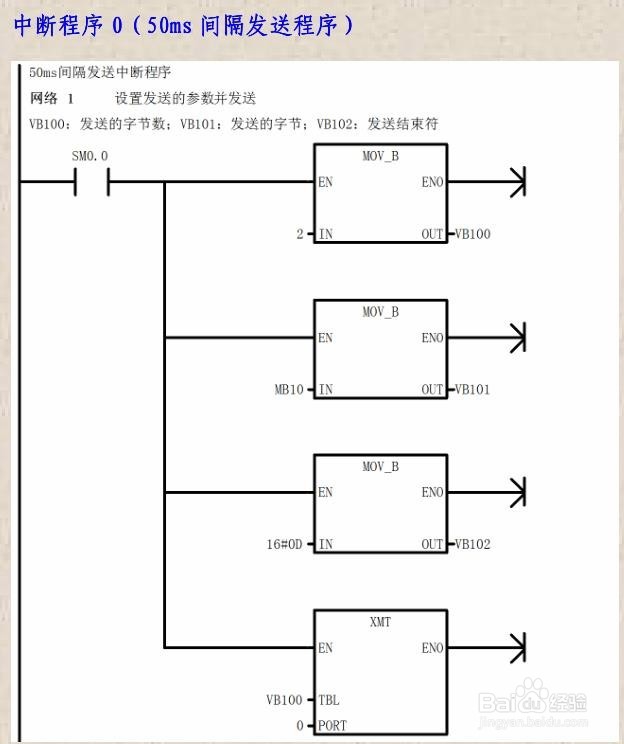

6、中断程序 0

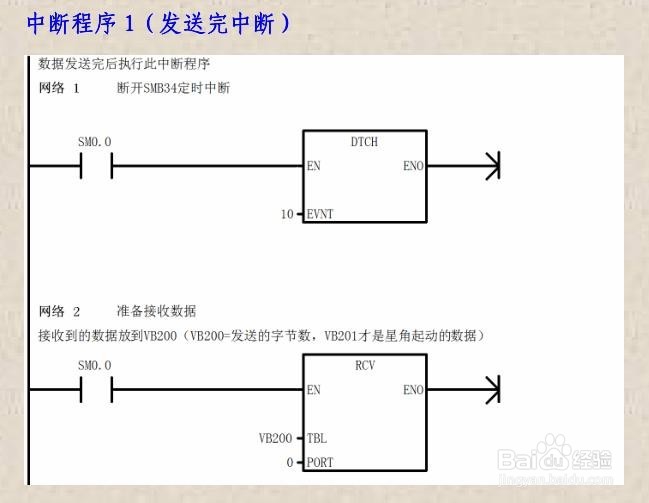

7、中断程序1

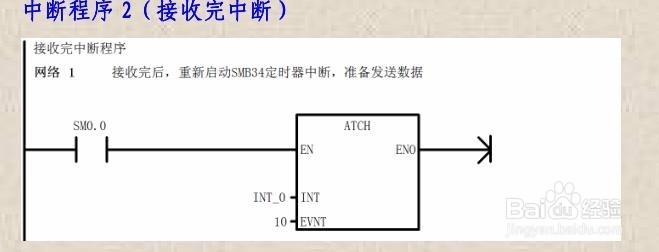

8、中断程序 2
