CAD效果图系列：[2]吊钩
吊钩也是很常见的,例如吊车等都要用到。

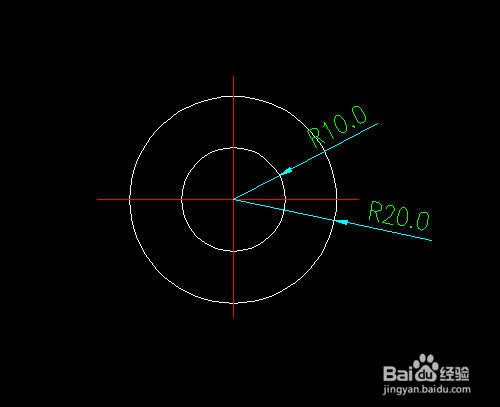

画二个同心圆,圆的半径分别为10mm,20mm,如图所示。
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/84010e2a04e23ea27092a9c92b10bc33ed38c366.jpg)

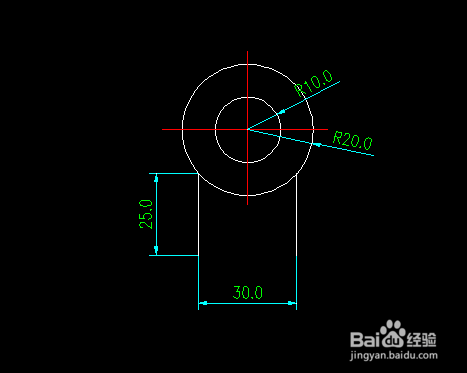

沿着大圆的外面画一组平行线,线长25mm,距离30mm。
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/a151a233ec3834bb493fabec8714c27bd3823d67.jpg)

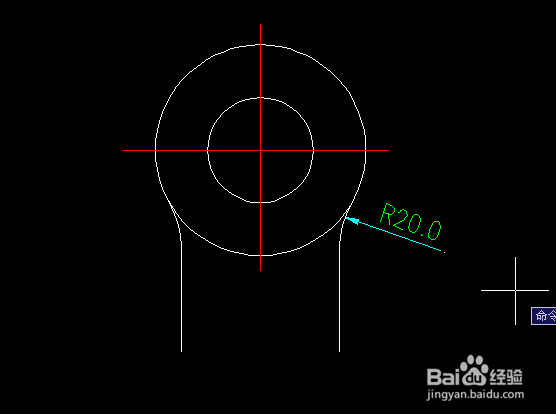

倒圆角:输入快捷方式f,半径r为20mm,倒直线和外圆的角,如图。
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/87c8bf46b7b1eef9266d45cfbfb33c4132ba3267.jpg)
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/efb861bd4c7c34b360913a095841037de0373167.jpg)
画二个半径分别为40mm和60mm的圆弧,与平行线相切。
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/e076d77622bc7dc5abb722ec5e460596b9142967.jpg)

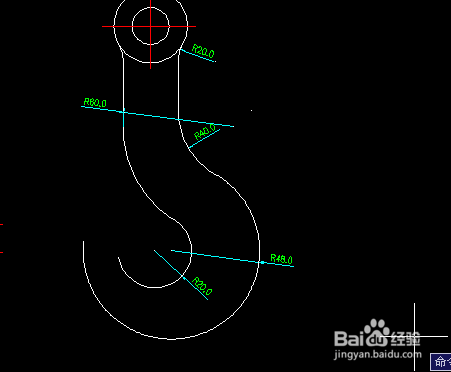

沿着步骤4圆弧的端点,再画二个半径分别为20mm和48mm的圆弧,如图。
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/c99358fe474ec2835c6f325cbe4f50b8b53e1c67.jpg)

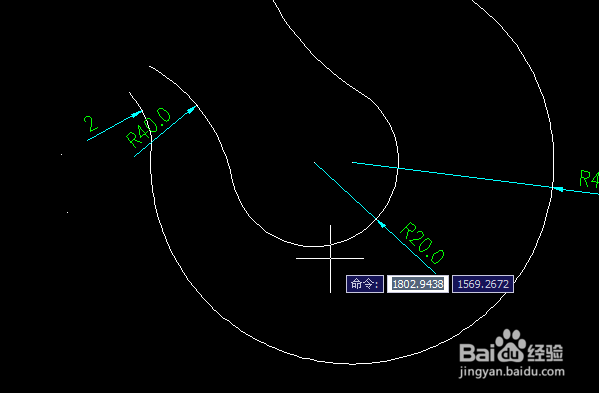

沿着步骤5圆弧的端点,再画二个半径分别为2mm和40mm的圆弧,如图。
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/fb738d9c2cf7dfb2a6c9c79fd01b1edef5dc1367.jpg)

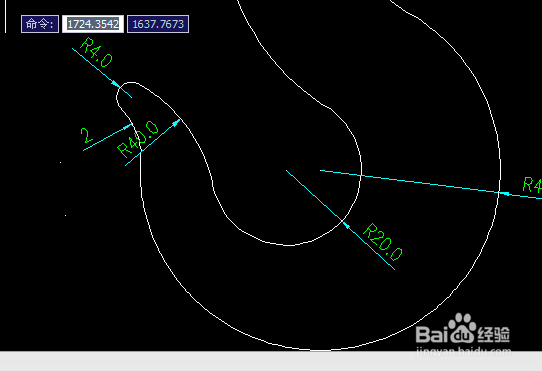

然后画个圆弧,半径为4mm,把步骤6画的二个圆弧连接起来。
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/a1780d1fceecd3d9eaa5fb776799594305010867.jpg)

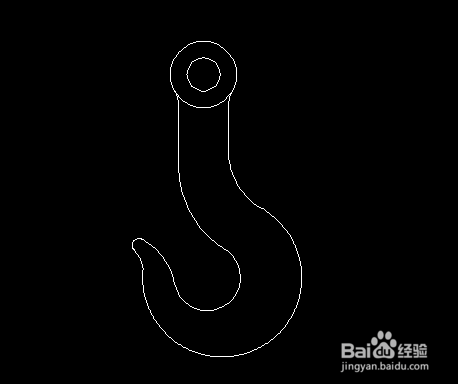

最终的效果图:
![CAD效果图系列：[2]吊钩](https://exp-picture.cdn.bcebos.com/58021a0148fe1e42d7bb0d62c2299a8838130367.jpg)
