CAD效果图系列：[20]机构

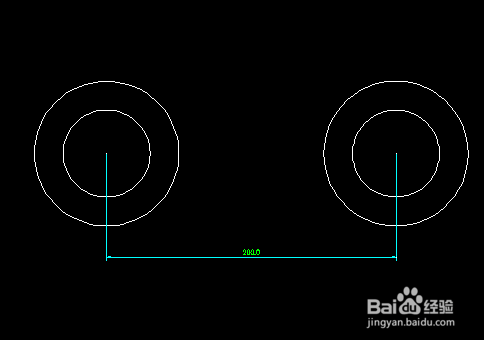

画二个同心圆,半径分别为30mm和50mm。

沿着圆心向右200mm位置为圆心,复制相同的步骤1同心圆,当然也可以用镜像命令。

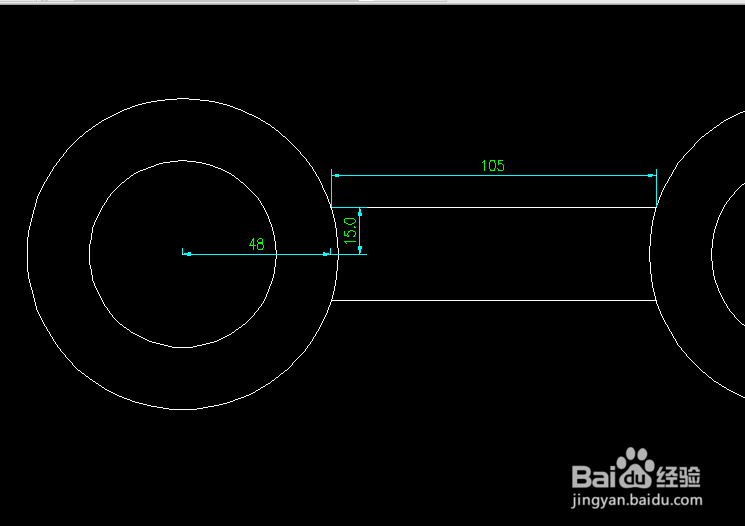

沿着步骤1圆心向右水平48mm,在垂直向上与大圆相交点为起点,水平向右画线,与另一个同心圆的大圆相交,然后镜像产生另外一条直线。

用旋转ro命令,以步骤1圆心为基点,旋转第二组同心圆和步骤3直线为对象,然后依次是复制(c)、60°,进行旋转复制。

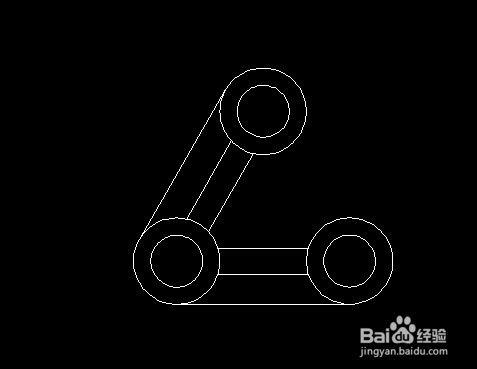

画步骤1同心圆和步骤2同心圆的外切线,最下面的一条,同理画步骤1同心圆和步骤4同心圆的外切线,最上面一条。

如图所示画二条相交线。

然后对步骤6的相交线进行倒圆角,圆角半径为30mm。就得到最后的图形了。
