合理使用UG的拉伸选项创建模型--轴承套

1、  这个模型只要一个截面线就可以完成了，但因拉伸的方式会有不同 ，所以不能直接在位伸中创建截面线。

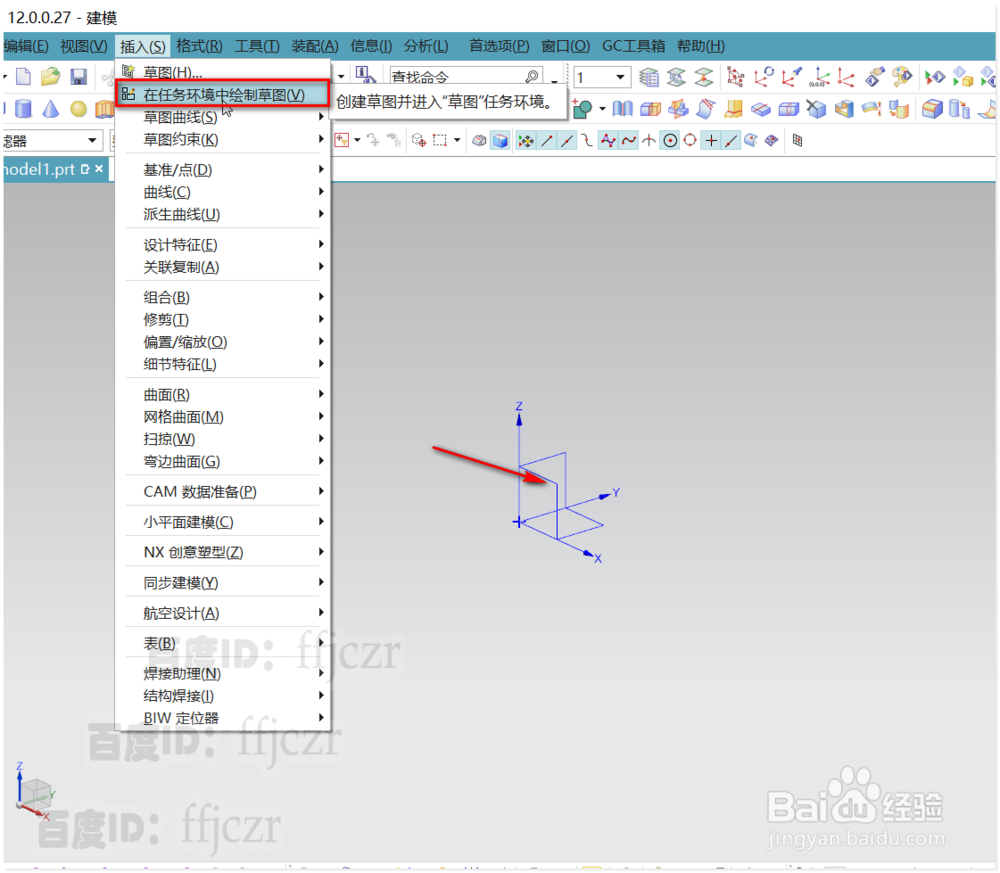

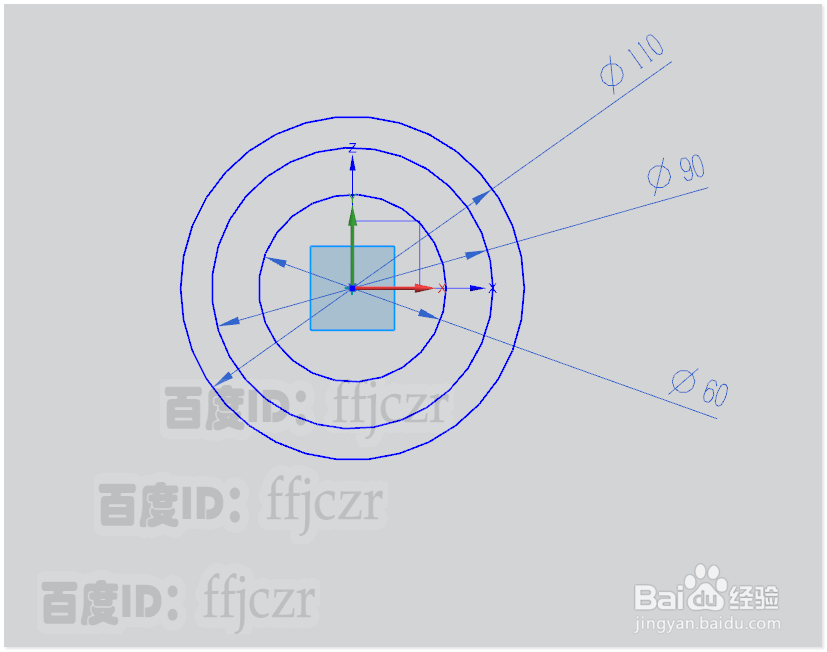

  选用在任务环境中创建草图，草图平面为XZ。进入草图后，选在以坐标原点为圆心，绘出三个同心圆。直径分别王棍冷为：110、90、60.

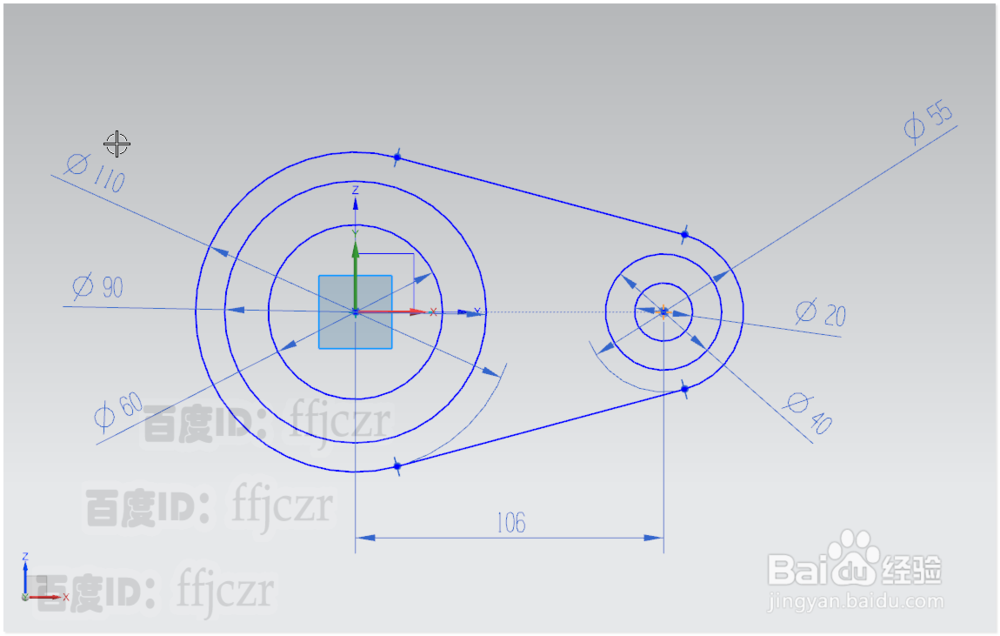

2、  在X轴正向上绘出三个同心圆，直径分别为：55、40、20.用直线将两组同心圆最外圆进行相切连接，修剪掉多余的曲线。得到最终截面线。

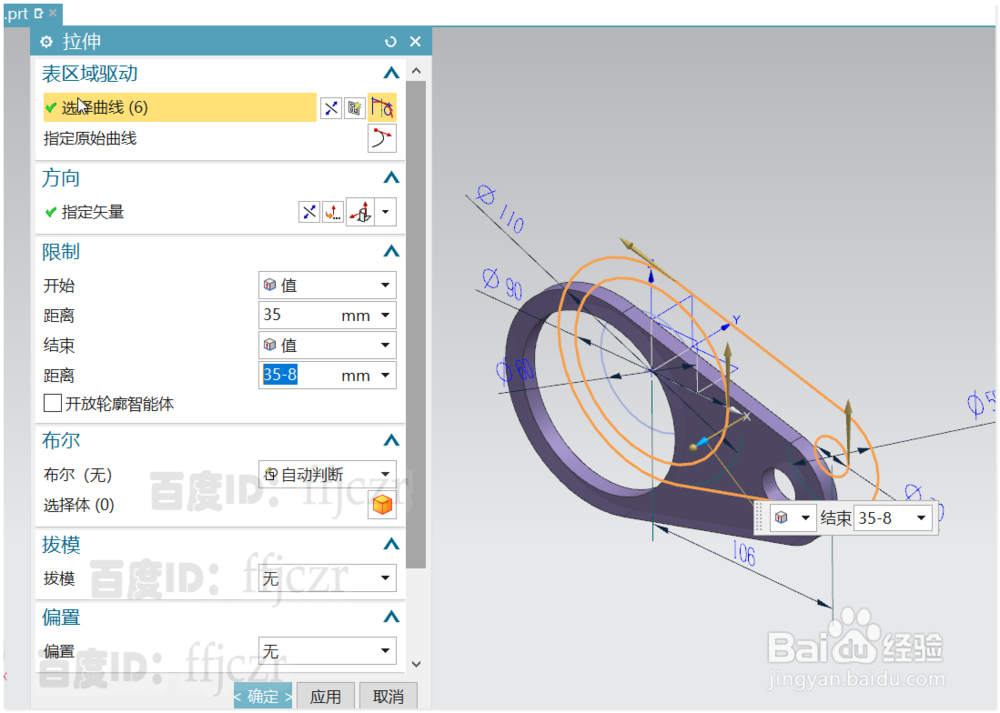

3、  选用拉伸命令，选择曲线选项改为面域（方便选择，不改也可以），拉伸的参数要始择进行以下修改：开始值为35，结束值为35-8.这样可得到轴承套主体的一边模型。

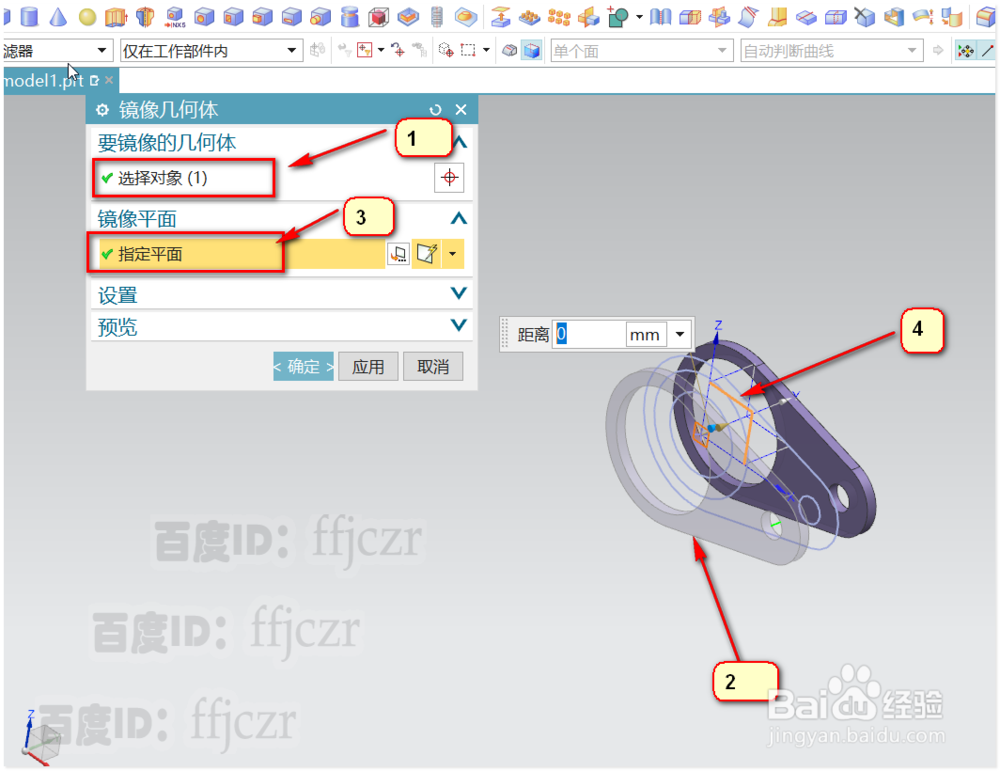

4、  选注吩用镜像几何体，对象就是上步创建的特征，镜像平面为XZ；得到特征的另一边。

5、  再次选用拉伸命令，用区域边界线按图所示点选该区域，进行拉伸。用对称的方式去拉伸，值为40。此时的布尔方式为无。

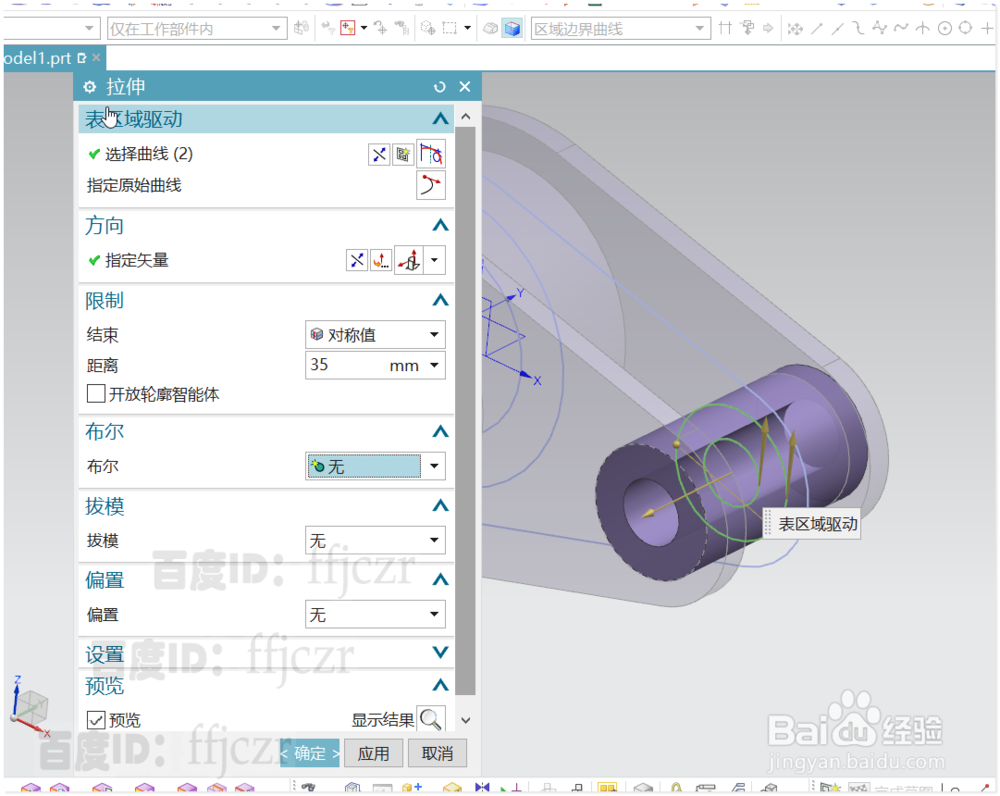

6、  再次选用拉伸命令，用区域边界线按图所示点选该区域，进行拉伸。用对称的方式去拉伸，值为35。此时的布尔方式为无。

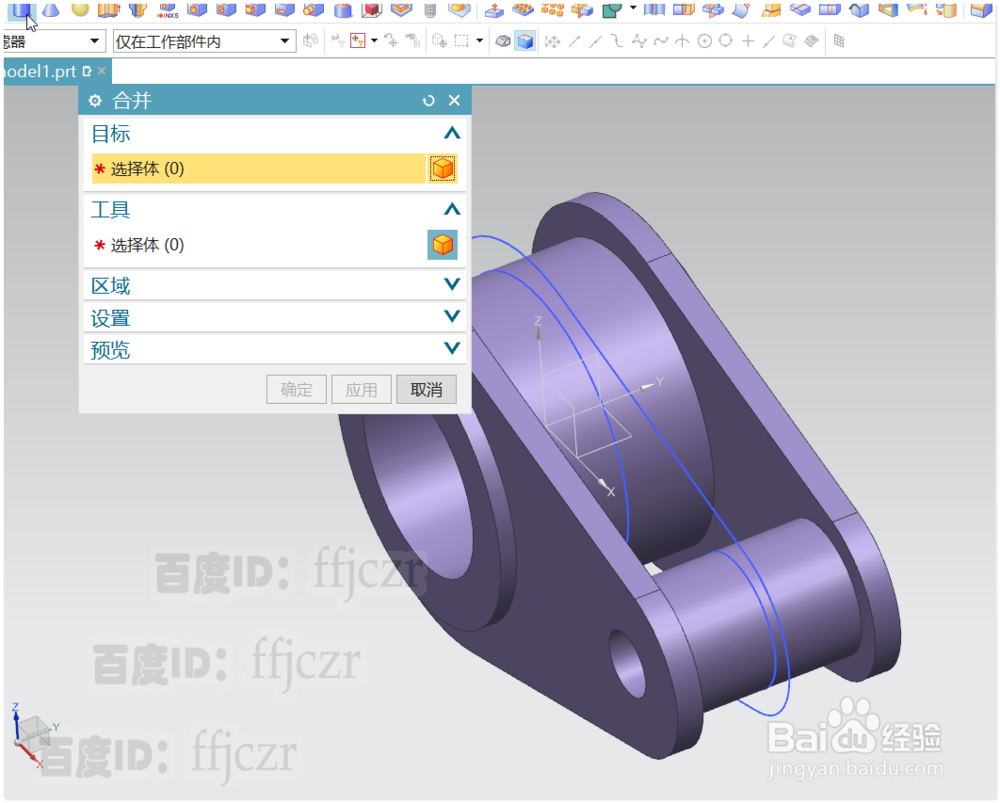

7、  选用布尔合并，将所有模型进行合并。对相交边进行倒R5的圆角。得到最终模型。
