SolidWorks三维建模训练一百四十五简单实体

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百四十五简单实体

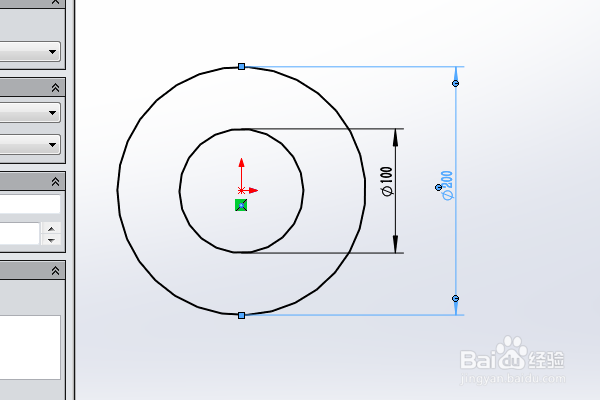

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

激活圆命令，以原点为圆心画两个圆，大圆直径ø200，小圆直径ø100，

点击退出草图。

3、回到拉伸对话框，设置拉伸距离为50，

回车，完成并结束本次拉伸 操作。

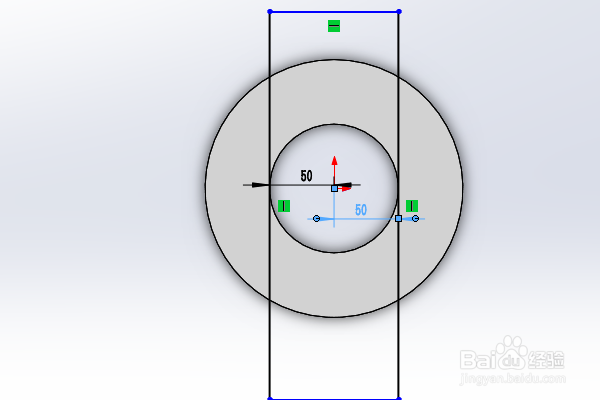

4、执行【拉伸切除——实体上平面】，进入到草图环境，

激活矩形命令，画一个矩形，

激活智能尺寸命令，标注左右两边距离原点都是50，

点击退出草图。

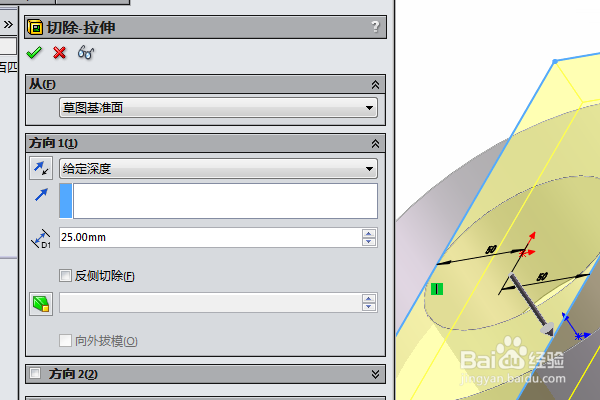

5、调整方向，设置拉伸高度为25，

回车，完成并结束本次拉伸切除操作，

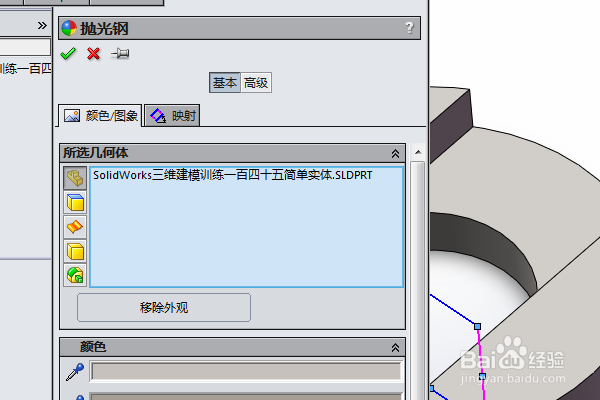

6、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
