模具设计中如何使用动态坐标？如何找产品中心？

1、先打开一例需要进行模具设计的零件；（本例讲解的是在模具设计中使用技巧，当然在产品设计中也会用到的）

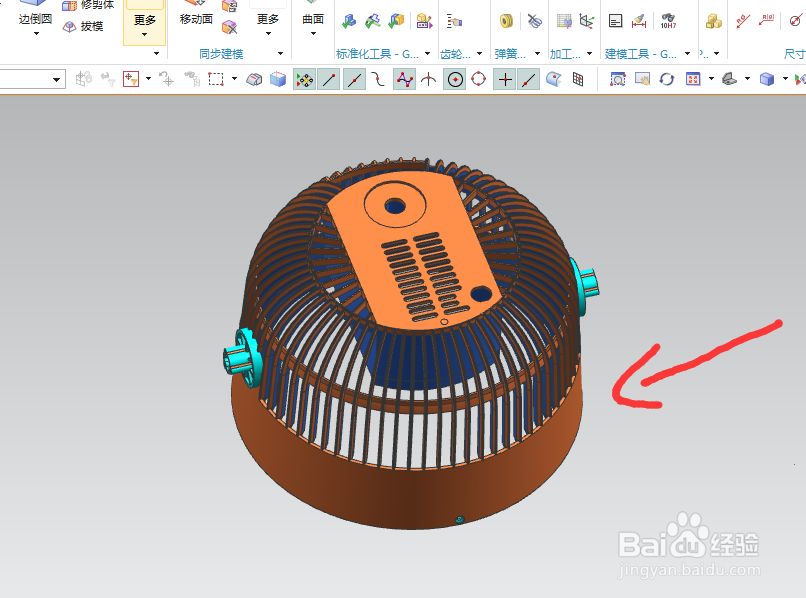

2、使用F8键摆正零件（正交），可以观察到本列的分型面在R角处；

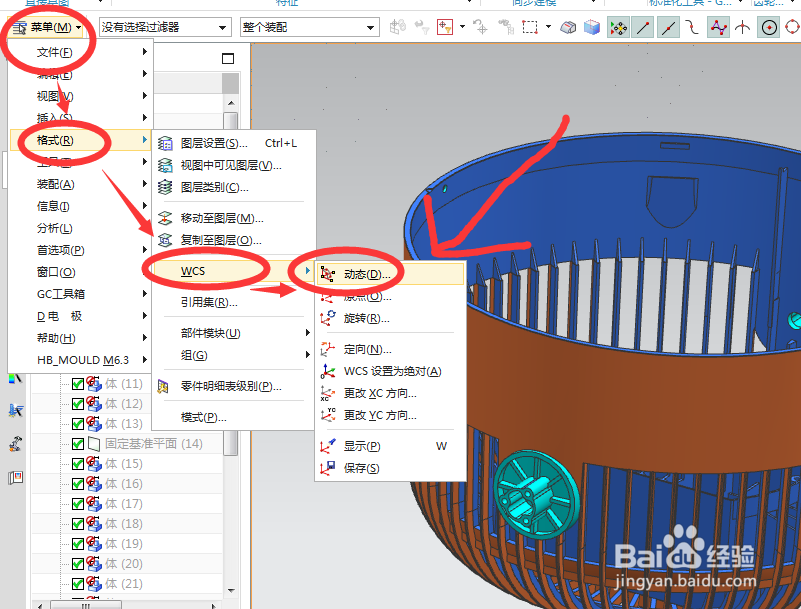

3、动态坐标在－菜单－格式－WCS－动态坐标（我使用的是UG10.0）

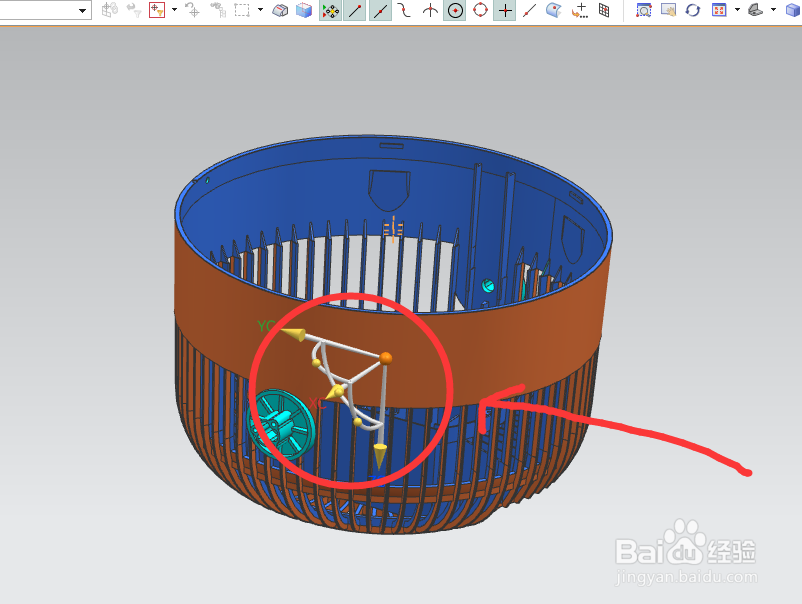

4、点了动态坐标后，系统会自动显示WCS坐标，不过此时的坐标位置为原位，是需要更改的；

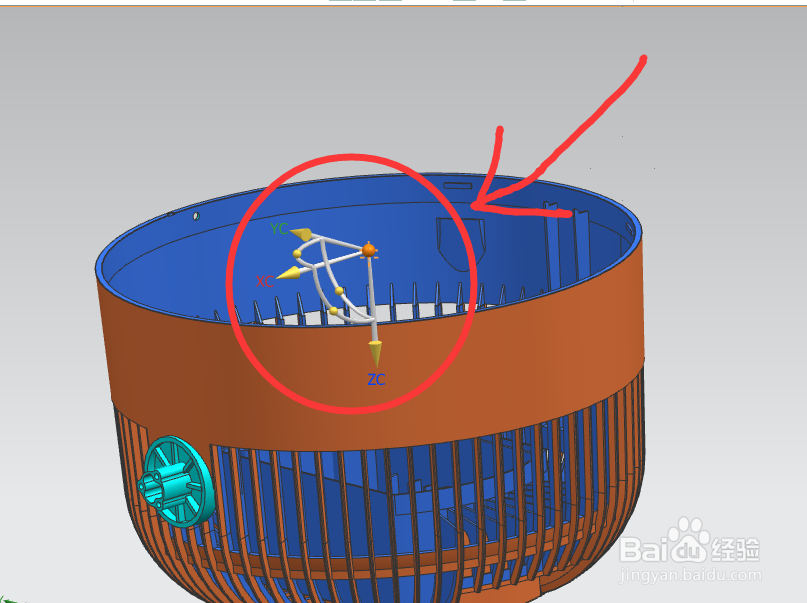

5、放大零件图，找到我们零件的R边，在捕捉样式中，找到圆心捕捉；在放置后，其动态坐标的位置已发生改变，如图3；

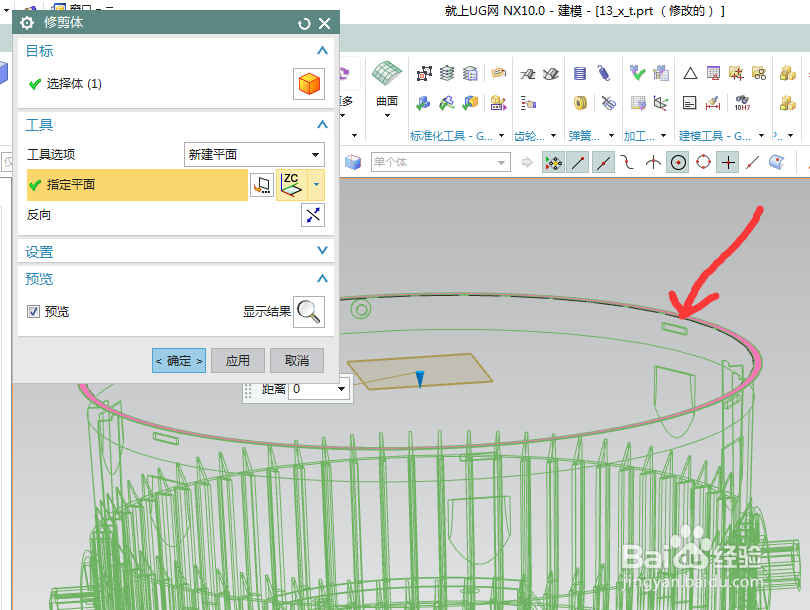

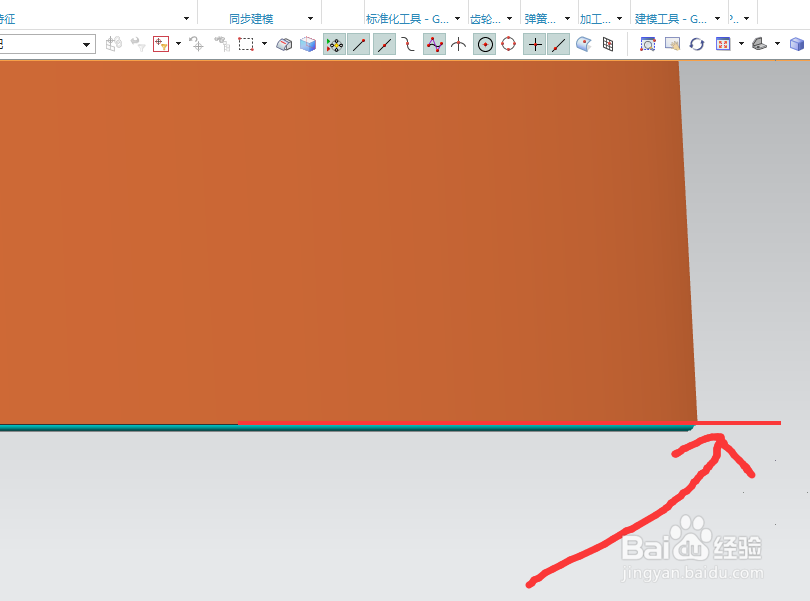

6、为了检验我们所做的面是否在R角处，可以使用修剪体，以Z平面为修剪面，查看结果为下图，结果是正确的。

7、设计心德：

使用动态坐标时，一定要根据当前的零件做出改变，有时候我们需要先作出产品的辅助线，然后才能找到其中心。
