智能蓄电池活化仪操作指南（二）
1、l 仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。
l 存储数据方式有内部存储和外部SD卡存储方式，自行选择。
l 具有过压、过流、过热等保护功能。
l 活化功能：在蓄电池处于离线状态下，可以对单节蓄电池进行活化。活化前设置好活化循环次数，单次活化充放电时间，保护电压等参数，仪器便自动执行活化功能；并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据；预设的活化循环执行完毕或人为终止操作均可停止活化过程。
l 放电功能：在蓄电池处于离线状态下利用智能假负载进行恒流核对放电，设定好“放电电流”、“放电时间”、“放电容量”、“终止电压”等参数，仪器便自动执行放电功能，并实时显示出放电电流、电池已放容量、电池电压、放电时间等数据；当蓄电池达到预设的终止放电条件或人为终止操作均可停止放电测试。
充电功能：在蓄电池处于在线浮充或离线状态下，可对蓄电池进行自动充电，设定好“充电电流”、“充电时间”、“终止电压”等参数，仪器便自动执行充电
l 功能，并实时显示出充电电流、电池已充入容量、电池电压、充电时间等数据，当蓄电池达到预设的终止充电条件或人为终止操作均可停止充电。
l 内阻快测功能：(选配)在电池组脱离系统后放电，只需1～2分钟便可测出电池的评估容量、内阻等；
l 高亮度彩色屏幕液晶显示器，显示效果清晰优美。
上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告功能等。
1、单体电压测量类型
2V/6V/12V
单体电压测量范围
2V:0～3V 6V/12V:0～16V
单体电压分辨率
2V:0.001V 6V/12V:0.001V
电压测试精度
0.5%
充放电电流工作范围
2V:1A～100A 6V:1A～30A 12V:1A～30A
充放电电流控制精度
0.1A
电流测试精度
1%
电池容量核对范围
2V:20Ah～1000Ah
6V:20Ah～300Ah
12V:20Ah～300Ah
工作电压
AC 220±15%
冷却方式
强制风冷
工作环境
温度：0℃～40℃ 湿度：20%～80%RH
储藏条件
-20℃～70℃包装储存
显示方式
高亮度大屏幕LCD
重 量
11kg
1
1、曲线图形
l 状态选择：不能选择
l 显示方式：不能选择
l 参数选择：可以操作，选择电压、电流、容量等参数，查看曲线。
l 返回：返回测试主界面
2、停止充电
人为终止或达到终止条件后，测试仪停止充电，显示测试结果。
l 测试完毕；查看测试数据详见章节6.5介绍
l 关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线
3、放充活化功能
在蓄电池处于离线状态下，可以对单节蓄电池进行活化。活化前设置好活化循环次数，单次活化充放电时间，保护电压等参数，仪器便自动执行活化功能；并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据；预设的活化循环执行完毕或人为终止操作均可停止活化过程。
4、测试准备
l 测试前接线时应按照“先仪器，后电池”顺序进行接线，即：先接仪器端的连线，后接电池端的连线。
l 测试完毕，用户拆线时应按“先电池，后仪器”的顺序进行拆线，即：先拆电池端的连线，后拆仪器端的连线。
l 首先确认电池组处于脱离系统的状态，然后用充放电缆按“正”（红色）“负”（黑色）将仪器的正、负极与电池组正、负极并接。
l 连接仪器220V电源线
l 注意：保护地线应可靠接地！！以保证人身安全及设备安全可靠的工作。
l 请用户仔细检查接线是否正确，注意电池组端子正、负极接线是否正确。
l 注意：充电电缆严禁反接！否则会损坏设备！
l 检查无误后，接通电源，开始工作。

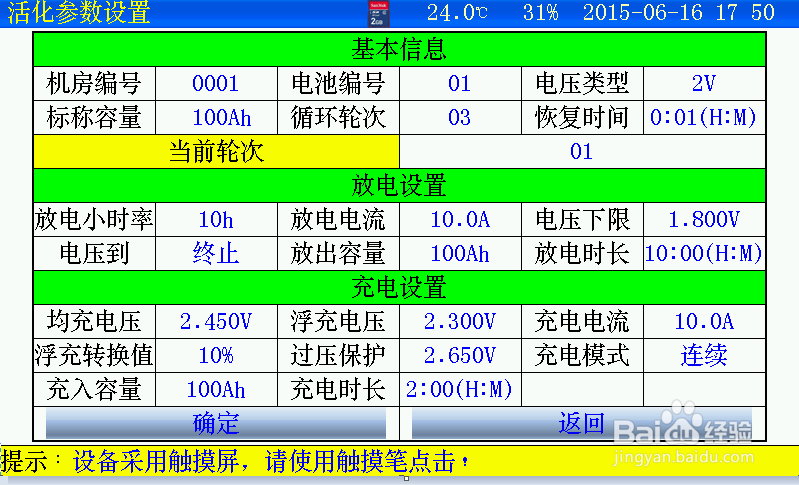

5、参数设置
进入主界面，选择“”—“ ” 进入活化实验设置界面
l 按界面提示输入设置参数，若参数设置错误，发出“笛. 笛. 笛.”的提示音，提示：参数设置不合理。
l 机房编号：0001-9999
l 电池编号：01-99
l 电压类型：根据电池标称电压选择。（2V、6V、12V）
l 标称容量：单节电池的标称容量。
l 循环次数：放充过程次数。最大10次

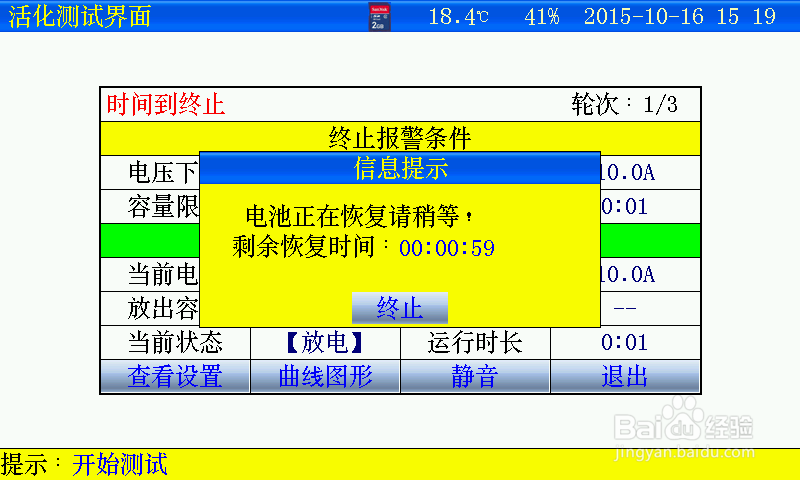

l 恢复时间：放充结束，切换时间。
l 当前轮次：设置轮次后，设置对应轮次的参数。如果后面多次循环都是同一参数，设置第一次的参数即可，无需设置后面循环参数。
l 放电小时率：0.5-10小时可选择。
l 放电电流：不能超出设备最大放电电流。
l 电压下限：终止放电电压下限值。
l 电压到：只能终止方式。
l 放出容量：容量到会终止放电。
l 放电时长：时：分；最小1分钟；最大99小时59分。
l 均充电压：设置可根据电池提供的均充电压设定。
l 浮充电压：设置可根据电池提供的浮充电压设定。
l 充电电流：充电电流不能大于电池的最大电流。
l 浮充转换值：当充电电流小于设定的充电电流x浮充转换值，充电转为浮充状态。
l 过压保护：充电中，电压高于此值，将停止工作。
l 充电模式：
u 连续：充电过程中采用连续电流方式充电。
u 脉冲：激活电池使用，充电过程中采用脉冲电流方式充电。
l 充电时长：最小1分钟；最大99小时59分。

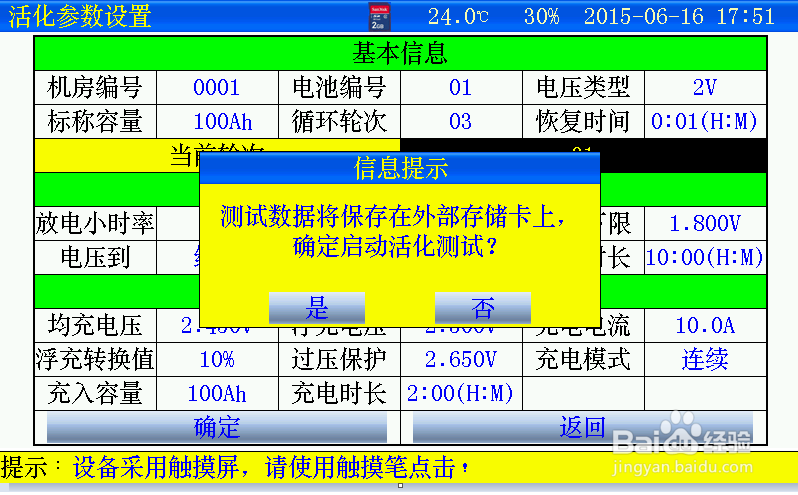

l 设置完成并确认接线正确后，按确定进入开始活化。

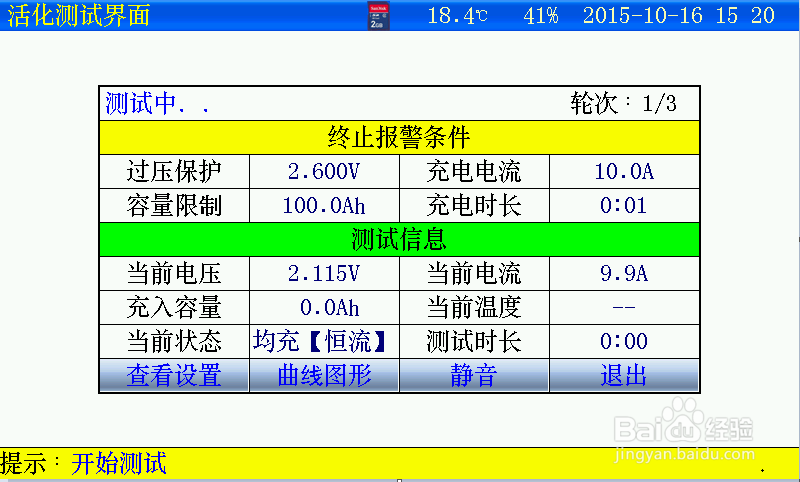

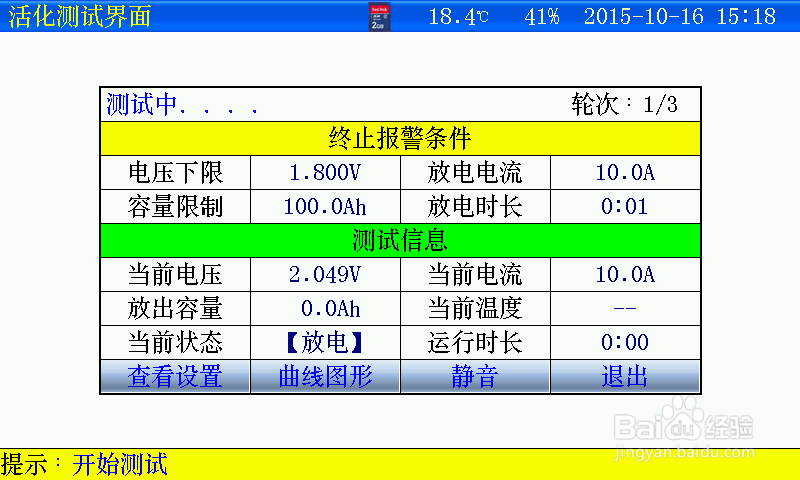

6、图 活化过程充电阶段界面
l 轮次：1/3：1代表已进行的次数；3代表共有3个循环
l 达到报警条件的数据，将显示为红色。
l 查看设置：查看测试设置参数。
l 曲线图形：显示电池电压、电流、容量、温度参数曲线。（详见3.1.4或3.2.4）
l 静音：若达到报警条件，测试仪显示报警原因，并发出“笛…笛.笛...”的提示音，按此键可关闭报警。
l 退出：停止活化
7、停止活化
人为终止或达到终止条件后，测试仪停止活化，显示测试结果。
l 测试完毕；查看测试数据详见章节6.5介绍
l 关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线
6.4内阻快测功能（选配）
电池组在离线状态下进行容量、内阻测试，但数据不保存。
6.4.1测试准备
测试前连接仪器与电池的连线，参考放电功能接线。

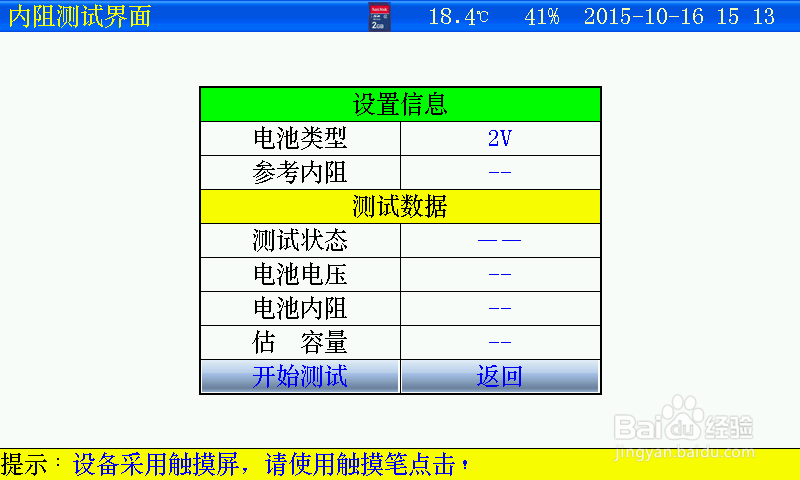

8、参数设置
进入主界面，选择“”—“ ” 进入内阻参数测试界面
l 测试时长一般40秒左右，测试结果不保存。
l 按界面提示输入设置参数，若参数设置错误，发出“笛. 笛. 笛.”的提示音，提示：参数设置不合理。
l 电压类型：根据电池标称电压选择。（2V、6V、12V）
l 参考内阻：如果评估容量，输入厂家提供参考内阻；不输入，不计算估算容量。
输入后，点击“开始测试”。
9、数据管理功能
l 数据存储有两种存储方式：内部存储和外部存储。
l 主界面，“”进入，放电测试、充电测试、活化试验点击相对应的图标进入，查看数据。
l 注意：内阻快测数据不保存。
6.5.1采用内部存储方式：
l 使用内部存储，测量时最小存储数据间隔1分钟，仪器根据测试时长分配存储时间。
l 内部存储数据，通过上位机分析，需要通过SD卡导出
l 内部存储数据最多10组数据。
l 导出：先选择某条记录后，点击”导出“，当前记录导出到SD卡。
l 全部导出：当前所有记录全部导出到SD卡。
l 删除：先选择某条记录，点击删除，删除当前记录。
l 全部删除：点击后，删除所有记录。
l 查看：先选择某条记录后，点击“查看 “，查看电池过程详细数据。
10、采用外部存储（SD卡）方式：
l 使用外部存储，存储数据间隔可设置，最小存储数据时间5秒。
l 外部存储，通过上位机分析，无需导出，直接通过读卡器连接电脑。
l 外部存储，存储数据最大999组。
l 文件名命名规则：功能代码-机房编号-电池组号-测试日期时间。
l 功能代码：F: 放电数据 F0001-01-150112135048.CFJ
C：充电数据 C0001-01-150112135048.CFJ
A: 活化数据 A0001-0F-150112135048.CFJ
l 每页显示9条记录，通过“上一页“”下一页“翻页查看
l 全部删除：点击后，删除所有记录。
l 删除：先选择某条记录，点击删除，删除当前记录。
查看信息：先选择某条记录后，点击“查看信息“，查看详细数据。

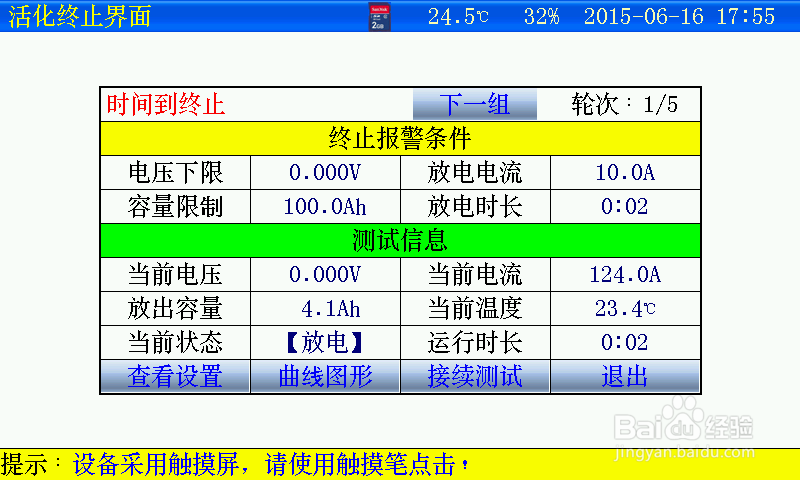

图 活化试验数据界面（其他功能，界面一致）
11、查看信息
l 查看其它过程，点击“下一组”切换。
l 查看设置：查看设置参数。
l 曲线图形：查看放充过程电压、电流、容量等参数试时间内的曲线。
接续测试：在人为停止时，可以接上次停止时数据继续测试。

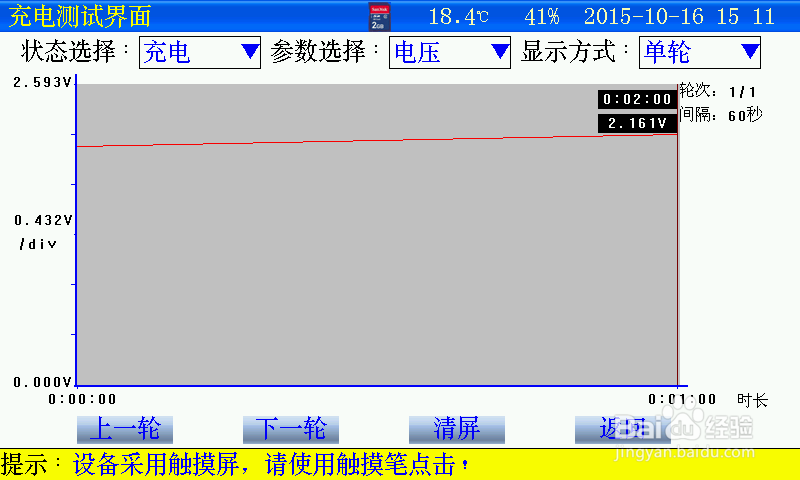

12、曲线图形
l 查看某一时间数据，可直接点击图形区域，光标直接显示时间、电压值。
l 活化功能，状态选择，参数选择，显示方式都可以选择。
l 状态选择：放电或者充电。
l 参数选择：电压、电流、容量等参数。
l 显示方式：单轮或者比较；比较功能显示所有轮次参数比较。
