SolidWorks三维建模训练一百七十七简单实体

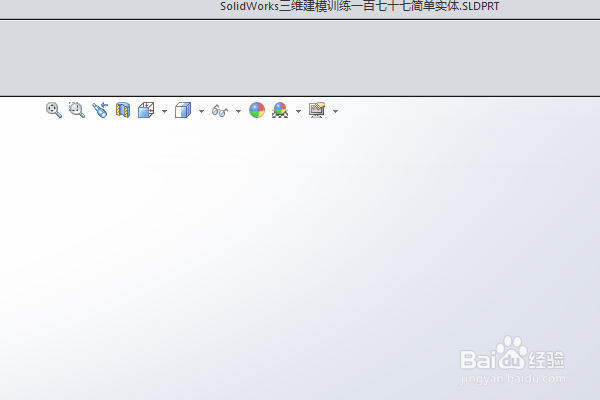

1、如下所示，

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百七十七简单实体

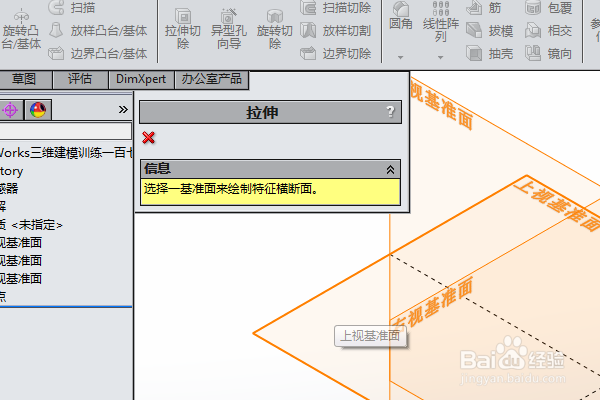

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

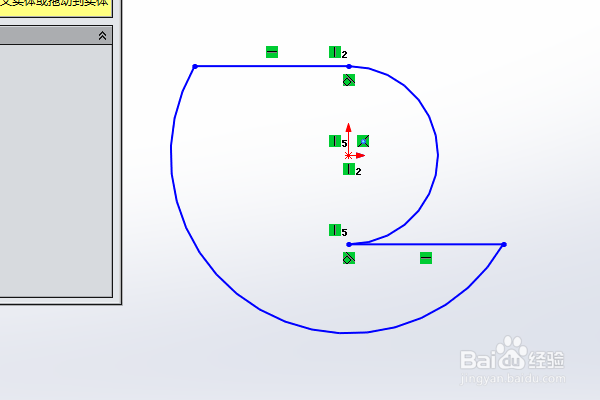

3、激活圆命令，以原点为圆心画两个圆，

激活直线命令，以小圆的上下端点为起点，分别向左向右各画一个水平线段，

激活裁剪命令，裁剪大圆弧和小圆弧，

点击退出草图。

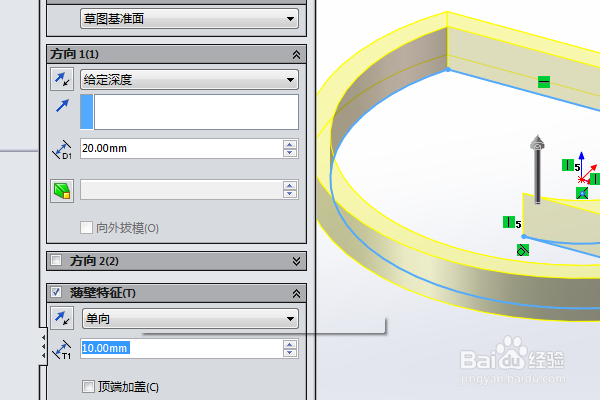

4、设置拉伸距离为20，

点击‘薄壁特征’，设置单向距离10，

回车，完成并结束本次拉伸操作。

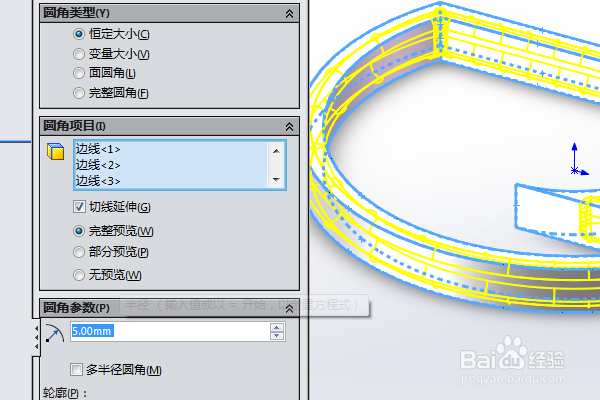

5、点击工具栏中的圆角命令，

设置半径R5，

ctrl+a， 选中实体的所有边线，

回车，完成并结束本次圆角操作，

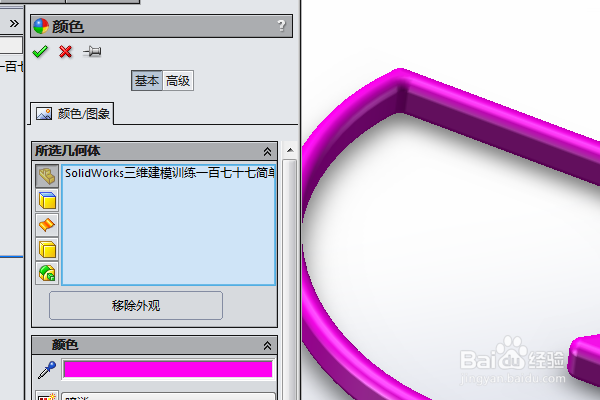

6、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在对话框中洋红色效果给实体，回车，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
