SolidWorks三维建模训练一百六十一简单实体

1、如下所示，

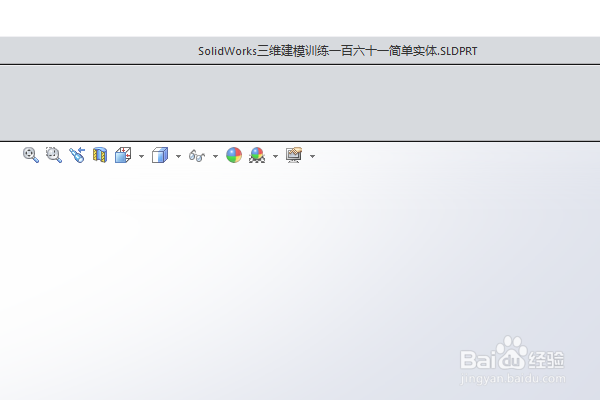

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百六十一简单实体

2、执行【拉伸凸台/基体——上视基准面】，进入到草图环境，

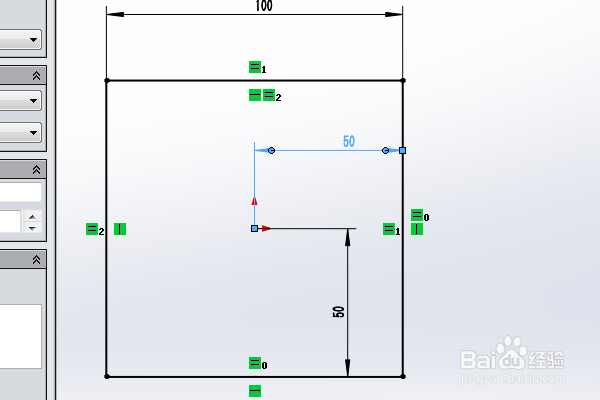

激活矩形命令，画一个正方形，边长100，边距离原点50，

点击退出草图。

3、设置拉伸距离为10，

回车，完成并结束本次拉伸操作。

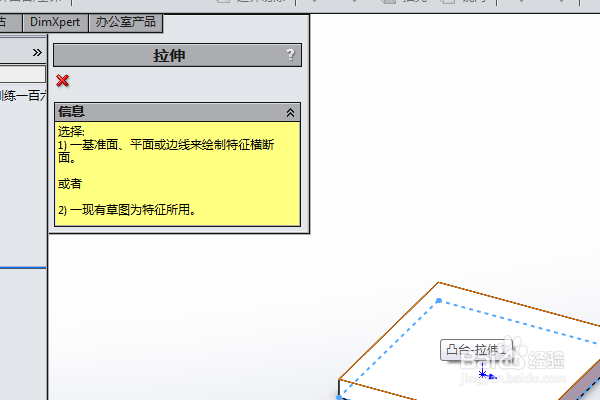

4、执行【拉伸凸台/基体——实体上平面】，进入到草图环境，

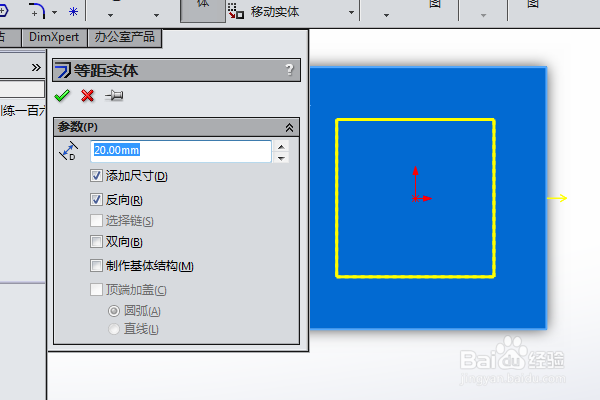

5、激活等距实体命令，向内等距20，

点击退出草图。

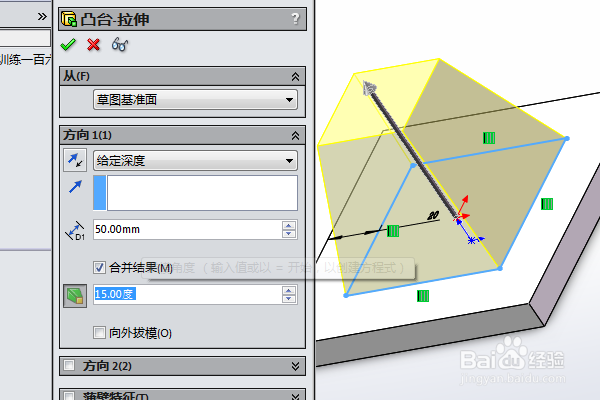

6、设置拉伸距离为50，点击拔模，设置角度为15度，

回车，完成并结束本次拉伸操作。

7、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”效果指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
