CAD效果图系列：[19]螺丝

螺丝的尺寸和种类有很多种,下面主要是已10mm的螺丝为例。

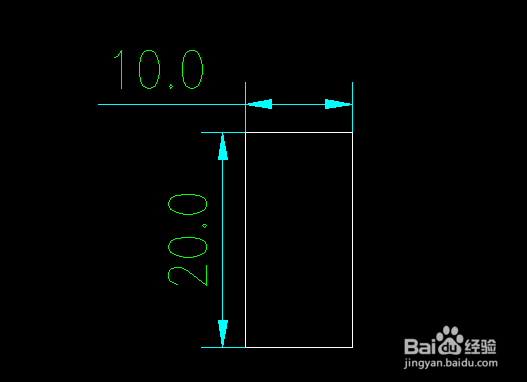

先画一个20mmx10mm的矩形,竖直放置。

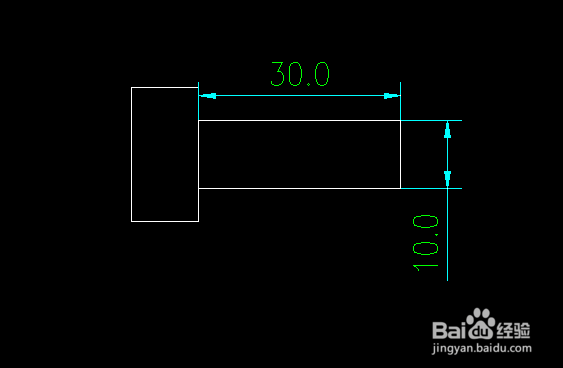

画一个30mmx10mm的矩形,按照步骤1的矩形对称水平放置。

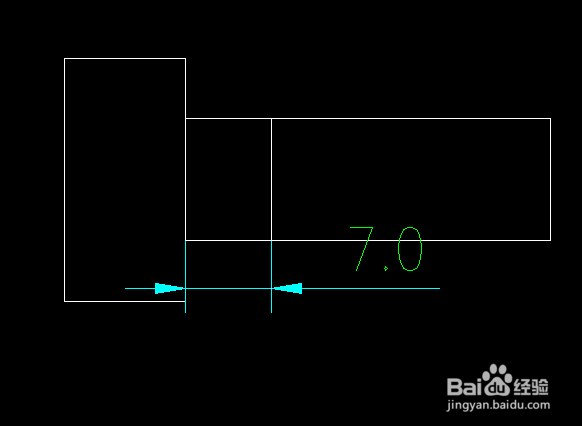

沿着步骤1与2的矩形的交点为起点,向右7mm位置,向上画一条直线,与30x10的矩形上边向交。

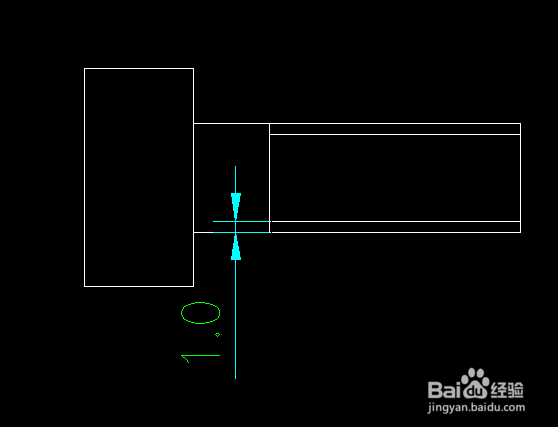

沿着7mm直线的端点位置,垂直向上1mm位置为起点,水平向右画一条直线与矩形相交。

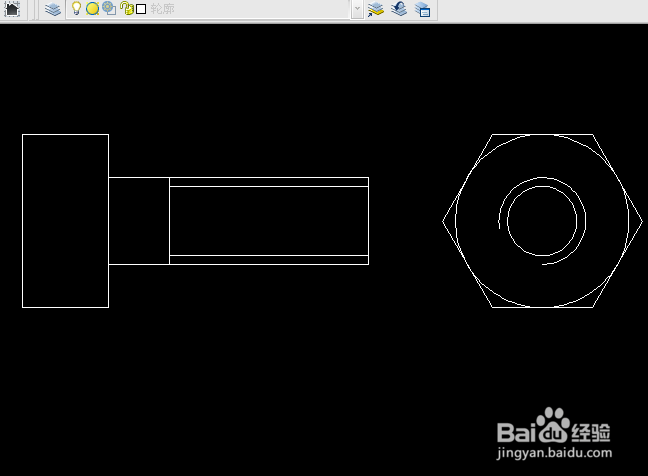

按照上面的主视图,画出相应的侧视图即可。
