CAD机械设计82定律：虚线、中心线线型比例设置

1、任意画一条线段，然后通过层或特性设定为虚线。

单击选中该直线段，再右键单击弹出下拉菜单

点选菜单中的“特性（S）”选项

如下图

2、此时，界面左边会出现特性窗口，如下图。

如果上一步不懂设置虚线，可以在此窗口进行设置。

如下图，此时的线型比例为1，有些电脑可能默认设置不是1，但是没有关系，只要增大或减小这个数值，就可以改变线型中空隙的大小及比例。

3、在线形比例中我们输入10，再回车。

可以看到，虚线的间隙立刻放大了。

你再尝试输入0.001至1000的数值，就能更直观了解到放大及缩小间隙的效果。

注意，在更改数值过程中，一定要点选你画的直线。

可选一根线或选多根线或圆弧等，一定要选中后才修改，选哪个就能修改哪一个。

1、如果要在一和图纸中，所有画的虚线和中心线都保持同一比例?应该如何设置？

同样是在特性选项板中设定比例即可。

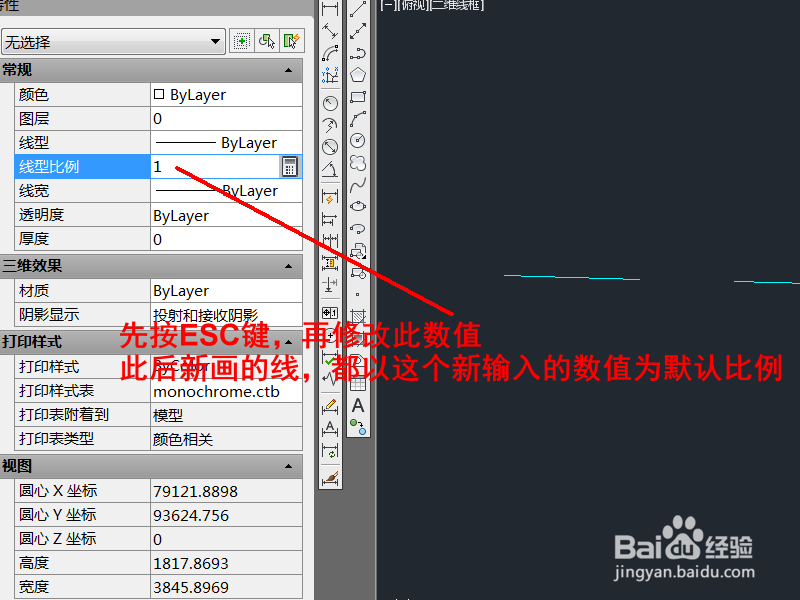

要点是在设定比例前，不要选中任何图元。

快速的方法是选按一下ESC键，再更改线型比例。

这样做后，你后面所有新画的线都会以这个线型比例作为默认的比例，而无需一个个地修改设定。
