YHJ60煤矿用本安型压力记录仪

YHJ60煤矿用本安型压力记录仪，是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表格式通用性强。它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。

工具/原料

YHJ60矿用数字压力计

矿用本安手持采集器

计算机数据处理系统

电池

产品型式与型号

产品类型

本产品为矿用本质安全型仪器，防爆标志：ExibI 。

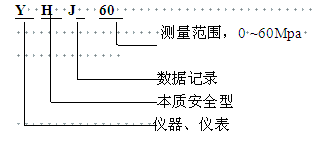

型号命名

主要技术指标

一般要求

记录仪应符合本标准要求，并按照规定程序和国家指定检验单位审批的图样及技术文件制造。

环境条件

1 工作环境条件

a) 工作温度：0℃~40℃。

b) 相对湿度：≤ 95%（+25℃）。

c) 大气压力：80kPa ~106kPa。

d) 机械环境：无显著震动和冲击场合。

f) 适用于煤矿井下有瓦斯和煤尘爆炸危险的环境中。

2 能承受的最恶劣的储运气候条件。

a) 高温：+60℃。

b) 低温：-40℃ 。

c) 振动：加速度50m/s2。

d) 冲击：峰值加速度500 m/s2。

电气性能

a) 额定工作电压：(3.1～4.1)V DC。

b) 工作电流：≤130mA。

测量范围

测量范围：(0～60) MPa，分辨率：1 MPa。

基本误差

不超过：±2MPa。

本安参数

Uo :4.2V    Io:0.42A

工作原理及结构

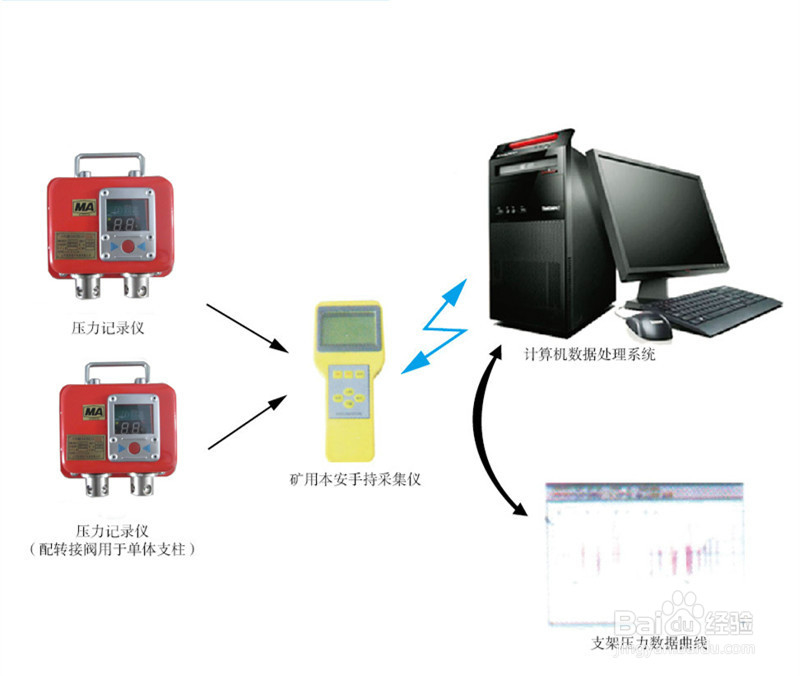

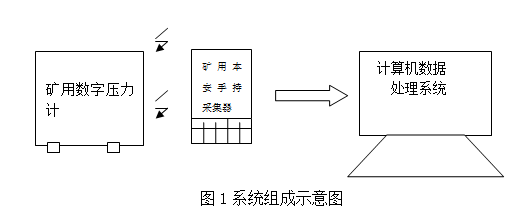

YHJ60矿用数字压力计、矿用本安手持采集器、计算机数据处理系统三部分组成数字综采压力监测系统，如图1所示：

压力计具有两个压力测孔,测量通道数 2点,可同时测量两个测点的压力，并连续记录在压力计内，一个工作面可布置1—16个分机，可使用一台采集器进行采集，采集器携带至井上后通过串口将数据自动地传送到PC计算机处理。压力计可现场通过按键唤醒，同时可增光照唤醒功能，唤醒后显示当前采集压力。

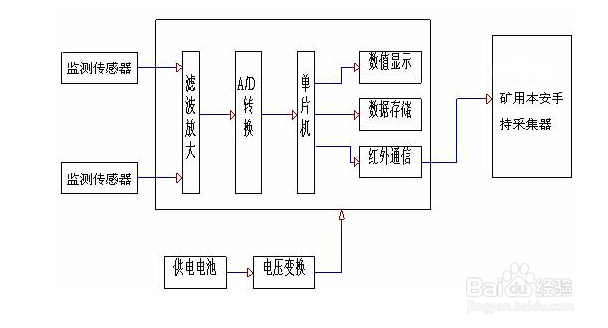

工作原理简图：

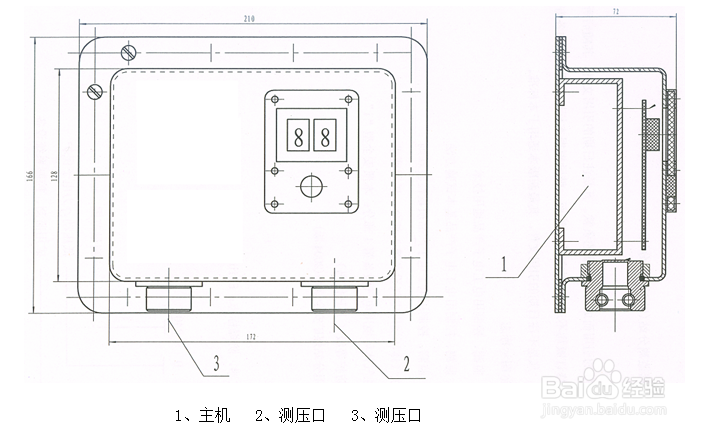

压力计结构简图：

操作说明

压力计的安装

压力计可固定在综采支架的顶板下防护较好的位置，被测压力腔的液体通过高压油管引接到压力计的测压孔上。安装方式： 掉挂或固定安装。

显示当前压力

显示当前压力可以通过遥控器的显压功能实现，也可以通过压力计上的按钮实现。左边红

灯亮时，显示1号通道的压力（单位：MPa），右边红灯亮时，显示的即为2号通道的压力，5秒后自动关断电源。

如果压力机没有被采集仪启动，则显示P-0，如果被采集仪启动，则不显示P-0。

维护及故障分析

使用注意事项

a、当电池电压不足指示时，仍能维持一段时间正常工作，但应及时更换电池。

b、连接压力计引压管时应避免剧烈敲击，以免造成传感器的损坏。

c、在压力计通讯窗口积聚大量的煤尘时，通讯前应清除煤尘。

常见故障现象分析及排除

a、不能正常的启动压力计或通讯，可能是由于通讯窗口积尘太多，应清除后再进行通讯。

b、压力计显示不稳，且显示很暗时，为电池电压不足，应更换电池。

注意事项

严禁在井下更换电池！且必须使用厂家提供的专用电池组, 严禁使用说明书规定外的电池！更换后废电池应回收。

在井下及有爆炸危险的场所严禁在打开机壳。

维修时必须由厂家专业人员井上进行维修。

维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

严禁井下充电。
