SolidWorks三维建模训练一百八十一简单实体

1、如下所示，

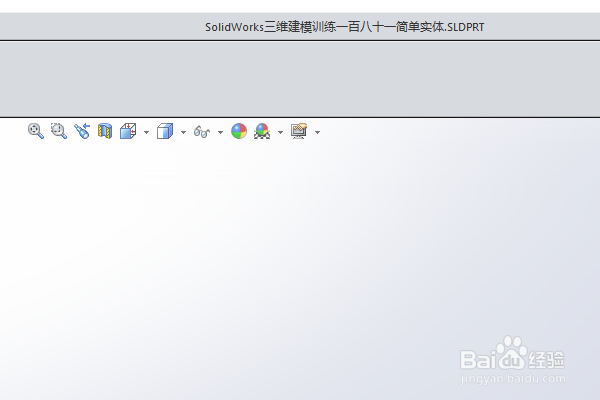

 打开SolidWorks软件，新建一空白的零件，

保存为：

SolidWorks三维建模训练一百八十一简单实体

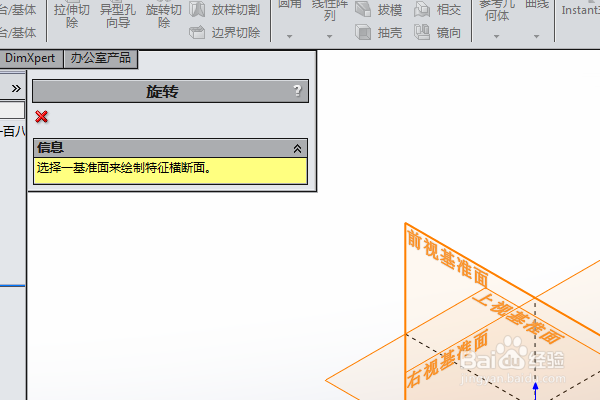

2、执行【旋转凸台/基体——前视基准面】，进入到草图环境，

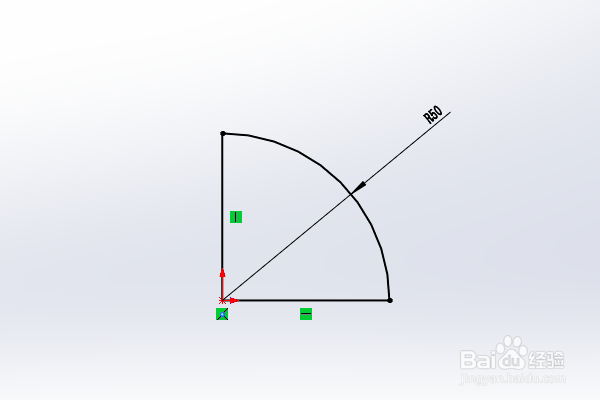

3、激活圆命令，以原点为圆心画个圆，

激活直线命令，以原点为起点，画一横一竖两条线段，

激活裁剪命令，裁剪圆弧，形成一个封闭的扇形，

激活智能标注命令，标注半径R50，

点击退出草图。

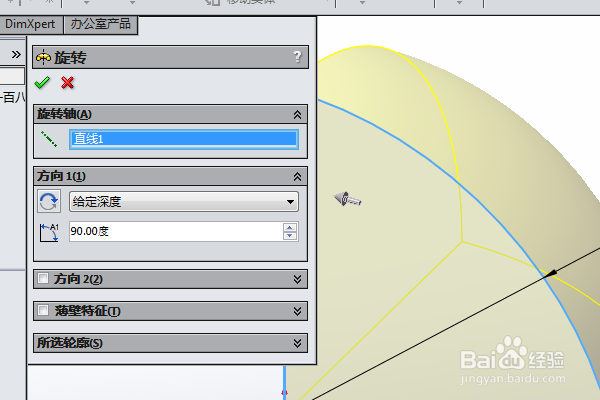

4、旋转竖直线段为旋转轴，设置旋转角度为90，

回车，完成并结束本次旋转操作。

5、点击工具栏中的抽壳命令，

设置厚度为5，

点击曲面，回车。

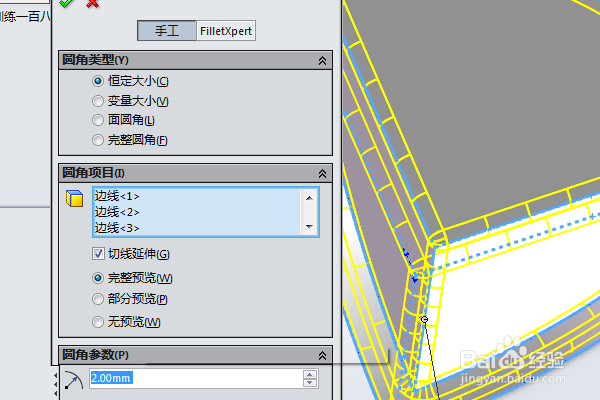

6、点击工具栏中的圆角命令，

设置半径R2，ctrl+a，选中实体的所有边线，

回车。

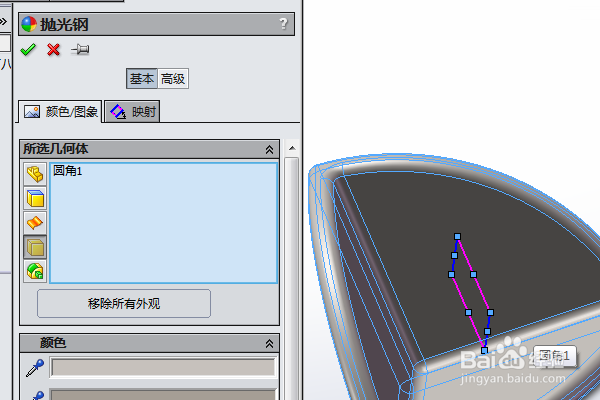

7、隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，

然后在右边的外观中找到“抛光钢”效果指定给实体，

至此，

这简单实体的建模操作就演示完成，本次练习结束。
