Autocad2012绘图技巧：[9]9面域的使用

创建面域。

绘图→面域，选择一个活多个封闭对象，最后确定，即可创建面域。

图形面域化后，图形表面没有什么变化，其性质已经不同了，默认下，原图形被删除，他已是一个整体，无法拆分，可以修改系统变量来保留，delobj=0.

面域运算

面域化的两个图形可以进行布尔运算。并集，差集，交集

注意

并集，若面域之间没有相交，那将所选面域合并为一个单独的面域

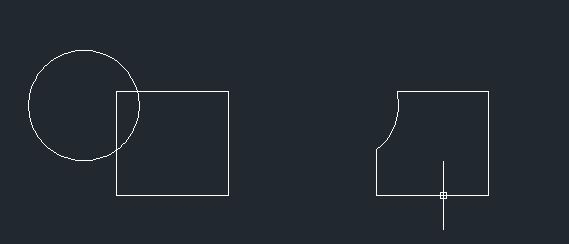

差集，在差集运算时，别把对象弄反了，否则结果不一样。图中是从正方形中去掉圆形。如果所选面域没有相交，则删除被减去的面域。

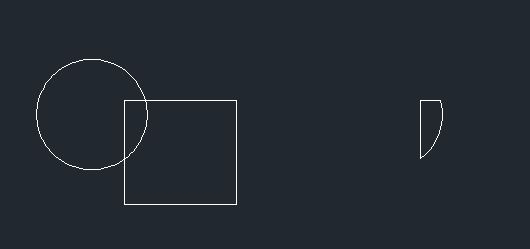

交集，面域交集运算，如果所选面域没有相交，则删除所有的面域。
