地暖冷气机施工注意事项

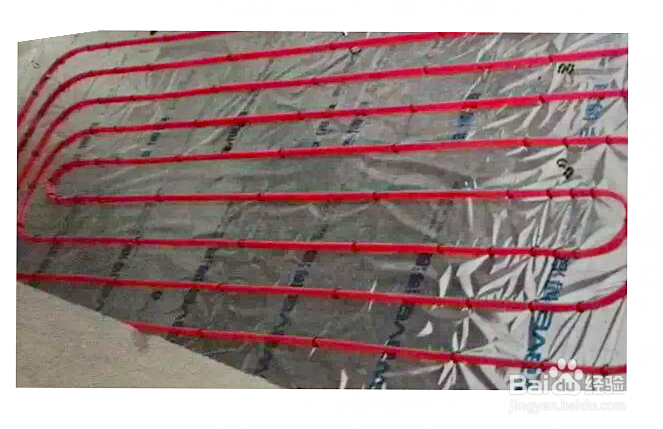

1、地面管道施工

根据设计图纸进行布管，确定管间距和管道走向，直管安装间距误差小于或等于25px。

2、管道铺设施工过程中尽量穿平底鞋。

3、一个回路不应该出现接头，铺设每个回路长度也都有限制。16x2.0mm 博浪管道一个回路最大的铺设长度应小于90m；20x2.0mm 管道一个回路最大铺设长度应小于120m，每路地暖管长度相差应小于10m.

4、施工中禁止过度扭曲管道，管道弯曲处半径控制在不应小于6 倍管外径。

5、铺设完成后严禁踩踏或其他损伤管道行为，地面回填层施工中杜绝粗暴

野蛮施工。

1、地暖专用卡丁施工

不可使用回收料制造出来的卡钉，对人体有害。

2、卡钉的材质需要满足高强度和良好蠕变性能的基本要求。借助卡钉枪施工的卡钉强度要求更高，可承受机械安装。

3、直线距离卡钉可以每隔40-50CM 卡一次，转弯处确保弯曲半径要求应该使用5 个卡丁固定。

4、卡钉安装时注意要笔直卡入保温层，切忌倾斜卡钉以免固定效果不佳。

1、伸缩缝施工

当地面施工面积大于30 平方米或边长超过6 米时,应按不大于6 米的间距设置伸缩缝，每个过门处设置伸缩缝，复杂房型可以划区分割计算。

2、伸缩缝高度是从挤塑板上边缘到回填层的上边缘，伸缩缝设置处的博浪地暖管需要加套保温管。

3、地面如果铺设的是大理石或瓷砖，伸缩缝最好设置在瓷砖拼缝的下面。

1、地暖专用弯管器和保温管施工

地暖分水器距离地面有一定高度，管道由分集水器进入地面部分一般要使用保护弯管器，起到固定和保护地面盘管不被破坏。

2、切不可不用或使用金属弯管器，造成更大程度的损伤管道，推荐使用强度较高的塑料弯管器。

3、分水器处裸露在外的供回水管道需使用保温套管。

4、分水器处地面下地暖管道密集，为防止局部温度过高应使用保温套管。一般加套在供水管道上，回水是否加套需根据该路管道长度而定。保温套管的使用长度至两管之间间距大于10 公分处。

1、分集水器安装

 每环路加热管的进、出水口，应分别与分、集水器相连接。

2、分、集水器直径应不小于总供回水管直径，且分、集水器最大断面流速不宜大于0.8m/s。

3、每个分、集水器分支环路不宜多于8 路，分、集水器上应设置手动或自动排气阀及泄水阀。

4、集分水器水平安装，将分水器安装在上，集水器安装在下，二者中心距离为200 ㎜，集水器中心距离地面不小于300 ㎜。

5、地暖分集水器的安装位置应选在方便检修的区域，并在安装区域预设地漏，（分集水器居中安装首选在卫生间、厨房、阳台）

1、试压

先对每一路管路进行冲洗，保证每一路清洗干净；

2、水压试验应以每组分、集水器为单位，逐回路进行；

3、水压试验应进行两次，分别为浇捣混凝土填充层之前和填充层养护期满后；

4、试验压力应为工作压力的1.5 倍，且不应小于0.6MPa；

5、检验方法：在试验压力下，稳压1h，观察其压力降，若压降不大于0.05MPa，

则认为合格；

6、水压试验宜采用手动泵缓慢升压，升压过程中要随时观察与检查有无渗漏

7、在有冻结可能的情况下试压时，试压完成后应及时将管内的水吹干；

8、不宜以气压试验代替水压试验.

1、混凝土回填层施工

混凝土回填层的厚度一般在3-5CM 左右，最低不应小于3CM。

2、回填层的混凝土配比应严格执行《普通混凝土用砂、石质量和检测方法标准》的比例标准。

3、地暖加热管安装完毕且水压试验合格后48 小时内完成混凝土填充层施工

4、混凝土填充层施工中， 严禁使用机械振捣设备；施工人员应穿软底鞋，采用平头铁锹。

5、混凝土回填时，地暖必须处在有压状态。

1、调试与试运行

 低温热水地面辐射供暖系统未经调试，严禁运行使用。

2、低温热水地面辐射供暖系统的调试运行，应在具备正常供热和供电的条件下进行。

3、低温热水地面辐射供暖系统的调试工作应由施工单位在建设单位配合下进行。

4、低温热水地面辐射供暖系统的通热试运行，必须在面层完全自然干燥后（至少填充层施工完成21 天后）进行。初次供暖时，热水升温应平缓，供水温度应控制在比当时环境温度高10℃左右，且不应高于32℃。在这个水温下，应连续运行48h；以后每隔24h 水温升高3℃，直至达到设计供水温度。在此温度下应对每组分、集水器连接的加热管逐路进行调节，直至运行正常。

5、低温热水地面辐射供暖系统的供暖效果, 应以房间中央离地1.5m 处黑球温度计指示的温度, 作为评价和考核的依据。
