YKBuilder的组态画面和程序如何下载到一体机上

1、下载线的USB端口连接电脑端。

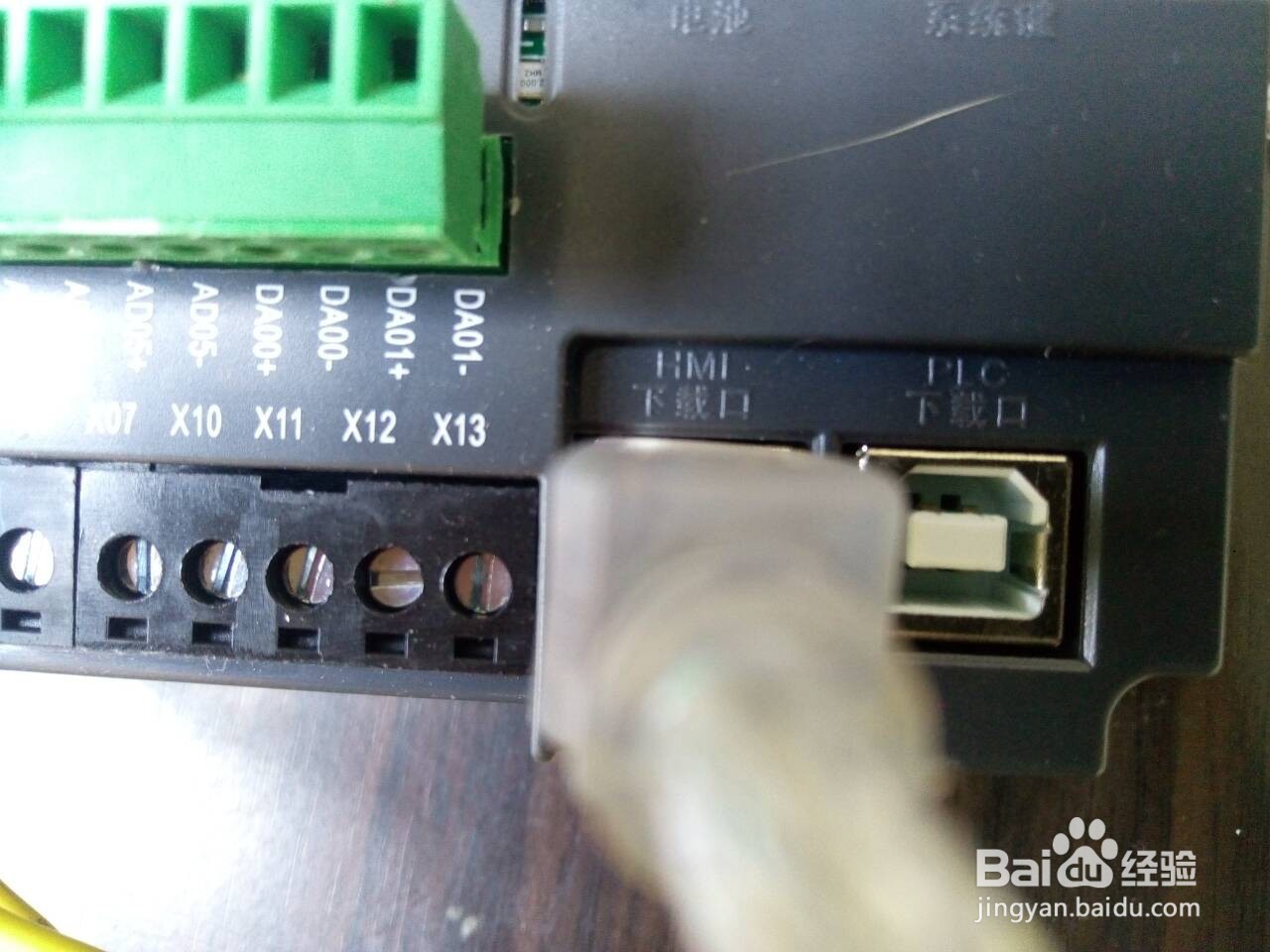

2、下载线的另一端连接中达优控一体机的HMI下载口，HMI下载口在一体机的背面。HMI下载口下载的是YKBuilder编写好的画面跟程序。

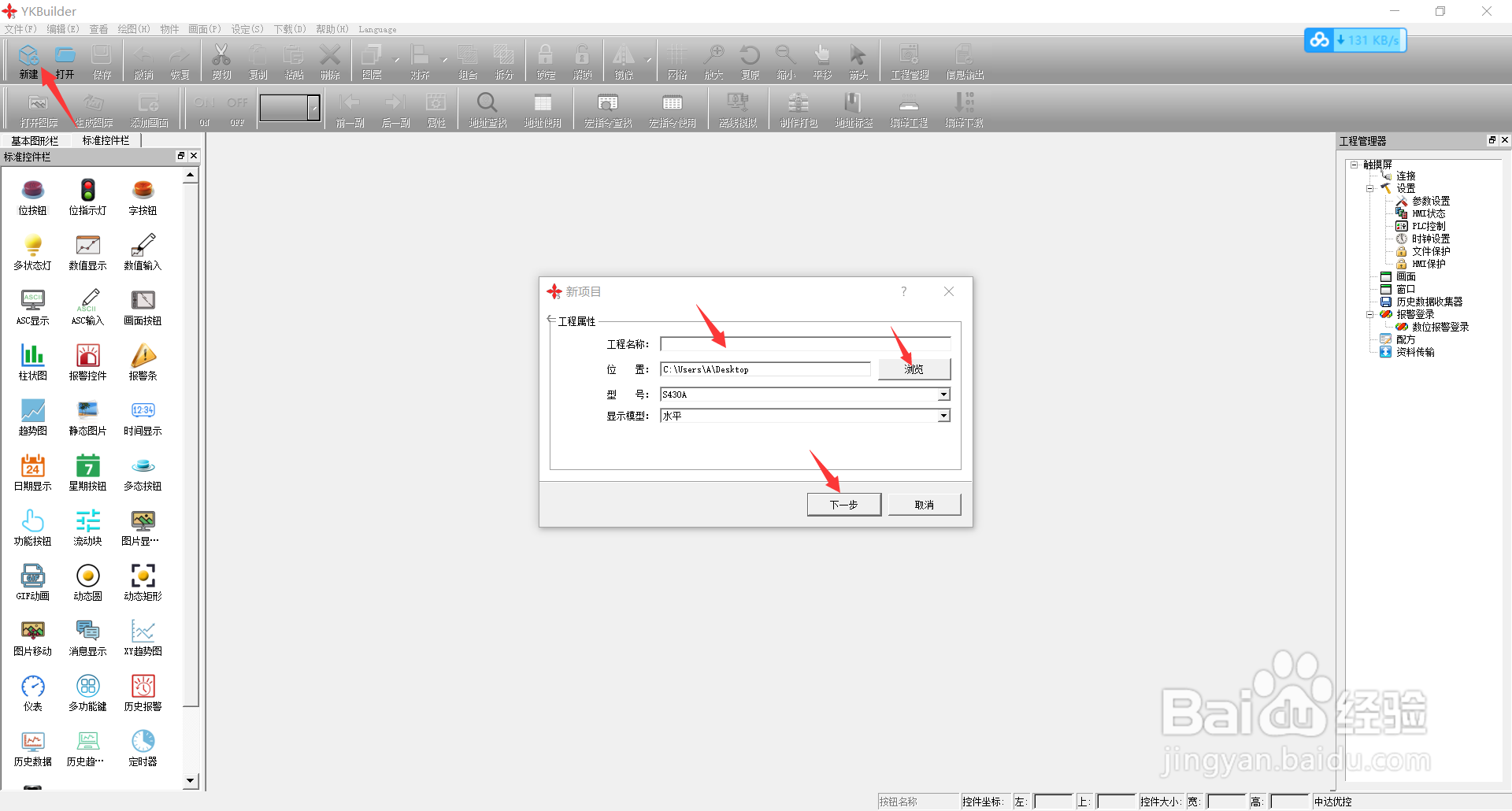

1、打开YKBuilder软件，对新建完工程完成基本的设置（包括工程名称、文件保存的位置、一体机的型号和显示模型）之后开始对组态进行设计和编程。

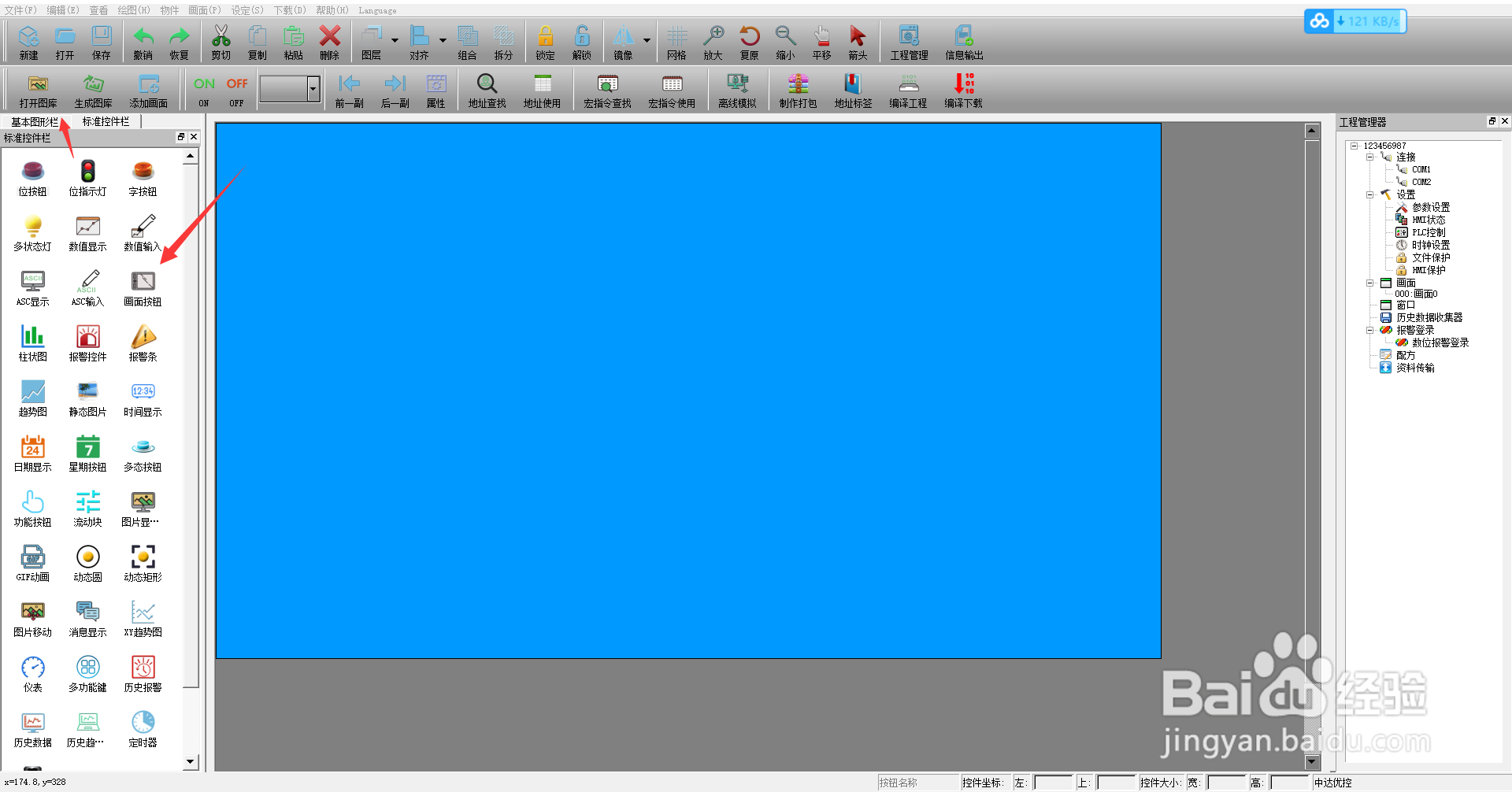

2、在标准控件栏添加自己需要的控件，也可以添加基本图形栏，如下图箭头所示。

3、在“设定”下拉列表选择宏编辑，宏编辑可以对用C语言的编程，看个人需要，如果需要用到编程，可以使用宏编辑。

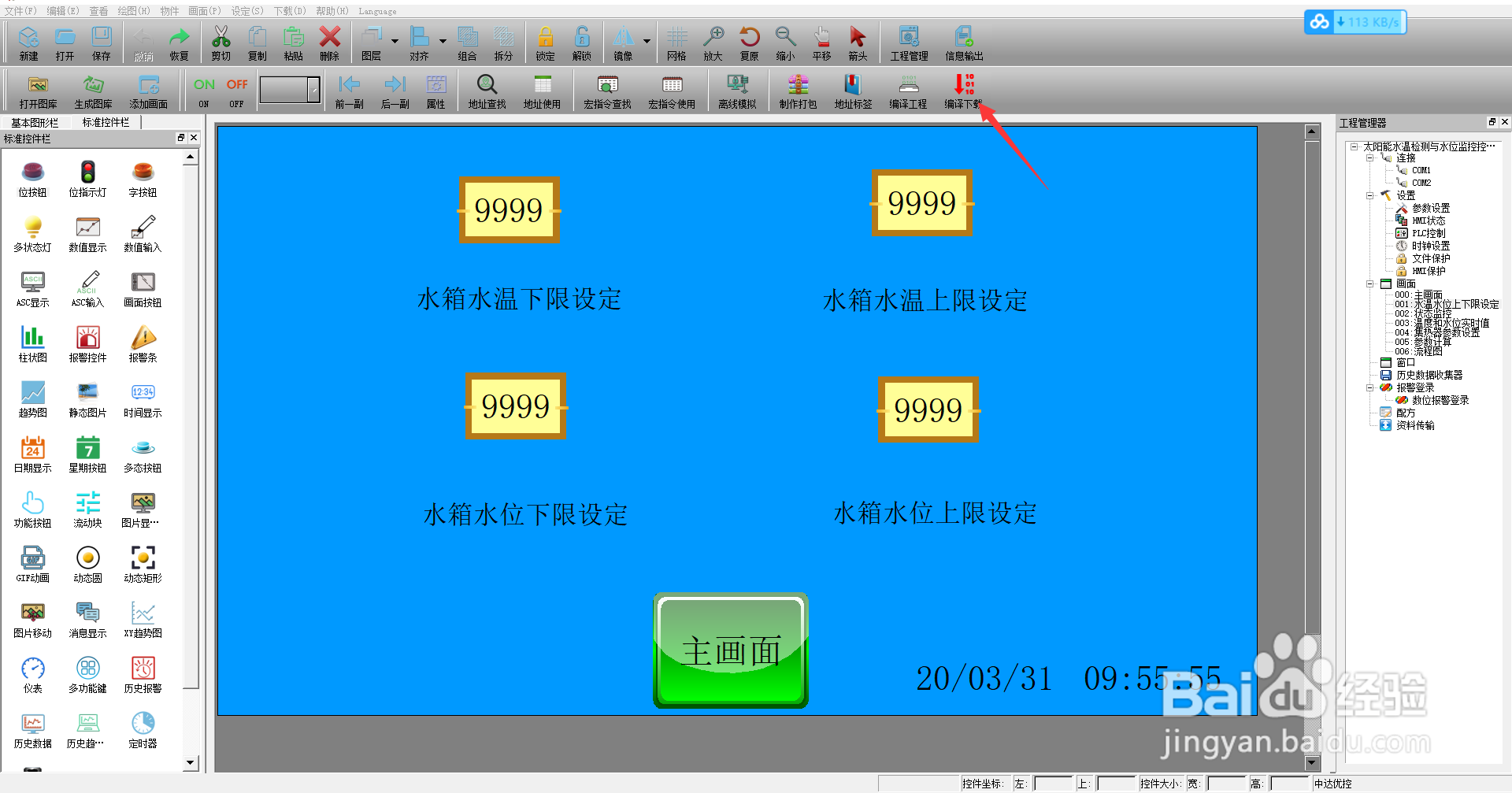

4、在基本图形和程序都编辑成功之后，就可以开始下载到中达优控一体机上面了。如下图所示点击“编译下载"。

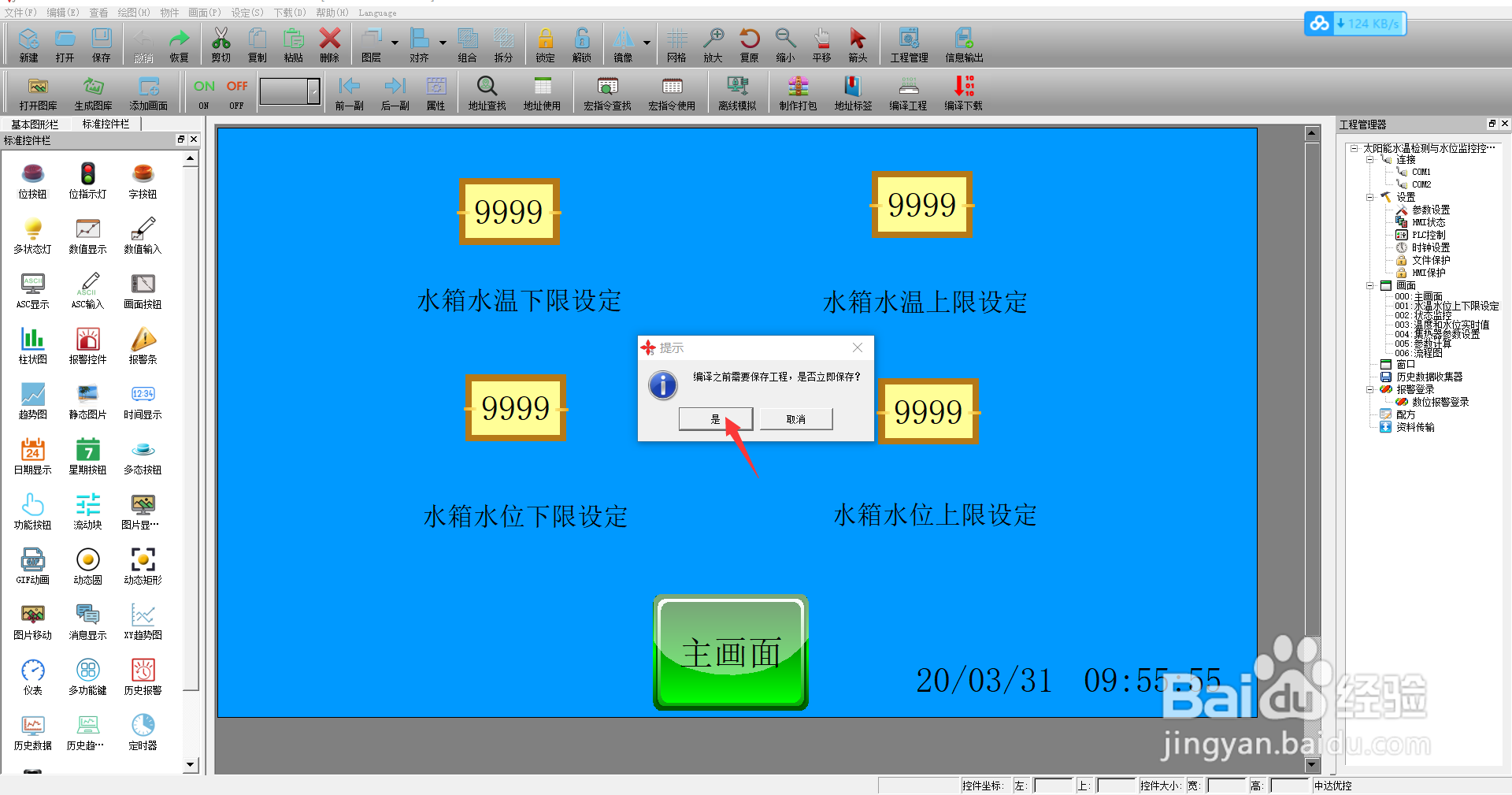

5、这时候会弹出提示对话框，编译之前需要 保存工程，我们点击“是”。

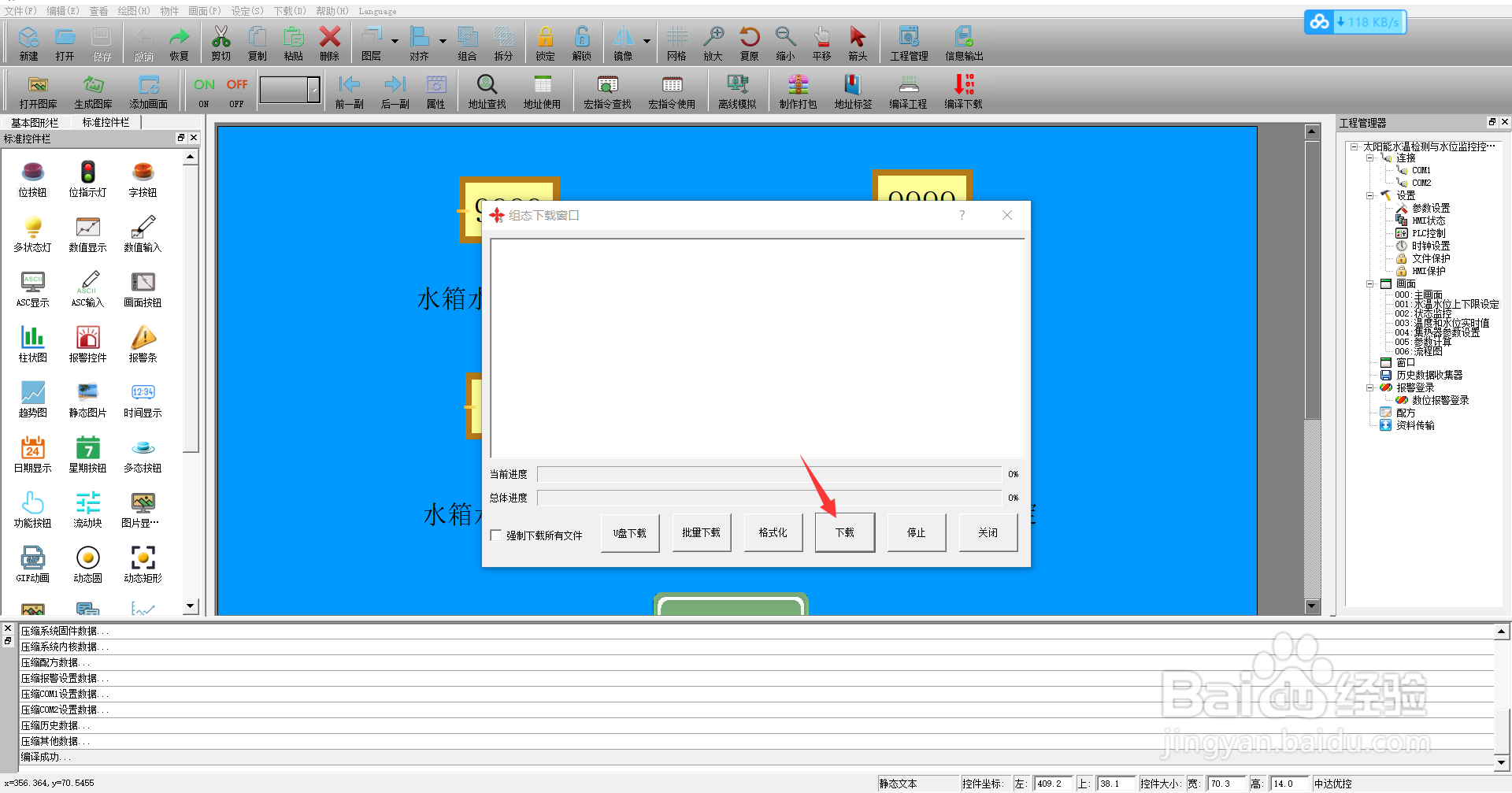

6、编译成功之后，会弹出组态下载窗口，我们点击“下载”，就把之前设计的组态下载到中达优控一体机上面了。

1、首先完成硬件的连接，用中达优控的下载线连接一体机和电脑，实现一体机和电脑的通信。

2、在YKBuilder中完成组态的编程和设计。

3、完成组态的设计之后点击编译下载，只有顺利编译才能下载到中达优控一体机上。
