CAD2014实例教程：[13]圆的六种画法

2025-10-29 22:34:04

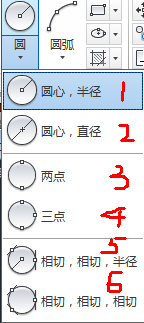

圆的六种画法

对于圆来说，共有六种绘制方法。即

圆心、半径

圆心、直径

两点

三点

相切、相切、半径

相切、相切、相切

在这六种绘制方法中，第一、二、四种大家比较容易掌握，所以不废话了。

两点画圆

这两点一定是圆直径上的两点。

CAD2014实例教程：[13]圆的六种画法

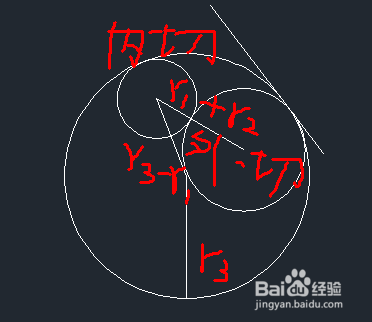

相切相切半径

相切既可能是圆与直线相切，也可能是圆与圆相切。

圆与圆相切既可能是外切，也可能是内切

外切时圆心距离等于两圆半径之和，内切时圆心距离等于两圆半径之差（这是我们经常用来定圆心位置的）

CAD2014实例教程：[13]圆的六种画法

相切相切相切

这个可以看成是三点画圆的特例。

圆的特征点

圆心和四个象限点是圆的基本特征点

另外圆还有相交和相切等特征点
