UG10.0练习三维建模四百

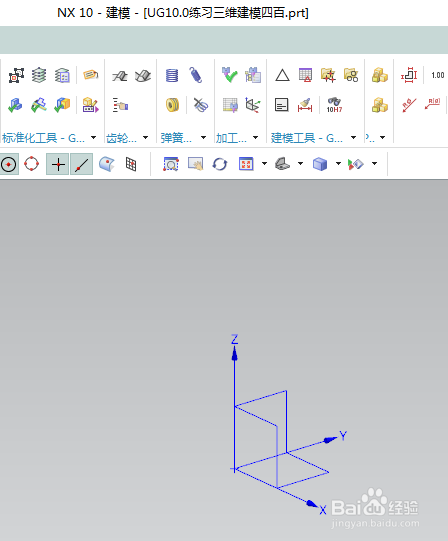

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模四百

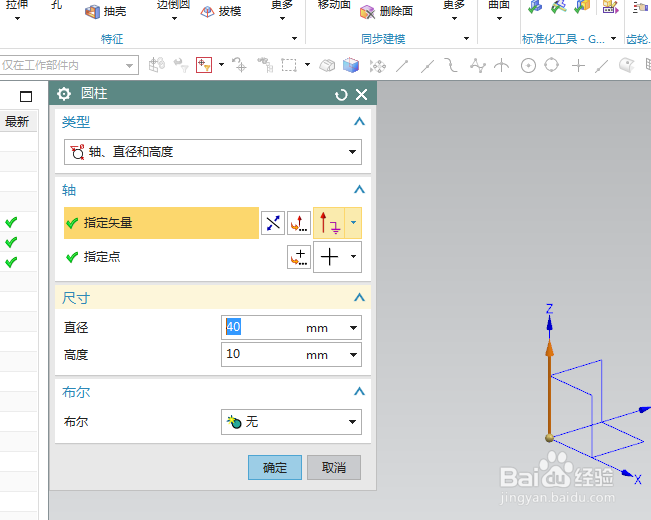

2、如下图所示，

执行【】菜单——插入——设计特征——圆柱体【】，

指定矢量Z轴，指定点：坐标原点，

设置尺寸：直径40，高度10，

点击应用，

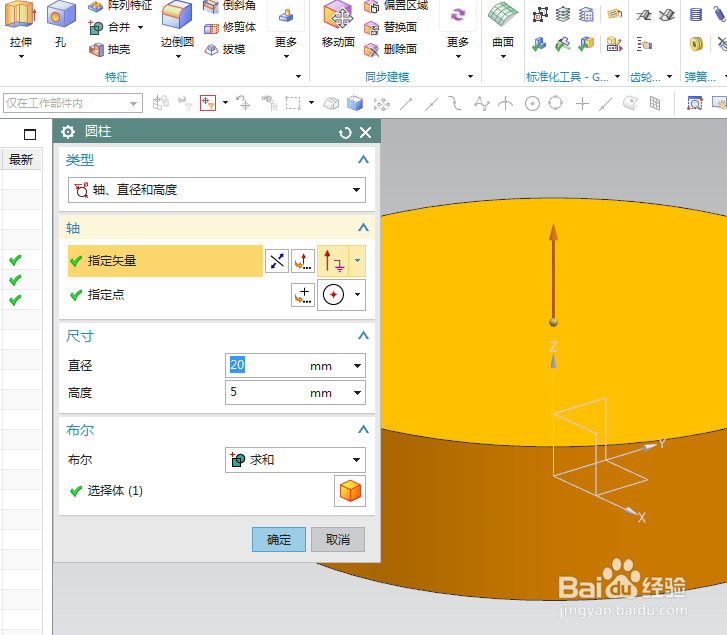

3、如下图所示，

指定矢量Z轴，指定点：上端面圆心点，

修改尺寸：直径20，高度5，

布尔求和，

点击确定，

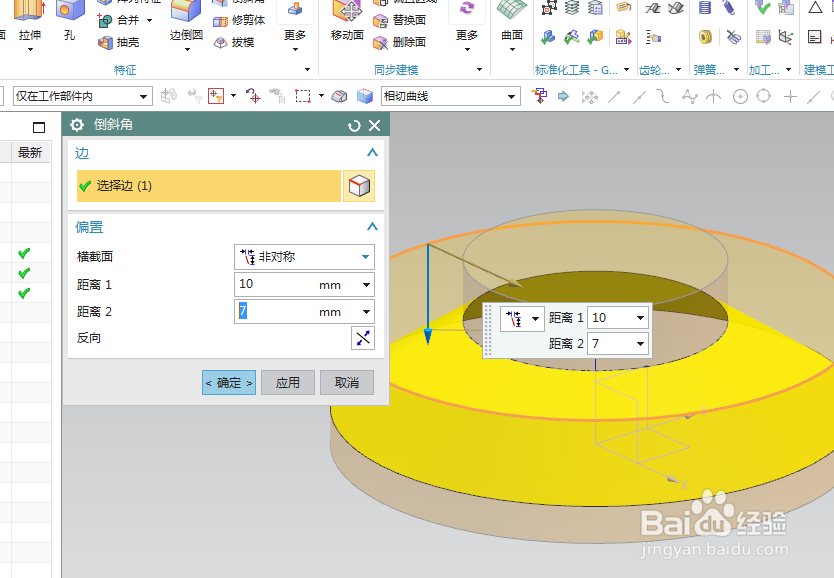

4、如下图所示，

点击工具栏中的倒斜角命令，

选中实体边线，

设置横截面为非对称，

设置距离1为10，设置距离2为7，

看着调整方向，

点击确定。

5、如下图示，

点击工具栏中的拉伸命令，

点击圆柱体的上端面，直接进入草图。

6、如下图所示，

激活圆命令，画一个圆，添加几何约束，圆心在纵轴上，

双击修改直径为ø3，圆心距离横轴15，

点击完成，退出草图。

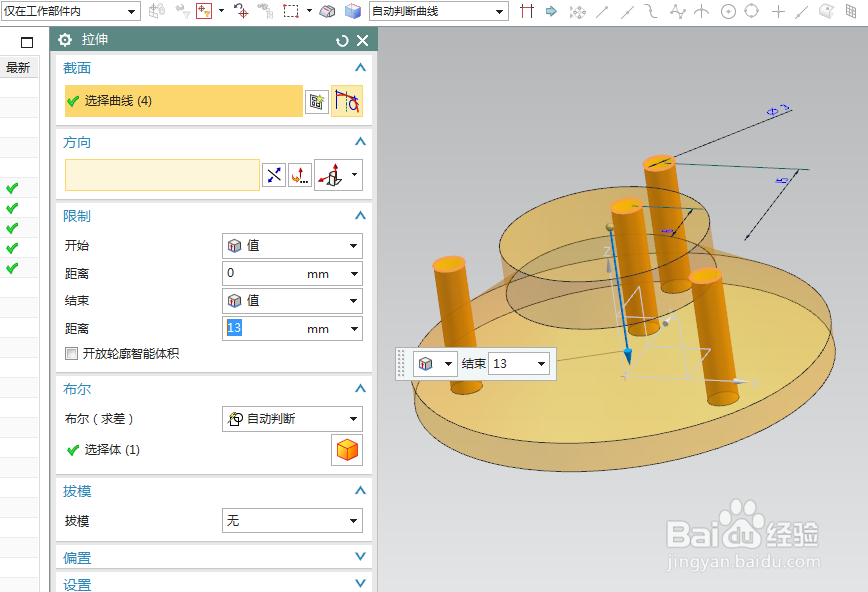

7、如下图所示，

设置限制：0开始，13结束，

布尔求差，

点击确定。

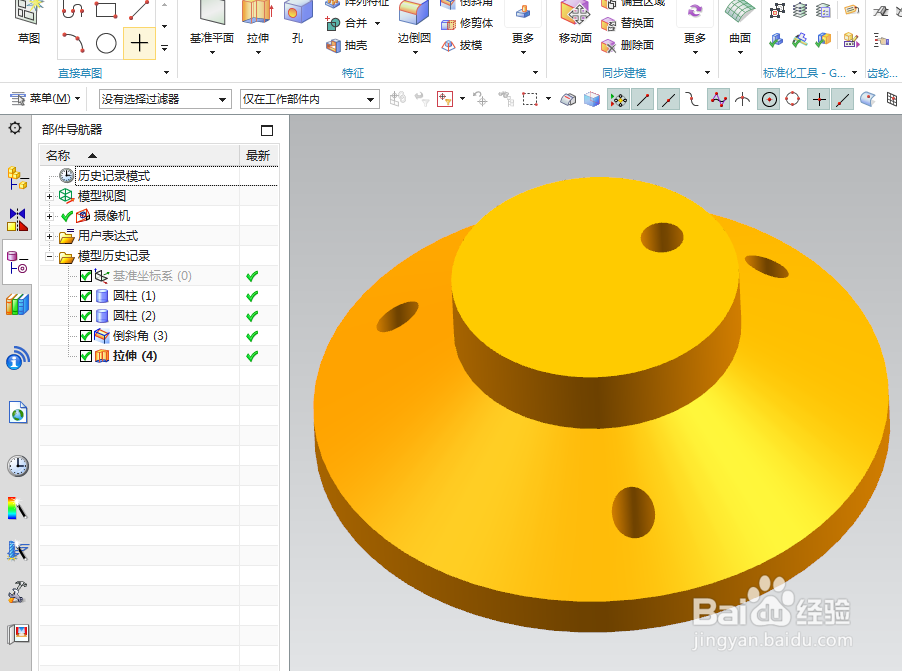

8、如下图所示，

隐藏基准坐标系，显示设置为着色。

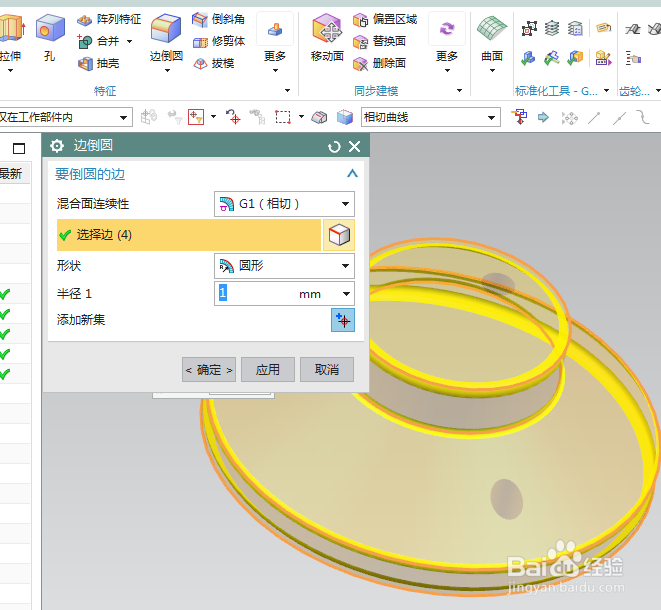

9、如下图所示，

点击工具栏中的边倒圆命令，

选中四条圆形交线，

设置半径为1，

点击确定，。

————至此，

这个三维实体建模完成，

本次练习结束，
