北方热网系统应用无线RTU传输实现智能化管理

1、一、GPRS无线通信网络：

采用基于分组传输模式的无线口技术，以一种有效的方式高速传送数据。GPRS的主要特点：

①定义了不同的业务，如网络代理服务器负责存储并转发双方的数据，在双方通信时为其建立可靠的连接；采用透明通道，不解释规约报文，保证通信中心最大可靠性和免维护性；具有通道检测功能，通信失败时断开当前连接，等待GPRS终端和客户端前置机重新申请连接，点对点无连接业务、点对点面向连接业务和点对点多播业务．

②定义了新的GPRS无线信道，分配方式灵活．每TDMA帧可分配l一8个无线接口时隙，时隙能为动态用户共享，且向上链路和向下链路的分配是独立的．

③能够支持间歇的突发式数据传送，又能支持偶尔的大量数据传输

④采用分组交换技术，核心层采用口技术，提供了和现有网络的无缝链接。因此，GPRS特别适合于远程无线的分布式测量控制系统，比如：运输业、GPS汽车定位、无线POS、无线ATM等；气象、水文的SCADA系统，对灾害进行遥测和告警；城市公用事业实时监控维护系统，如水电气三表集抄系统以及供暖系统、污水管网等的实时监控和维护等领域。

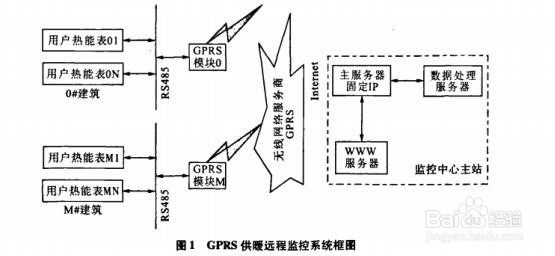

2、二、远程监控系统，分为4个部分，分别是：

①监控中心主站，主要完成人机交互工作和数据的管理；

②网络代理服务器，主要负责网络数据链路建立和数据收发的透明中转；

③GPRS数据传输终端，完成信息的上送与下发；

④终端智能监控设备，主要完成用户各种供暖信息(热能量，进出口温度等)的采集和完成从系统监控中心站接收到的控制信号的实施

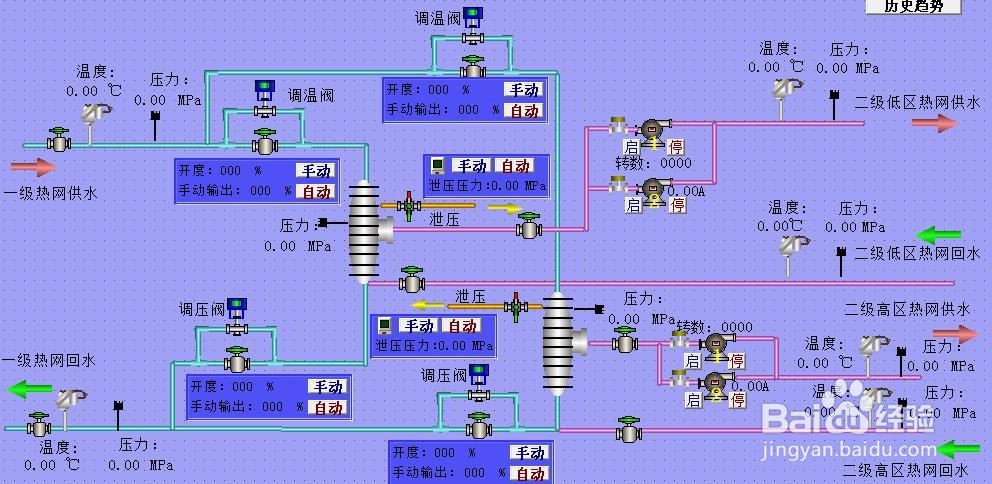

3、三、监控中心站：

GPRS网络具有固定口地址的中心站主服务器，可以通过ISDN ADSL方式上网，因此各用户终端就可以通过GPRS网络透明地传送数据到监控中心的Intemet网上．另外增加一台数据处理服务器分担主服务器的数据处理任务．数据中心站有多台服务器，对外部公网只提供一个IP地址，因此，采用了一种网络地址转换技术．NAT端口映射功能将一台主机的假口地址映射成一个真IP地址，当用户访问提供映射端口主机的某个端口时，服务器将请求转到内部提供这种特定服务的主机．可以让内部网络中某台机器对外部提供WEB服务，而不是将真地址直接转到内部提供WEB服务的主机上．来自用户的信息经主服务器的端口映射到数据处理服务器接收，然后再送回主服务器保存在SQL数据库中．最终WWW服务器从主服务器上调用SQL数据库，将用户信息在web页上实现动态更新显示。

4、四、用户远程终端

用户远程终端主要由远程测控终端RTU、无线数传终端才茂DTU、数据采集模块、传感器设备组成。热能表与通讯模块之间采用RS485串行通讯，目的是尽可能地减少GPRS通讯端点的数量，适应当前民用住宅中一个单元多住户的特点。

5、五、系统功能

功能包括周期监测、实时监测、远程控制。

远程终端传感器设备采集到的热能量、温度、湿度、电量等数据通过无线数传终端GPRS DTU上传到监控中心服务器，GPRS DTU作为服务器模式使用时，DTU将一直处于监听等待状态，监听由远程客户端发起的连接。远程客户端要建立通讯必须知道服务器设备的IP地址和监听端口号。才茂远程测控终端GPRS RTU通过GPRS网络平台建立起与监控中心的连接，监控中心进行各种指令的实时控制。

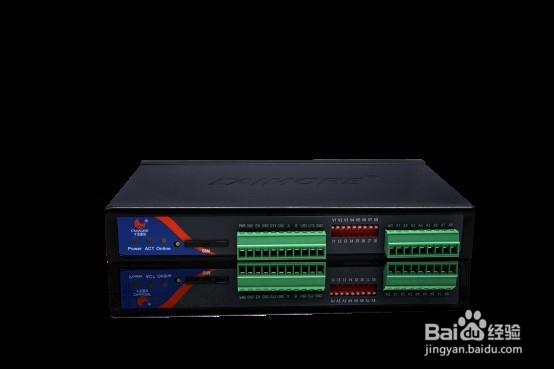

远程测控终端以CM550为主要设备，具有4路外部信息监测报警功能，可配装温湿度、压力、电压电流等传感器，随时监测设备或环境信息，在其发生变化或超出预警范围后，向远程服务器或最多5个管理员手机发送报警信息，保护人员、设备、财产安全。

6、六、系统的特点

1)系统采用GPRS网络技术服务，监控区域广．

2)系统主要功能是对具有双RS485接口CM550热能表测量系统进行远程监控．

3)利用了公共网上已有的电子邮件服务中心，不必专门租用网络代理服务器，降低了系统运营成本．

4)可以方便地进行测量终端数量的增减．

5)性价比高．同有线网相比，节省线路、电话资源，速度较快；
